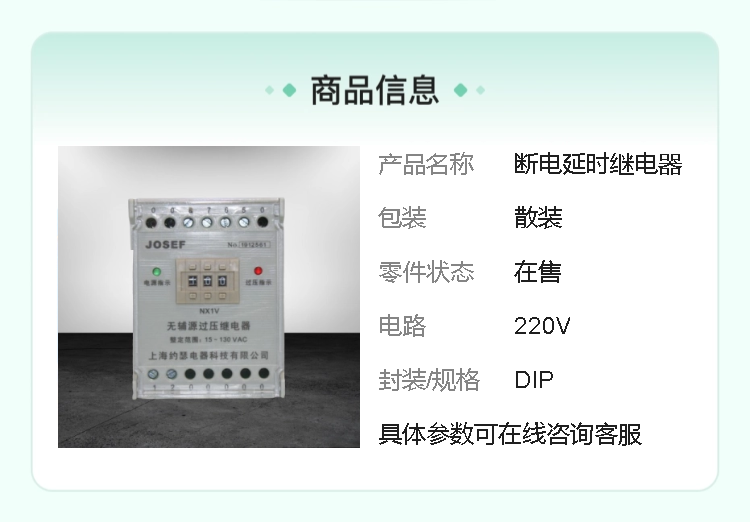

JOSEF约瑟 SRTD-110VDC-1H1D断电延时继电器 板前安装

系列型号：
SRTD-24VDC-1H1D断电延时继电器
SRTD-110VDC-1H1D断电延时继电器
SRTD-220VDC-1H1D断电延时继电器
SRTD-110VAC-1H1D断电延时继电器
SRTD-220VAC-1H1D断电延时继电器
SRTD-24VDC-2H断电延时继电器
SRTD-110VDC-2H断电延时继电器
SRTD-220VDC-2H断电延时继电器
SRTD-110VAC-2H断电延时继电器
SRTD-220VAC-2H断电延时继电器
SRTD-24VDC-2H2D断电延时继电器
SRTD-110VDC-2H2D断电延时继电器
SRTD-220VDC-2H2D断电延时继电器
SRTD-110VAC-2H2D断电延时继电器
SRTD-220VAC-2H2D断电延时继电器
SRTD-24VDC-4H断电延时继电器
SRTD-110VDC-4H断电延时继电器
SRTD-220VDC-4H断电延时继电器
SRTD-110VAC-4H断电延时继电器
SRTD-220VAC-4H断电延时继电器

一、产品概述
SRTD-110VDC-1H1D断电延时继电器属于SRTD系列断电延时继电器，采用静态集成电路设计，具有整定范围大、级差小、触点容量大、整定直观方便等优点。它适用于交流电压90V280V、直流电压24V220V的自动控制电路中，作为断电延时动作的元件，使被控元件得到所需延时。

二、技术参数
额定电压：DC110V（直流电压）
延时触点：1常开1常闭
延时范围：具有多个延时范围可选，如0.06秒0.6秒、0.25秒2.5秒、2秒20秒、16秒160秒等
延时精度：±10%（较大延时整定值<1秒时）
返回时间：≤20mS
功耗：≤5W
安装方式：导轨安装
接线方式：端子排接线
绝缘性能：绝缘电阻不小于10MΩ（用开路电压500V的兆欧表测量）；能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件：
环境温度：-15℃~55℃（工作电压不大于120%额定电压时）
工作位置：任意
周围磁场强度：小于0.5mT
相对湿度：不大于90%
大气压力：80~110KPa
温度：-25℃~+70℃（存储温度）
海拔高度：不大于2500米

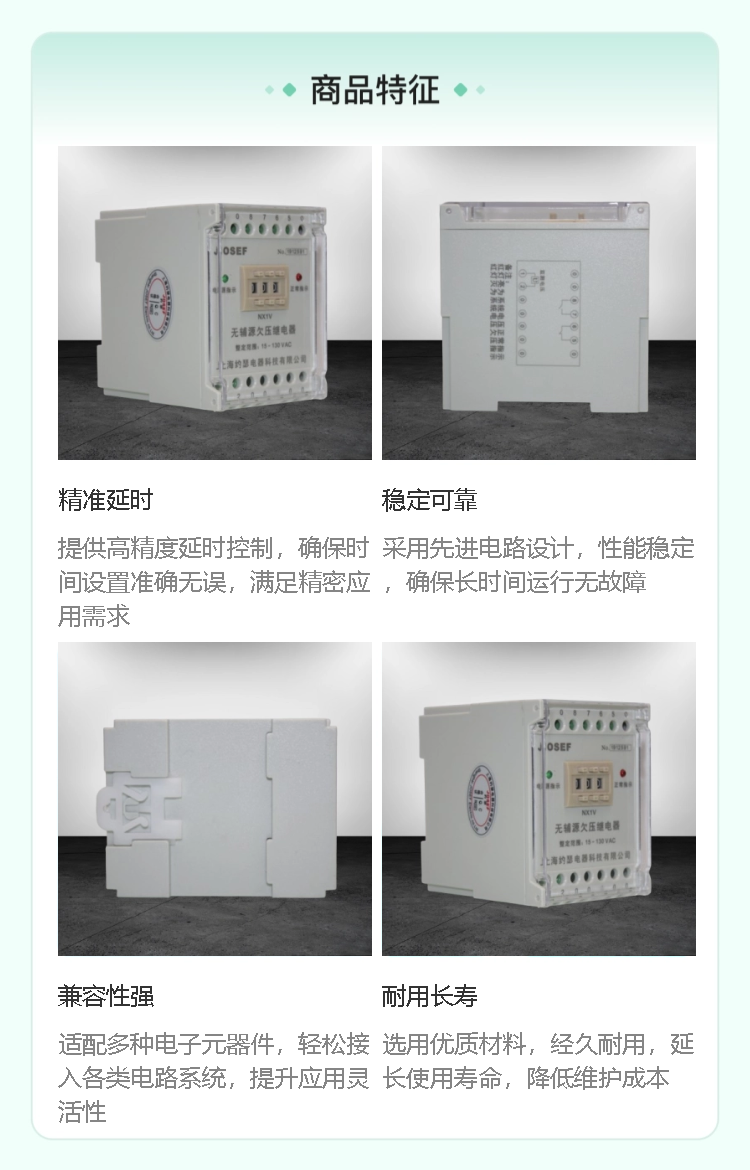

三、产品特点
高精度延时：采用静态集成电路设计，延时精度高，远高于电磁型时间继电器和RC型时间继电器。
多种延时范围：提供多种延时范围选择，满足不同应用场景的需求。
大触点容量：触点容量大，适用于控制大功率负载。
整定方便：采用拨码整定，整定方便、级差小、整定范围宽。
抗干扰能力强：继电器动作后，利用触点自保持，抗干扰能力强。
安装方便：采用导轨安装结构，对比老式的凸出式结构和插拔结构其安装更方便。

四、应用领域
SRTD-110VDC-1H1D断电延时继电器广泛应用于电力系统、工业自动化、建筑自动化等领域，作为断电延时控制元件，确保电路的安全与稳定运行。例如，在控制一台电机时，要求在按下停止按钮需要延时一段时间后，电机再重新启动工作，这种情况下就需用到断电延时继电器来实现以上功能。

综上所述，SRTD-110VDC-1H1D断电延时继电器具有高精度延时、多种延时范围、大触点容量、整定方便、抗干扰能力强以及安装方便等优点，是电气控制系统中不可或缺的重要元件之一。
