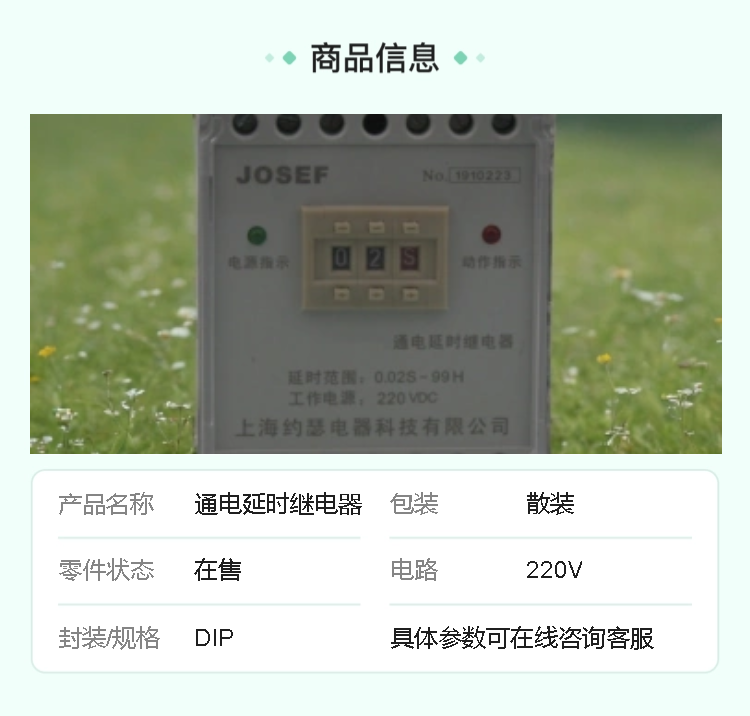

JOSEF约瑟 SRTT-220VDC-2H2D-A通电延时继电器 板前安装

系列型号：
SRTT-24VDC-2H2D-A通电延时继电器；
SRTT-24VDC-2H2D-B通电延时继电器；
SRTT-24VDC-2H2D-C通电延时继电器；
SRTT-24VDC-2H2D-D通电延时继电器；
SRTT-110VDC-2H2D-A通电延时继电器；
SRTT-110VDC-2H2D-B通电延时继电器；
SRTT-110VDC-2H2D-C通电延时继电器；
SRTT-110VDC-2H2D-D通电延时继电器；
SRTT-220VDC-2H2D-A通电延时继电器；
SRTT-220VDC-2H2D-B通电延时继电器；
SRTT-220VDC-2H2D-C通电延时继电器；
SRTT-220VDC-2H2D-D通电延时继电器；
SRTT-110VAC-2H2D-A通电延时继电器；
SRTT-110VAC-2H2D-B通电延时继电器；
SRTT-110VAC-2H2D-C通电延时继电器；
SRTT-110VAC-2H2D-D通电延时继电器；
SRTT-220VAC-2H2D-A通电延时继电器；
SRTT-220VAC-2H2D-B通电延时继电器；
SRTT-220VAC-2H2D-C通电延时继电器；
SRTT-220VAC-2H2D-D通电延时继电器；

一、基本概述
型号：SRTT-220VDC-2H2D-A
类型：通电延时继电器
延时触点：2常开2常闭
额定电压：DC220V（也适用于交流电压90V280V，直流电压24V220V的自动控制电路中）

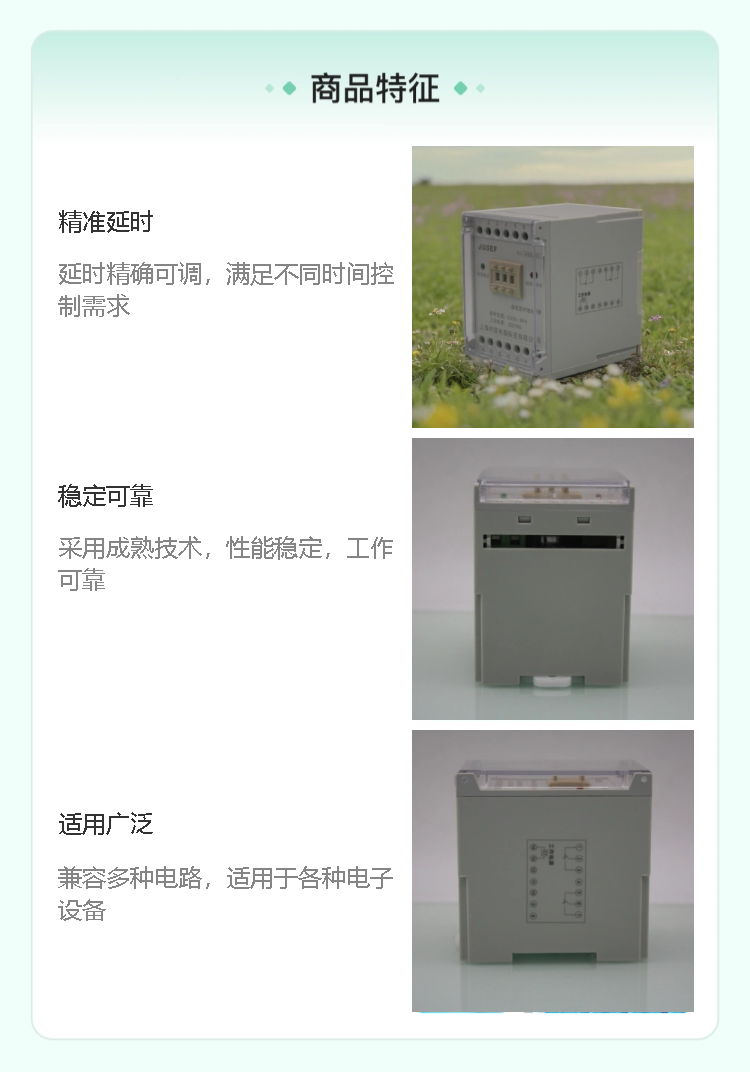

二、主要特点
延时精度高：其延时精度远高于电磁型时间继电器和RC型时间继电器，为电力系统继电保护缩短主保护和后备保护时间级差提供保证。
整定方便：采用拨码整定，具有整定范围更大、级差小、整定直观方便等特点。
延时范围广：有多个延时范围可选，如0.3秒3分、0.3秒6分、0.5秒30分、1秒60分等。
高稳定性和可靠性：采用集成电路和进口元器件，提高了继电器的稳定性和可靠性。
强抗干扰能力：继电器动作后，利用触点自保持，触点无抖动，从而增强了抗干扰能力。
导轨安装：采用导轨安装结构，相比老式的凸出式结构和插拔结构，其安装更为便捷。

三、技术参数
直流动作电压：≤70%额定电压
交流动作电压：≤75%额定电压
延时精度：±10%（当延时整定值小于1秒时）
返回时间：≤20mS
功耗：≤5W
绝缘性能：
绝缘电阻：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ。
绝缘耐压：继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象。
环境条件：
环境温度：-15℃~55℃
工作电压：不大于120%额定电压
工作位置：任意
周围磁场强度：小于0.5mT
环境相对湿度：不大于90%
大气压力：80~110KPa
温度：-25℃~+70℃（存储温度）
海拔高度：不大于2500米

四、工作原理
通电延时继电器的主要功能是在接收到通电信号后，经过一定的延时时间，再控制电路的通断。它通常由电磁系统、延时机构和触点三部分构成。当线圈通电时，电磁铁芯吸引衔铁而动作，使得触点瞬时动作。但是，延时机构会开始工作，经过预设的延时时间后，触点会按照预设的方式改变状态。

五、应用领域
SRTT-220VDC-2H2D-A通电延时继电器在多个领域都有广泛的应用。例如，在电动机启动时，通电延时继电器可以产生稳定可靠的通电延迟信号，控制电机启动前的延迟时间，保证电机在启动前电路稳定，避免电机因电网电压不稳定或其他因素引起的突然启动或停止，从而保护电动机和设备。此外，它还可以用于防止电动机反转，防止因电动机反转带来的严重后果。

六、注意事项
在使用前，请务必仔细阅读产品说明书，并按照说明书中的要求进行安装和使用。
继电器应安装在干燥、通风、无腐蚀性气体和强磁场干扰的环境中。
定期检查继电器的运行状况，确保其正常工作。

综上所述，SRTT-220VDC-2H2D-A通电延时继电器具有高精度、高稳定性、高可靠性和强抗干扰能力等特点，是电力系统中重要的保护和自动控制装置之一。
