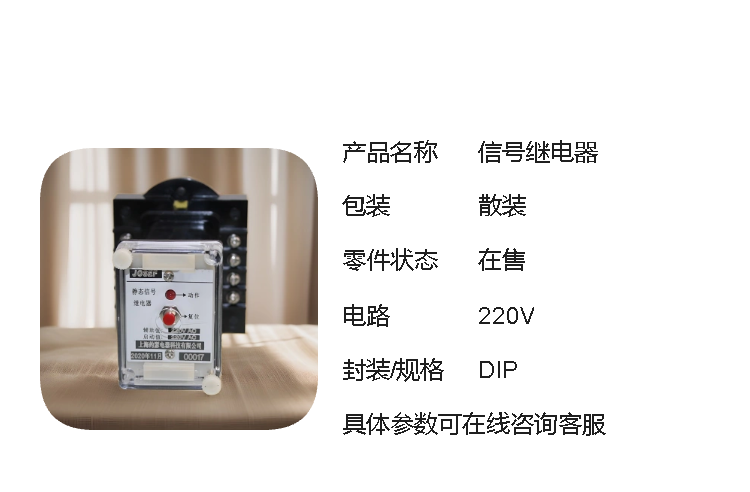

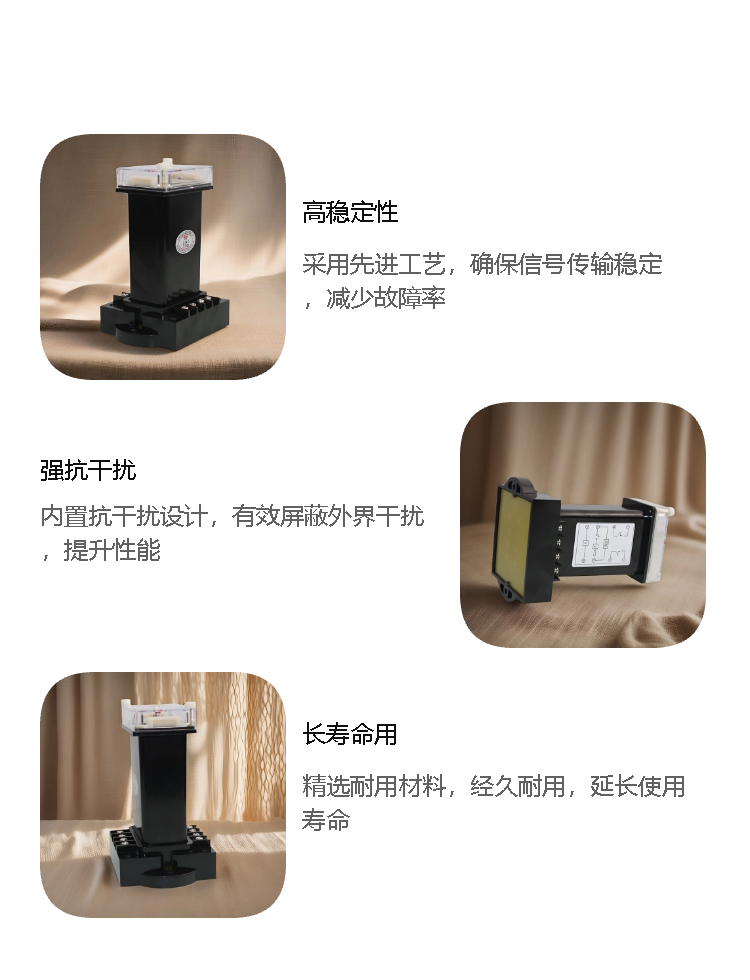

JOSEF约瑟 HBDXH-200/1信号继电器 DC110V 板后安装

系列型号：
HBDXH-200信号继电器
HBDXH-200/1信号继电器
HBDXH-200/2信号继电器

一、主要用途
HBDXH-200/1信号继电器在直流操作的继电保护和自动控制线路中，作为信号指示使用，具有多组动合保持触点，能够满足现场指示和遥信的要求。

二、技术参数
启动信号额定值：
直流电流型：10mA~4A
直流电压型：220VDC、110VDC、48VDC、24VDC
辅助电源电压：220VDC、110VDC、220VAC、110VAC
电流型信号继电器：信号启动回路可长期接通2A电流，瞬时（1s内）可接通4A。
电压型信号继电器：信号启动回路可长期接通1.2倍额定电压。
动作时间：在额定状态下，不大于15ms。
启动回路功耗：
电流型：接通期间小于3W
电压型：接通期间小于1W
触点容量：
可长期接通3A
可断开250VDC（t=5ms，50W有感直流负载）
可断开250VAC（COS=0.4，250VA交流负载）
绝缘电阻：用开路电压为500V的兆欧表测量继电器外壳与外露带电端子之间，绝缘电阻值大于300MΩ。
介质强度：继电器外壳与外露带电端子之间，能承受2KV（有效值）50Hz试验电压，历时1分钟无击穿或闪络现象。

三、工作原理
HBDXH-200/1信号继电器是一种基于半导体器件的静态信号继电器。其核心在于半导体器件在控制电路中充当开关的角色。当控制电路中的信号为高电平时，半导体器件导通，开关闭合；而当信号为低电平时，半导体器件截止，开关断开。这种工作机制使得静态信号继电器能实现对电气信号的高速可控控制。

四、应用范围
电力系统：HBDXH-200/1信号继电器广泛应用于电网柜、变电站配电柜、自动化配电系统等开关控制中，能够实现电网的远程控制，防止电网过载、短路等故障，并保护电气设备。
变频器：在变频器中，静态继电器用于实现逆变器的输出开关控制，可以快速而准确地将模拟信号转换成数字信号，实现电机的调速。
电机驱动：在电机驱动领域，静态继电器可直接驱动电机，控制其启动、停止、反转等操作。
工业自动化：静态继电器常用于流程控制、机器人控制、精密机床等领域，实现工业自动化系统的准确控制，提高生产效率，降低生产成本。

总的来说，HBDXH-200/1信号继电器具有精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽等优点，在提供直流辅助电源后，完全可以替代电磁型电流继电器，实现更为精准和高效的控制。
