JOSEF约瑟 JS-11D/234DG时间继电器 板后接线 种类多样

系列型号：
JS-11D/21断电延时集成电路时间继电器
JS-11D/12断电延时集成电路时间继电器
JS-11D/22断电延时集成电路时间继电器
JS-11D/13断电延时集成电路时间继电器
JS-11D/23断电延时集成电路时间继电器
JS-11D/35断电延时集成电路时间继电器
JS-11D/25断电延时集成电路时间继电器
JS-11D/15断电延时集成电路时间继电器
JS-11D/33断电延时集成电路时间继电器
JS-11D/32断电延时集成电路时间继电器
JS-11D/31断电延时集成电路时间继电器

一、产品概述
JS-11D/234DG时间继电器采用石英晶体振荡器和大规模CMOS集成电路，具有高精度、低功耗、动作时间准确、整定直观方便等特点。它是电力系统中继电器更新换代的理想产品，特别适用于需要断电延时控制的场合。

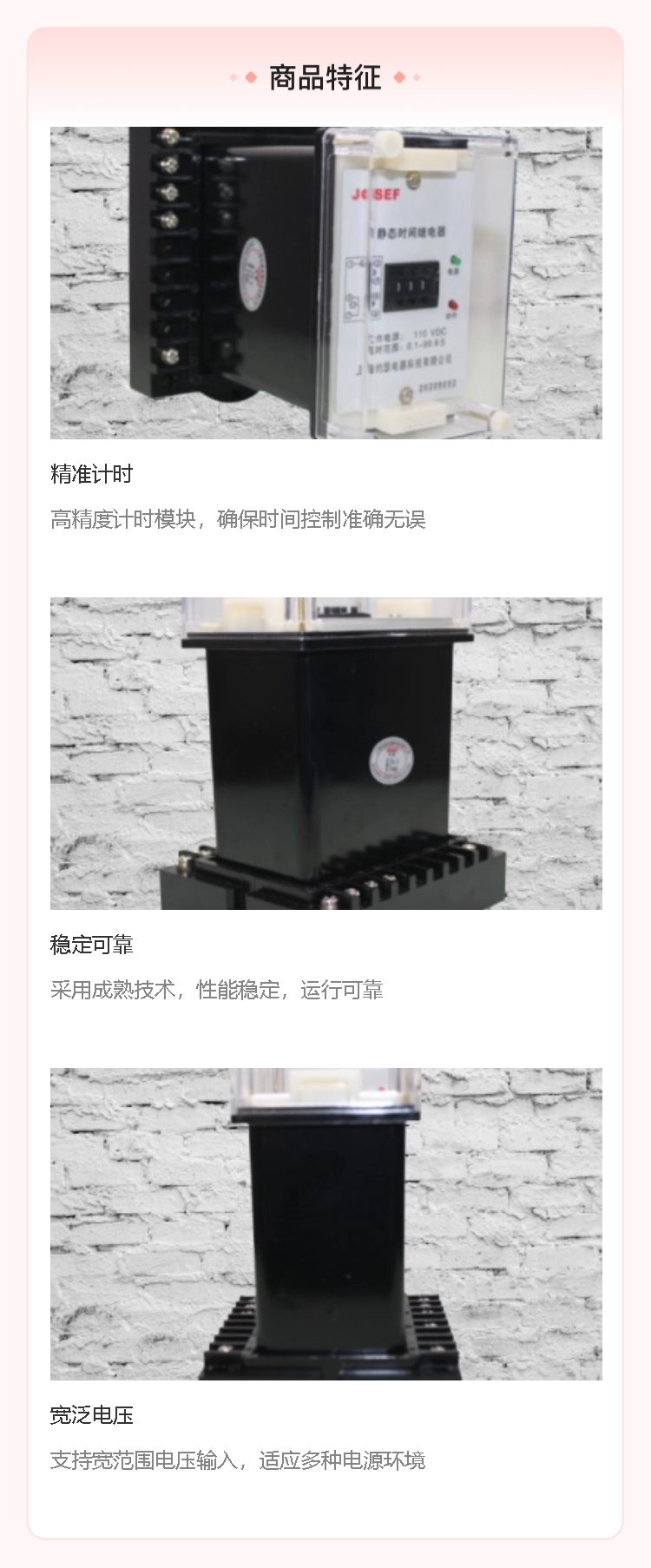

二、主要特点
高精度：采用石英晶体振荡器和大规模CMOS集成电路，延时精度远高于电磁型时间继电器和RC型时间继电器。
宽范围整定：从0.02秒到999小时（或分钟、毫秒）范围内都可以任意整定，且能保证精度，无须校验。
断电延时：在电源消失后，继电器会按照设定的延时时间进行延时动作，确保电路的安全切换。
抗干扰能力强：符合DL478-92《静态继电保护及安全自动装置通用技术条件》，能在各种复杂环境中稳定运行。
导轨安装：安装方式简便，适用于各种控制柜和配电箱。

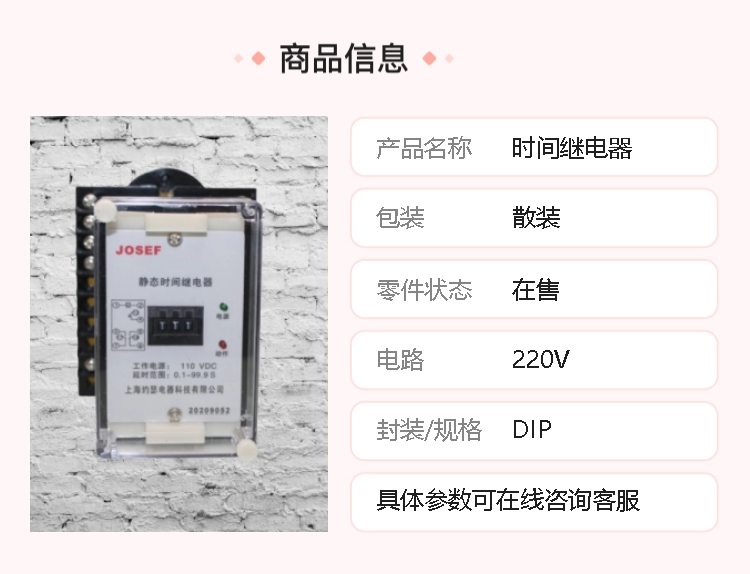

三、技术参数
额定电压：AC220V（也有DC48V、110V、220V等可选）
整定电流：通常较低，具体根据型号和规格而定。
延时范围：0.02S~999H（或M、S等，具体根据型号和规格而定）
返回时间：不大于20毫秒。
电源电压允许变动范围：额定电压的0.8~1.1倍。
触点容量：通常较大，具体根据型号和规格而定，如250V10A等。
介质强度：能承受2000V（有效值），50Hz的交流电压，历时1分钟试验而无绝缘击穿或飞弧现象。
绝缘电阻：不小于300MΩ（用开路电压500V的兆欧表测量）。

四、工作原理
JS-11D/234DG时间继电器的工作原理是基于石英晶体振荡器和大规模CMOS集成电路的延时控制。当电源接通时，晶振起振，CPU复位，并开始从零正向计数。同时，读取拨盘设定值的时基常数。当计数值与设定值相同时，输出高电平，驱动三极管，使出口继电器动作，并利用触点自保持。当电源消失时，出口继电器则返回，实现断电延时控制。

五、应用场景
JS-11D/234DG时间继电器广泛应用于电力系统、自动化控制系统、工业自动化生产线等领域。特别是在需要断电延时控制的场合，如电动机的过载保护、电路的自动切换等，该继电器发挥着重要作用。

综上所述，JS-11D/234DG时间继电器以其高精度、宽范围整定、断电延时、抗干扰能力强等特点，在各种电力系统和自动化控制系统中发挥着重要作用。
