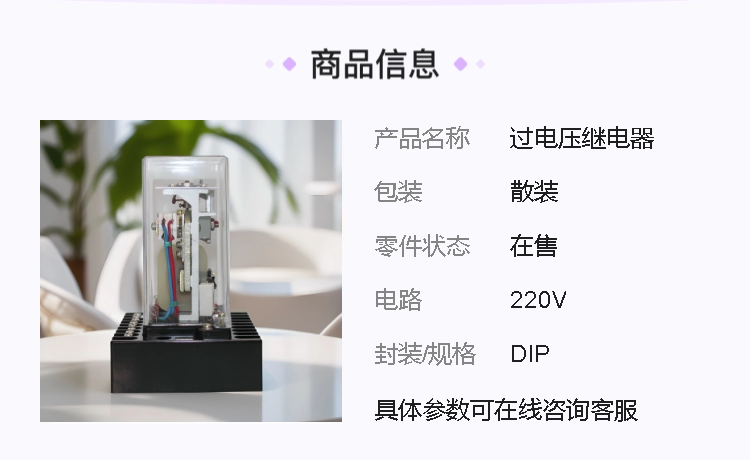

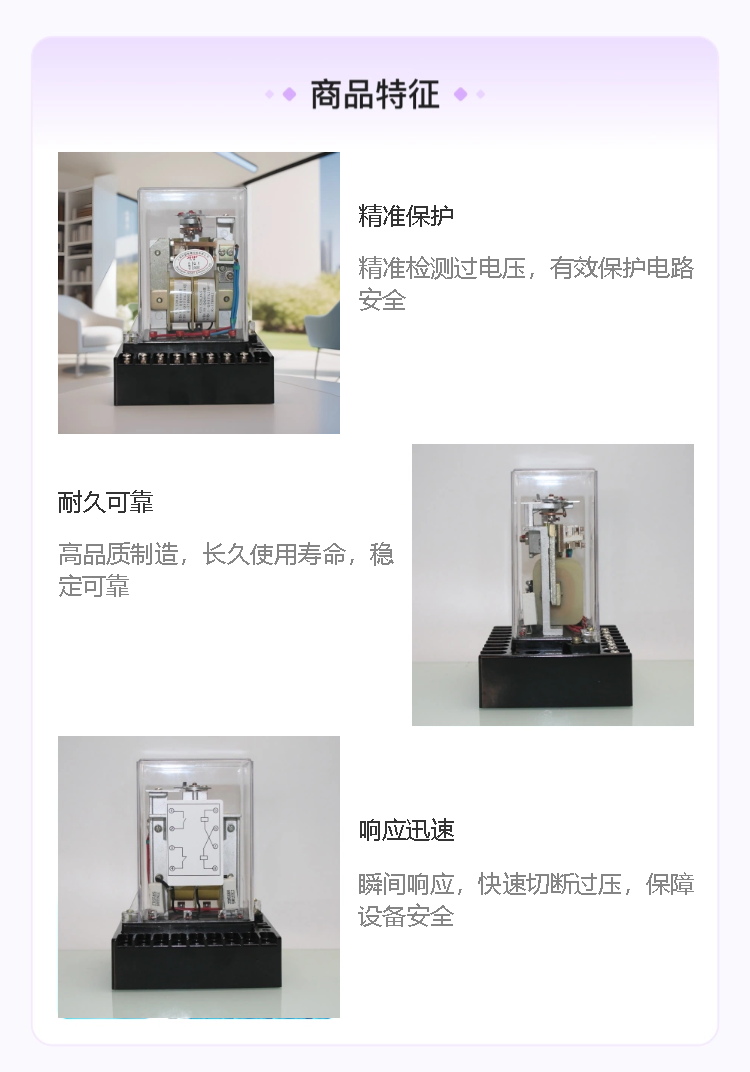

JOSEF约瑟 DY-23C/200过电压继电器 50~200V 板前接线 一开一闭接点

系列型号：
DY-21C电压继电器;
DY-26C电压继电器;
DY-22C电压继电器;
DY-23C电压继电器;
DY-28C电压继电器;
DY-24C电压继电器;
DY-29C电压继电器;
DY-25C电压继电器;
DY-27C电压继电器;
DY-21D电压继电器;
DY-26D电压继电器;
DY-23D电压继电器;
DY-28D电压继电器;
DY-24D电压继电器;
DY-29D电压继电器;
DY-25D电压继电器;
DY-27D电压继电器;
DY-22D电压继电器;
DY-23C/60C电压继电器;
DY-24C/60C电压继电器；
DY-25C/60C电压继电器；

一、基本概述
DY-23C/200过电压继电器是电压继电器的一种型号，主要用于发电机、变压器及输电线的电压升高（过电压保护）的继电保护线路中。它通过检测电路中的电压变化，当电压超过设定值时，能够迅速动作，切断或转换电路，以保护电力设备和系统免受过电压的损害。

二、主要技术参数
动作时间：过电压继电器在1.2倍整定值时，动作时间不大于0.12秒。这意味着当电路中的电压达到设定值的1.2倍时，继电器能够在极短的时间内（不超过0.12秒）作出反应。
触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。这表明继电器在特定条件下能够可靠地断开电路，且触点具有足够的容量来承受这些电气条件。
介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V（有效值）50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。这反映了继电器的高绝缘强度和电气安全性。
触点形式：DY-23C/200过电压继电器可能具有多种触点形式，如动合、动断等，以满足不同控制电路的需求。

三、工作原理
电压继电器是一种电子控制器件，具有控制系统（又称输入回路）和被控制系统（又称输出回路）。当继电器线圈加上额定电压后，线圈中流过额定电流，产生的电磁力克服弹簧力，通过电磁机构使常开触点闭合、常闭触点断开。在过电压情况下，继电器能够迅速检测到电压变化并作出相应动作。

四、应用场景
DY-23C/200过电压继电器广泛应用于电力系统中的继电保护装置中，特别是在需要过电压保护的场合。它能够有效防止电力设备因过电压而损坏，提高电力系统的安全性和稳定性。

五、注意事项
在使用DY-23C/200过电压继电器时，应严格按照产品说明书和相关标准进行安装、调试和维护。
定期检查继电器的触点、线圈等部件的工作状态，确保其正常运行。
注意继电器的环境温度和湿度等工作条件，避免在恶劣环境下使用导致性能下降或损坏。
