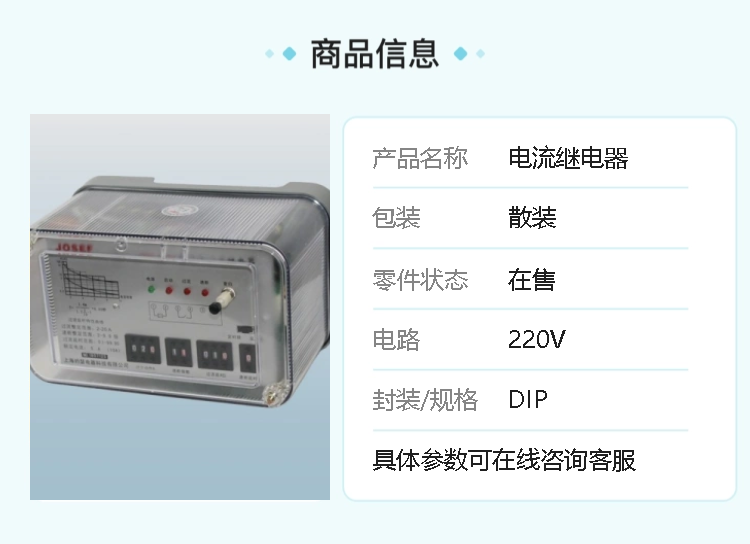

JOSEF约瑟 JL-8C/21-4反时限电流继电器 抗干扰强 绝缘耐压高

系列型号：
JL-8C/11反时限电流继电器
JL-8C/12反时限电流继电器
JL-8C/12X反时限电流继电器
JL-8C/21-1反时限电流继电器
JL-8C/21-2反时限电流继电器
JL-8C/21-3反时限电流继电器
JL-8C/21-4反时限电流继电器
JL-8C/22-1反时限电流继电器
JL-8C/22-2反时限电流继电器
JL-8C/22-3反时限电流继电器
JL-8C/22-4反时限电流继电器
JL-8C/31-1反时限电流继电器
JL-8C/31-2反时限电流继电器
JL-8C/31-3反时限电流继电器
JL-8C/31-4反时限电流继电器
JL-8C/32-1反时限电流继电器
JL-8C/32-2反时限电流继电器
JL-8C/32-3反时限电流继电器
JL-8C/32-4反时限电流继电器
JL-8C/21-3-3反时限电流继电器
JL-8C/31-3-3反时限电流继电器
JL-8C/21-4-3反时限电流继电器
JL-8C/31-4-3反时限电流继电器
JL-8C/21-3-4反时限电流继电器
JL-8C/31-3-4反时限电流继电器
JL-8C/21-4-4反时限电流继电器
JL-8C/31-4-4反时限电流继电器

1. 基本概念
反时限特性：继电器的动作时间与故障电流大小成反比。电流越大，动作时间越短；电流接近额定值时，动作时间显著延长。这种特性模拟了电气设备的热积累过程，更符合实际保护需求。
电流继电器：专门用于监测电路中的电流，当电流超过设定值时触发保护动作（如跳闸或报警）。

2. 工作原理
电流检测：通过电流互感器（CT）将主电路电流按比例转换为小电流信号，输入继电器。
反时限算法：继电器内部电路对输入电流进行实时计算，根据预设的反时限曲线（如IEC标准曲线或用户自定义曲线）确定动作时间。
动作执行：当计算时间达到设定值时，继电器输出触点闭合或断开，触发断路器跳闸或发出报警信号。

3. 型号含义（JL-8C/21-4）
JL：表示电流继电器（J为继电器，L为电流）。
8C：可能代表设计序列号或功能版本（如8代产品，C型改进）。
21：通常表示反时限特性类型（如21对应IEC标准反时限曲线）。
4：可能指触点容量或输出回路数量（如4A触点电流或4组触点）。

4. 技术特点
高精度：采用数字式或微机式设计，测量精度高，抗干扰能力强。
灵活设置：支持多段反时限曲线选择，可调整时间常数和启动电流，适应不同保护需求。
自诊断功能：具备故障自检、事件记录和通信接口（如RS485），便于运维管理。
环境适应性：外壳防护等级高（如IP54），适用于恶劣工业环境。

5. 应用场景
电动机保护：防止电机过载、堵转或短路，避免烧毁。
变压器保护：监测变压器过流，配合差动保护实现全面防护。
线路保护：用于输电线路的过流保护，与速断保护配合使用。
工业自动化：在PLC或DCS系统中作为电流监测模块，实现逻辑控制。

6. 选型与使用注意事项
参数匹配：
额定电流：需与被保护设备的额定电流匹配。
动作曲线：根据负载特性选择合适的反时限曲线（如IEC 21、22或用户自定义）。
触点容量：确保触点能驱动后续设备（如断路器线圈）。
安装环境：
避免高温、潮湿或强电磁干扰场所。
定期校验继电器参数，确保动作准确性。
维护建议：
结合定期巡检和在线监测，记录动作历史。
更换继电器时，需核对型号和参数，避免误用。
