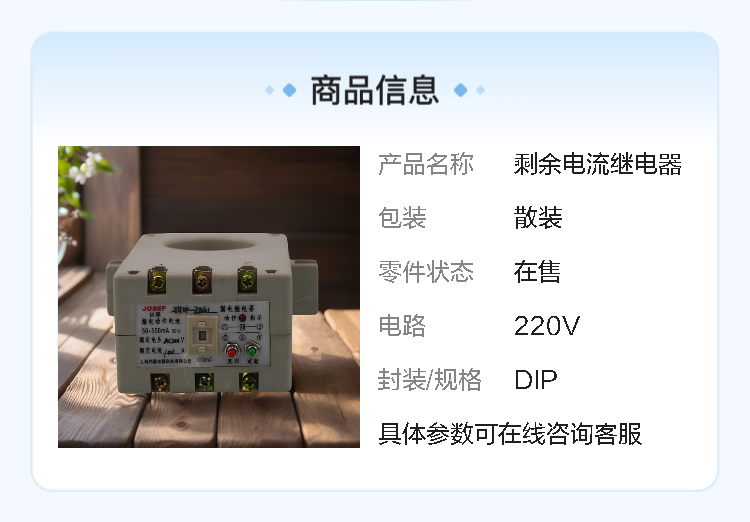

JOSEF约瑟 JHOK-ZBG1 Φ150漏电继电器 板后接线 使用寿命长

系列型号：
JHOK-ZBG1 Φ100
JHOK-ZBG1 Φ25
JHOK-ZBG1 Φ45
JHOK-ZBG1 Φ65
JHOK-ZBG1 Φ200
JHOK-ZBG1 Φ150
JHOK-ZBG1 Φ30
JHOK-ZBG1 Φ70

一、核心功能
漏电检测与保护
采用零序电流检测法，通过互感器实时监测线路剩余电流。当漏电电流超过整定值（如30mA-500mA可调）时，快速切断电路，防止触电事故和电气火灾。
分级保护
快速型：动作时间≤0.1秒，适用于末端设备保护（如住宅、医院）。
延时型：动作时间0.1秒-2秒可调，用于干线与支线的协调保护，避免上下级保护装置误动作。
联动控制与报警
可与分励脱扣器、失压脱扣器的断路器或交流接触器组合，实现故障电路的自动切断。
可选配蜂鸣器、信号灯等声光报警模块，实时提示漏电状态，便于运维人员快速响应。
接地故障保护
防止因接地故障电流引发的设备事故或火灾，适用于煤矿、工业生产线、商业建筑等需要漏电保护和接地故障保护的场合。

二、关键技术参数
额定参数
额定电压：AC380V、660V、690V、1140V（适应不同电压等级的低压配电系统）。
工作电压：DC24V、AC110V、AC127V、AC220V、AC380V（灵活匹配控制回路电源）。
互感器孔径：Φ150mm，适配大截面电缆（如工业电机、配电柜主回路）。
动作电流：30mA、100mA、200mA、500mA（根据场景选择，支持定制）。
动作时间：快速型≤0.1秒，延时型0.1秒-2秒可调。
触点容量：1组常开+1组常闭，触点可断开250V/50W直流或250V/50VA交流负载。
环境适应性
工作温度：-15℃~55℃。
湿度：≤90%，无凝露。
海拔：≤2500米，适应高原地区使用。
防护等级：外壳与带电端子间绝缘电阻≥10MΩ，耐压2kV（有效值）50Hz试验电压1分钟无击穿。
其他参数
功耗：≤5W，低发热设计，延长设备寿命。
复归方式：支持手动复归和远程复归，方便用户操作和维护。

三、应用场景
工业领域
电动机保护：监测电机回路漏电，防止因绝缘损坏引发火灾或设备损坏。
配电系统：在工业厂房、矿山等场景中，对主干线和分支线路进行分级保护。
建筑领域
商业建筑：保护电梯、空调等大型设备的供电线路，避免漏电导致人员伤亡。
煤矿等特殊场所：满足防爆、防尘要求，提供可靠的漏电保护。
能源与基础设施
核电厂、石油化工：高精度漏电检测，确保关键设备的安全运行。
轨道交通：保护地铁、高铁的供电系统，防止漏电引发事故。
