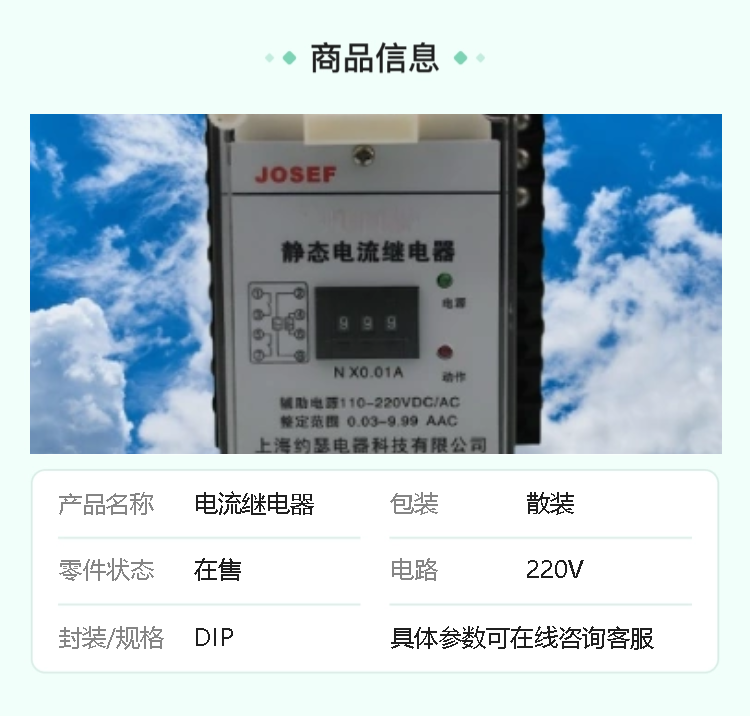

JOSEF约瑟 JL-21电流继电器 整定范围：0～99A 极差 0.1A 辅助电压220V

系列型号：
JL-11电流继电器
JL-12电流继电器
JL-13电流继电器
JL-21电流继电器
JL-22电流继电器
JL-23电流继电器
JL-31电流继电器
JL-32电流继电器
JL-33电流继电器
JL-41电流继电器
JL-42电流继电器
JL-43电流继电器

一、基本特性
型号：JL-21
触点形式：1常开1常闭
整定范围：1~99.9A，提供了广泛的电流保护范围。
壳体结构：凸出式插拔安装结构，便于安装和维护。
额定参数：直流额定电压可选110V或220V，交流额定电压同样可选110V或220V。
动作电压：直流动作电压≤70%额定电压，交流动作电压≤75%额定电压。
动作时间：在1.1倍整定值下动作时间≤30ms，在2倍整定值下动作时间≤20ms（部分资料提及动作时间小于15ms或35ms，这可能与具体测试条件或产品批次有关）。
返回系数：0.90~0.95，确保了继电器动作的稳定性和可靠性。
返回时间：≤27ms。
功耗：≤5W，低功耗设计有助于节能和减少发热。
绝缘性能：绝缘电阻不小于10MΩ（用开路电压500V的兆欧表测量），绝缘耐压能承受2KV（有效值）50Hz试验电压，历时1分钟无击穿或闪络现象。

二、工作原理
JL-21电流继电器采用集成电路构成，其工作原理大致如下：被测量的交流电流经隔离变流器后，在其次级得到与被测电流成正比的电压。该电压经定值整定后进行整流，整流后的脉冲电压经滤波器滤波得到直流电压。该直流电压与直流参考电压进行比较，若直流电压低于参考电压，则电平检测器输出正信号驱动出口继电器动作；反之，若直流电压高于参考电压，则继电器不动作。

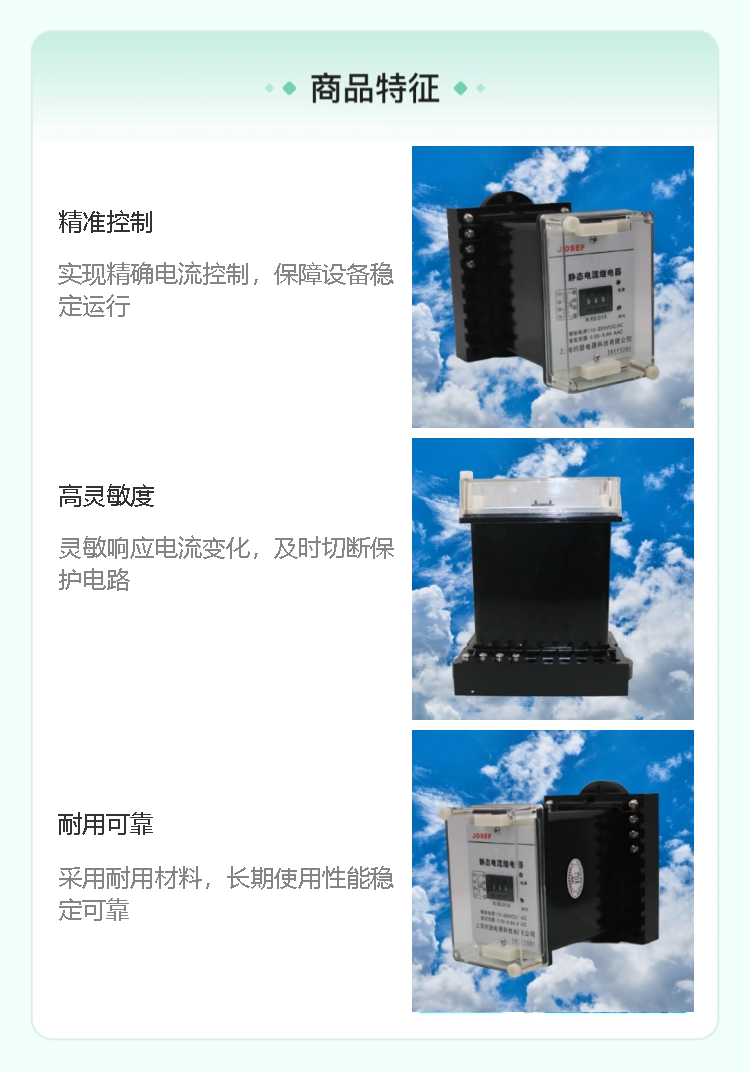

三、主要特点
高精度：采用集成电路设计，提高了测量的精度和稳定性。
低功耗：低功耗设计有助于减少能源浪费和设备发热。
动作时间快：快速的动作时间有助于及时响应电路中的异常情况。
返回系数高：高返回系数确保了继电器动作的可靠性和稳定性。
整定直观方便：整定范围宽且整定过程直观方便，便于用户根据实际需求进行调整。

四、应用场景
JL-21电流继电器广泛应用于电厂、矿山等电力系统中，作为发电机、变压器和输电线的过负荷和短路保护装置中的启动元件。其高精度、低功耗、动作时间快等特点使得其在电力系统中具有重要的作用。

五、使用与维护
在使用JL-21电流继电器时，应注意以下几点：
确保继电器的工作电压和电流不超过其额定值。
避免在潮湿、高温、有腐蚀性气体或强磁场的环境中使用。
定期检查继电器的运行状态和触点情况，如有异常应及时更换或维修。

综上所述，JL-21电流继电器是一种具有高精度、低功耗、动作时间快等特点的静态电流继电器，广泛应用于电力系统中作为保护装置的启动元件。在使用和维护时，应遵循相关规定和注意事项以确保其长期稳定运行。
