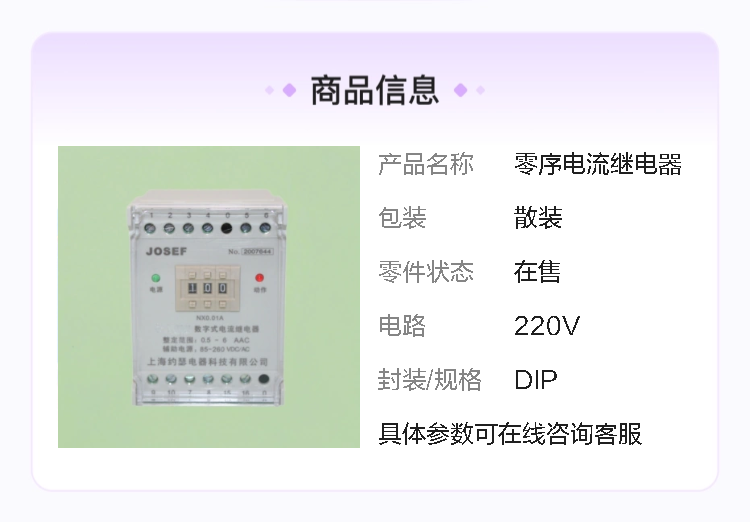

JOSEF约瑟 HJLL-98/B零序电流继电器 220VAC 板前接线

系列型号：
HJLL-E3/A数字式零序电流继电器
HJLL-E3/B数字式零序电流继电器
HJLL-E6/A数字式零序电流继电器
HJLL-E6/B数字式零序电流继电器
HJLL-94/A数字式零序电流继电器
HJLL-94/B数字式零序电流继电器
HJLL-95/A数字式零序电流继电器
HJLL-95/B数字式零序电流继电器
HJLL-96/A数字式零序电流继电器
HJLL-96/B数字式零序电流继电器
HJLL-97/A数字式零序电流继电器
HJLL-97/B数字式零序电流继电器
HJLL-98/A数字式零序电流继电器
HJLL-98/B数字式零序电流继电器
HJLL-99/A数字式零序电流继电器
HJLL-99/B数字式零序电流继电器

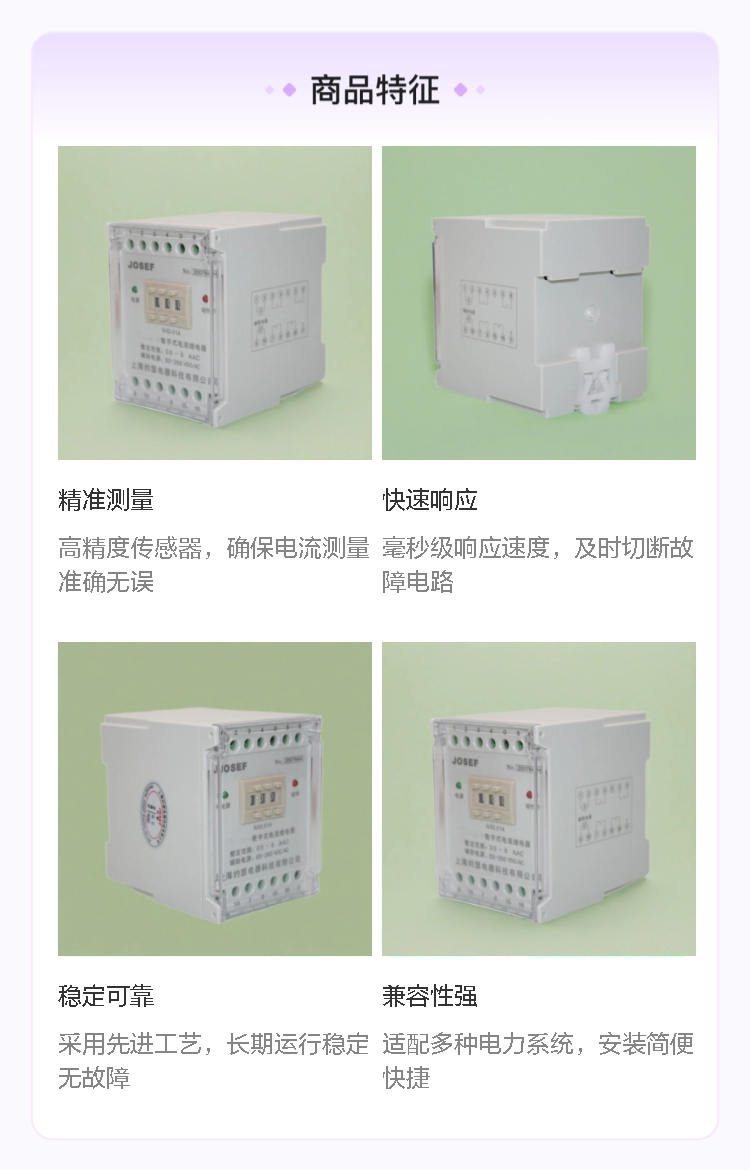

一、产品概述
HJLL-98/B是一款零序电流继电器，主要用于三相交流电力系统的接地故障检测与保护。其核心功能是通过检测三相电路中的零序电流（不平衡电流），当零序电流超过预设阈值时，继电器触点动作（常开闭合或常闭断开），从而触发报警或切断故障电路，防止设备损坏或人身触电事故。

零序电流定义：在三相系统中，当发生单相接地故障或三相不平衡时，三相电流矢量和不为零，产生的剩余电流即为零序电流。
典型应用场景：
中性点不接地或小电流接地系统（如6kV~35kV电网）。
低压配电系统（如TT、TN-S系统）的漏电保护。
电机、变压器等设备的接地故障监测。

二、核心功能与优势
零序电流检测与保护
接地故障检测：当三相系统中出现单相接地故障时，零序电流急剧增大，继电器动作切断电路。
案例：在10kV中性点不接地系统中，单相接地故障时零序电流可达几安培，HJLL-98/B可快速检测并动作。
漏电保护：在低压配电系统中，检测漏电电流（零序电流），防止人身触电。
案例：在TT系统中，当漏电电流≥30mA时，继电器动作切断电源。
高灵敏度与可调性
动作电流范围广：0.02A~10A可调，适应不同系统需求。
应用：
小电流系统（如0.02A~0.1A）：用于高灵敏度漏电保护。
大电流系统（如1A~10A）：用于变压器或电机接地保护。
分档设置：通过拨码开关或旋钮调整动作电流，操作简便。
快速响应与可靠性
动作时间≤0.1s：快速切断故障电路，减少设备损坏。
返回系数≥90%：确保继电器在故障消除后可靠返回，避免误动作。
灵活配置与扩展性
1组转换触点：可同时控制报警信号和负载切换（如常开触点接报警灯，常闭触点接断路器跳闸线圈）。
延时功能：可选延时型继电器，避免瞬时冲击电流误动作。
高防护与稳定性
绝缘电阻≥100MΩ：确保长期运行的电气安全性。
耐压强度2000VAC：适应高压系统环境。

三、选型指南
动作电流范围
根据系统需求选择合适范围：
高灵敏度漏电保护：0.02A~0.1A。
电机/变压器接地保护：0.1A~10A。
触点形式与数量
1组转换触点：适用于大多数场景。
如需更多触点，可选择其他型号（如HJLL-98/C，带2组触点）。
动作时间
瞬时型：适用于快速保护（如人身触电保护）。
延时型：适用于避免瞬时冲击电流误动作（如电机启动时的暂态电流）。
环境适应性
在高温或潮湿环境中，优先选择宽温型号（如-25℃~+70℃）或高防护等级（如IP40）。
品牌与质量
推荐品牌：许继（XJ）、南瑞（NR）、ABB、西门子（Siemens）等，确保长期稳定性。

四、安装与使用注意事项
接线规范
零序电流互感器（CT）接线：
将三相导线穿过CT孔洞（注意方向一致，避免磁场抵消）。
CT二次侧输出接继电器输入端（注意极性）。
继电器接线：
线圈电压需与控制电路匹配（如AC220V或DC24V）。
触点输出接报警或断路器跳闸回路。
动作电流设置
通过拨码开关或旋钮调整动作电流，设置后需用零序电流发生器测试继电器动作是否准确。
负载保护
感性负载：并联续流二极管（如1N4007），抑制反向电动势。
容性负载：串联电阻或并联RC电路（如100Ω/0.1μF），限制冲击电流。
散热与布局
避免安装在强电磁干扰源附近（如变频器、大功率接触器）。
多继电器并排安装时，间距≥10mm，确保散热。
维护与检查
定期检查触点状态，发现氧化或烧蚀时及时更换。
清洁继电器表面灰尘，避免绝缘性能下降。
