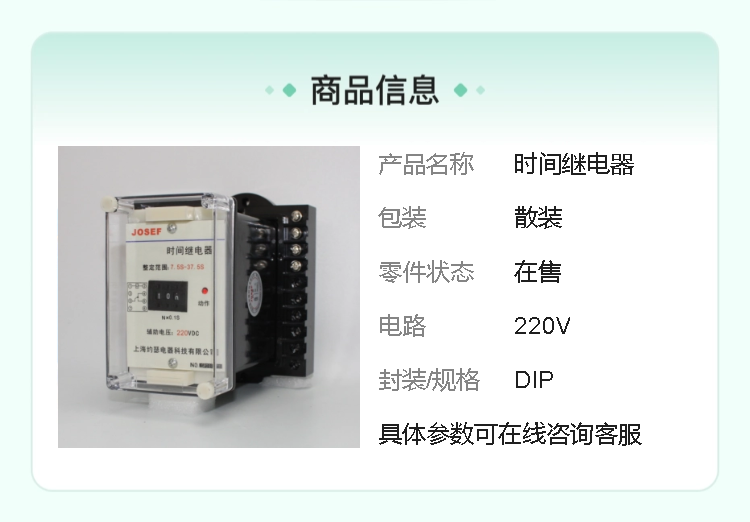

| 品牌 |
JOSEF约瑟 |
型号 |
BS-7B |
| 包装 |
散装 |
零件状态 |
在售 |
| 电路 |
220V |
封装/规格 |
DIP |
| 供应商器件封装 |
箱装 |
最小包装量 |
1 |
| 数量 |
1 |
封装 |
盒装 |
| 批号 |
1 |
|
系列型号：
SS-61时间继电器
SS-62时间继电器
BS-7B时间继电器
BS-10时间继电器
SS-20型双延时时间继电器
一、用途
BS-7型时间继电器（以下简称继电器）可用在交、直流操作的各种保护及自动控制电路中，特别是要求延时准确和需要功耗
很低而整定范围甚宽的场合。
二、主要技术参数
额定电压：直流48V、110V、220V；交流48V、100V、110V、127V、220V、380V。
动作电压：直流不大于70%额定电压；交流不大于75%额定电压。
返回电压：不小于5%额定值。
整定误差：不大于±1%整定值。
延时一致性：不大于0.2%整定值。
延时范围：0.1~99.9s（级差0.1s）、1~999s（级差1s）、10~9990s（级差10s）、100~99900s（级差100s）
功率 消耗：不大于5.5W。
触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为
50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。
介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V（有效值）50Hz的交流电压历时1
分钟试验而无绝缘击穿或闪络现象。
三、内部接线及外引接线图
四、外形及开孔尺寸
