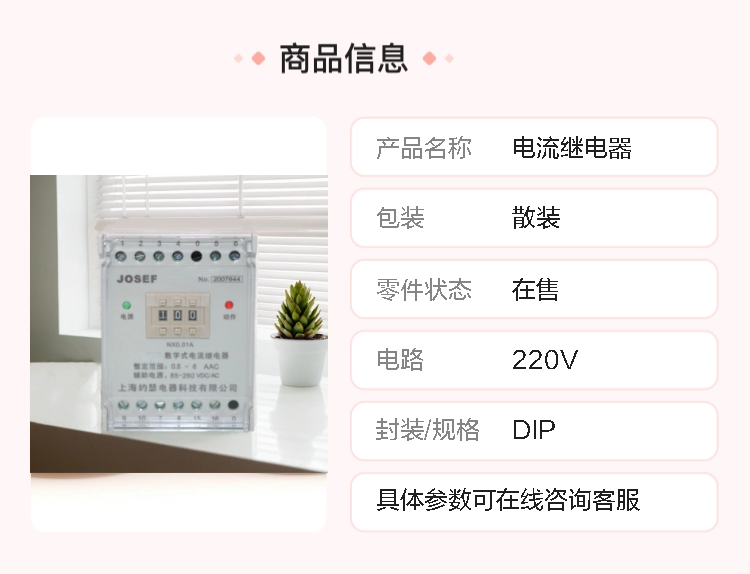

JOSEF约瑟 HJL-97/B电流继电器 板前安装 种类多耐压高

系列型号：
HJL-E3/A数字式交流电流继电器（数显型）；
HJL-E3/B数字式交流电流继电器（数显型）
HJL-E6/A数字式交流电流继电器；
HJL-E6/B数字式交流电流继电器；
HJL-94/A数字式交流电流继电器；
HJL-94/B数字式交流电流继电器；
HJL-95/A数字式交流电流继电器；
HJL-95/B数字式交流电流继电器；
HJL-96/A数字式交流电流继电器；
HJL-96/B数字式交流电流继电器；
HJL-97/A数字式交流电流继电器；
HJL-97/B数字式交流电流继电器；
HJL-98/A数字式交流电流继电器；
HJL-98/B数字式交流电流继电器；
HJL-99/A数字式交流电流继电器；
HJL-99/B数字式交流电流继电器；

1. 产品概述
HJL-97/B电流继电器是一种用于电力系统或工业控制中的保护装置，主要用于监测电路中的电流变化，并在电流超过或低于设定值时触发保护动作（如报警、跳闸或控制信号输出）。该型号继电器通常具备高精度、高可靠性和灵活的配置选项，适用于交流或直流系统（具体需参考产品手册）。

2. 关键技术参数
额定电压：需根据具体型号确认（如AC/DC 220V、110V等，常见为直流供电）。
电流检测范围：通常覆盖小电流到大电流范围（如0.05A-100A，具体需查手册）。
动作方式：
过流保护：电流超过设定值时动作。
欠流保护（可选）：电流低于设定值时动作。
触点配置：
触点数量：通常为1-2组转换触点（NO/NC）。
触点容量：如5A@250VAC或3A@30VDC（具体以手册为准）。
精度与返回系数：
动作精度：±1%~±5%（高精度型号可达±1%）。
返回系数：通常为90%-110%（复位电流/动作电流）。
延时功能（可选）：
瞬时动作或延时动作（延时时间可调，如0.1s-10s）。
环境适应性：
工作温度：-10℃~+55℃（部分型号支持更宽范围）。
防护等级：IP20或更高（视安装方式而定）。

3. 工作原理
HJL-97/B电流继电器通过以下步骤实现保护功能：
电流采样：
通过内置电流互感器（CT）或外部分流器将大电流转换为小信号（如毫安级）。
信号处理：
采样信号经放大、滤波后与预设阈值比较。
动作判断：
当电流超过过流阈值或低于欠流阈值时，继电器触发输出。
输出动作：
触点状态改变（常开闭合或常闭断开），驱动外部设备（如断路器、报警器）。

4. 应用场景
电力系统保护：
变压器、发电机、母线等设备的过流/欠流保护。
工业自动化：
电机保护（堵转、过载、缺相）、生产线电流监测。
新能源领域：
光伏逆变器、风电变流器的电流监控。
轨道交通：
牵引供电系统、辅助电源系统的电流保护。

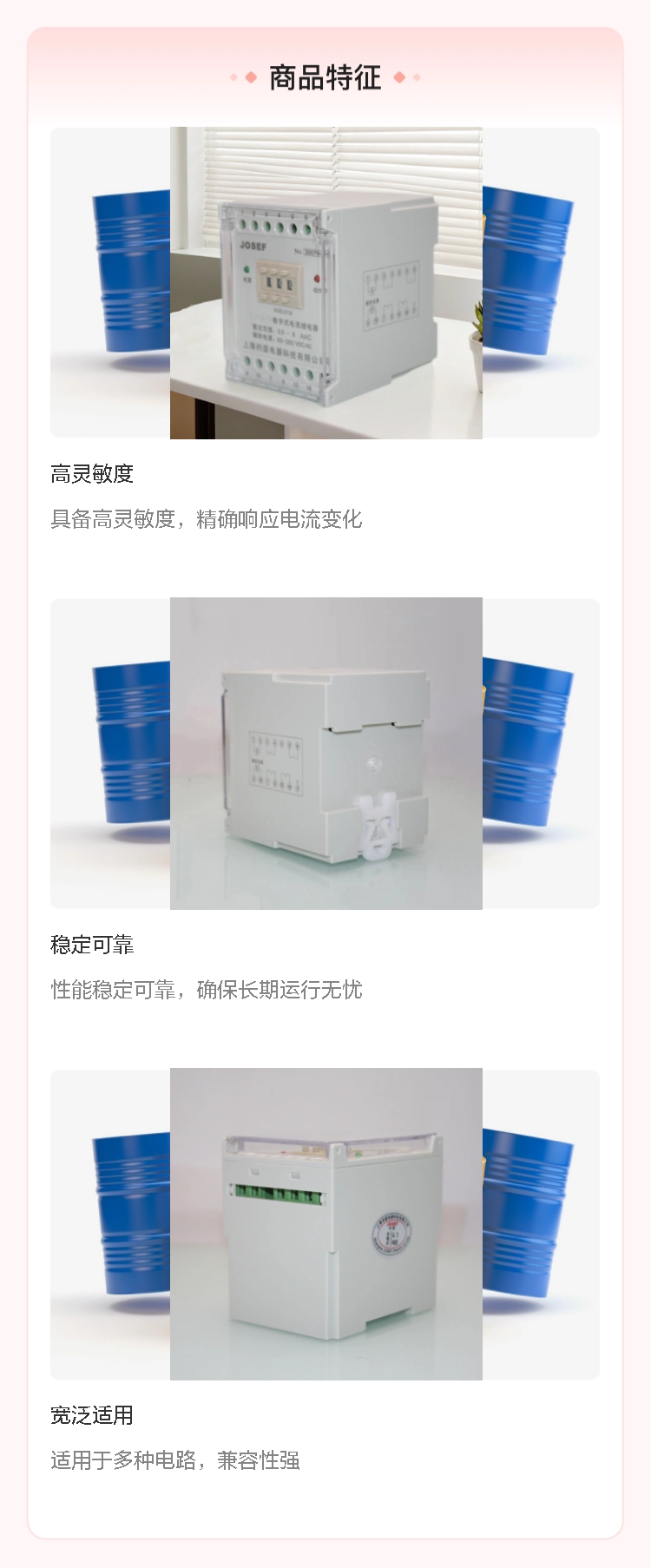

5. 优势特点
高精度与可靠性：
采用高精度采样电路和工业级元器件，确保长期稳定运行。
灵活配置：
动作阈值、延时时间可通过旋钮或拨码开关调整，适应不同工况。
抗干扰能力强：
适用于强电磁干扰环境（如变电站、工厂）。
易于维护：
模块化设计，故障时快速更换。

6. 选型与使用建议
明确需求：
确定监测电流范围（如额定电流、过载倍数）。
确认是否需要过流、欠流或两者兼有。
确认触点容量是否满足负载需求（如驱动断路器需足够触点容量）。
安装与调试：
严格按照接线图连接，避免误接导致损坏。
初次使用时，通过模拟测试验证动作阈值与延时。
维护与检查：
定期检查触点状态，防止氧化或粘连。
清洁设备表面，避免灰尘积聚影响散热。

7. 典型应用案例
案例1：电机过载保护
在工业电机控制中，HJL-97/B监测电机电流。当电机堵转或过载时，电流超过设定值，继电器触发断路器跳闸，避免电机烧毁。
案例2：光伏逆变器保护
在光伏系统中，HJL-97/B监测逆变器输出电流。若发生短路或过载，继电器快速动作，隔离故障，保护逆变器安全。

8. 注意事项
电压匹配：
确保继电器额定电压与系统电压一致（如220VDC系统需选DC 220V型号）。
电流互感器选型：
若需外部CT，需根据电流范围选择合适变比（如100A/5A）。
环境适应性：
避免在高温、高湿或强腐蚀性环境中使用无防护措施的设备。
安全规范：
操作前切断电源，防止触电。
定期校验继电器动作值，确保保护有效性。

总结
HJL-97/B电流继电器是一款高精度、高可靠性的保护装置，适用于电力系统、工业控制及新能源领域的电流监测与保护。其灵活的配置、抗干扰能力和易维护性使其成为保障设备安全运行的重要工具。正确选型、规范安装与定期维护可显著提升其使用寿命和保护效果。
