JOSEF约瑟 HJLL-E6/A数显零序电流继电器 两转换 配互感器

系列型号：
HJLL-E3/A数字式零序电流继电器（数显型）；
HJLL-E3/B数字式零序电流继电器（数显型）；
HJLL-E6/A数字式零序电流继电器；
HJLL-E6/B数字式零序电流继电器；
HJLL-94/A数字式零序电流继电器；
HJLL-94/B数字式零序电流继电器；
HJLL-95/A数字式零序电流继电器；
HJLL-95/B数字式零序电流继电器；
HJLL-96/A数字式零序电流继电器；
HJLL-96/B数字式零序电流继电器；
HJLL-97/A数字式零序电流继电器；
HJLL-97/B数字式零序电流继电器；
HJLL-98/A数字式零序电流继电器；
HJLL-98/B数字式零序电流继电器；
HJLL-99/A数字式零序电流继电器；
HJLL-99/B数字式零序电流继电器；

一、产品概述
HJLL-E6/A属于HJLL系列数字式零序电流继电器，具有瞬时动作特性。它主要用于发电机、变压器和输电线路的零序电流保护，作为启动元件，需外接零序电流互感器。该继电器能够精确检测零序电流，并在电流异常时及时切断电路，以保护设备和线路的安全。

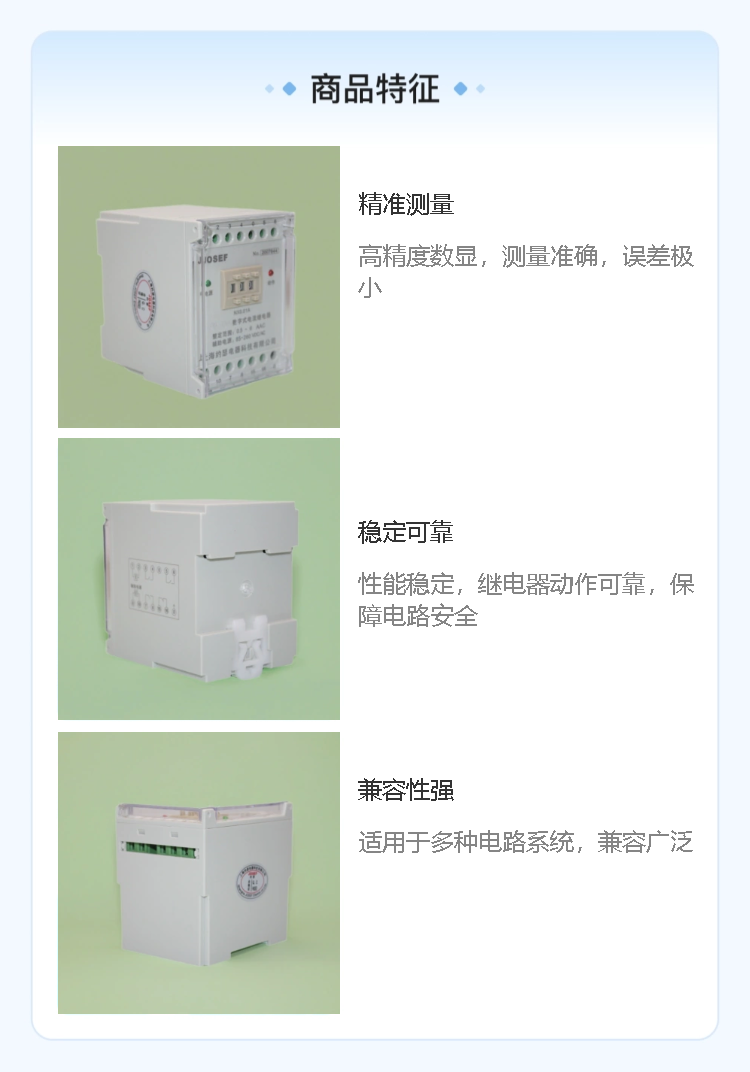

二、产品特性
高精度与宽整定范围：HJLL-E6/A具有高精度和宽整定范围，整定范围通常为0.2A6A（也有0.05A1.2A的选项），级差小，能够满足不同应用场景的需求。
快速动作与返回：该继电器的动作时间快，通常在施加1.1倍整定电流时动作时间小于35ms，施加两倍整定电流时动作时间小于30ms。返回时间也较短，从输入1.1倍整定电流下降到0.5倍整定电流时，返回时间小于30ms。
多种电压选项：HJLL-E6/A提供多种电压选项，包括直流48V、110V、220V和交流48V、110V、220V、380V等，便于用户根据实际需求选择。
导轨安装：采用导轨安装方式，相比老式的凸出式结构和插拔结构，安装更加方便快捷。
高稳定性与可靠性：采用CMOS集成电路和进口元器件，稳定性和可靠性更高。同时，继电器外壳与外露带电端子之间具有优异的绝缘性能和介质强度，能够承受较高的试验电压而不击穿或闪络。

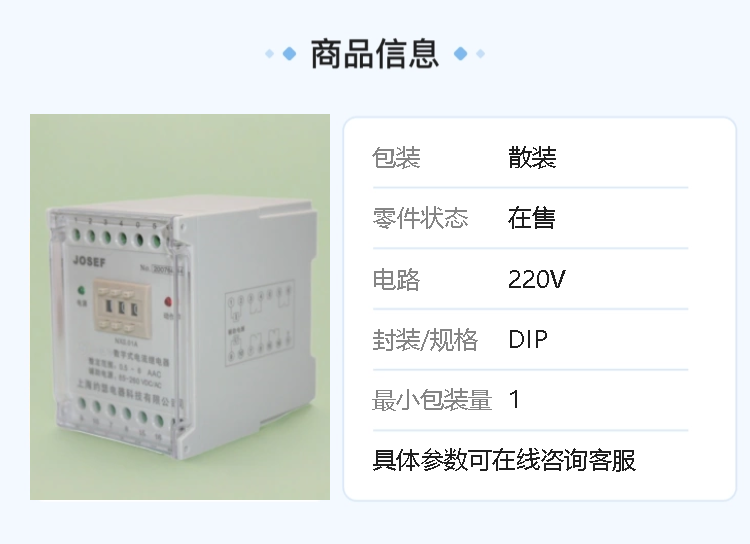

三、技术参数
以下是一些主要的技术参数：

额定电流：5A（也有1A的选项）
长期允许接通电流：6A
瞬时允许过载电流：20A
动作时间：小于35ms（具体值可能因整定电流和施加电压而异）
返回时间：小于30ms（从输入1.1倍整定电流下降到0.5倍整定电流时）
整定范围：0.2A6A或0.05A1.2A（具体范围可能因型号而异）
级差：0.01A
返回系数：0.9~0.95
功耗：小于5W
绝缘电阻：不小于10MΩ（用开路电压500V的兆欧表测量）
介质强度：能承受2KV（有效值）50Hz的试验电压历时1分钟，无击穿或闪络现象

四、应用场景
HJLL-E6/A数显零序电流继电器广泛应用于各种需要零序电流保护的场合，如电厂、矿山、工业生产线等。它可以作为电力系统的保护和控制元件，实时监测电流变化，并在电流异常时及时发出警报或切断电路，确保设备和线路的安全运行。

五、使用注意事项
在使用HJLL-E6/A数显零序电流继电器时，应确保其接线正确、牢固，避免松动或接触不良导致继电器失效。
应注意继电器的使用环境，避免在过高或过低的温度、湿度以及强磁场等恶劣环境下使用，以免影响其性能和寿命。
在进行电流整定时，应根据实际需求进行合理设置，避免设置过大或过小的整定值导致设备无法正常工作或误动作。
定期检查继电器的运行状态，如发现异常声音、发热等现象，应及时处理。

综上所述，HJLL-E6/A数显零序电流继电器是一款功能强大、性能稳定的电气控制元件，具有广泛的应用前景和市场需求。在使用时，应注意遵循制造商的指示和相关安全规范，以确保其正常工作和可靠性。
