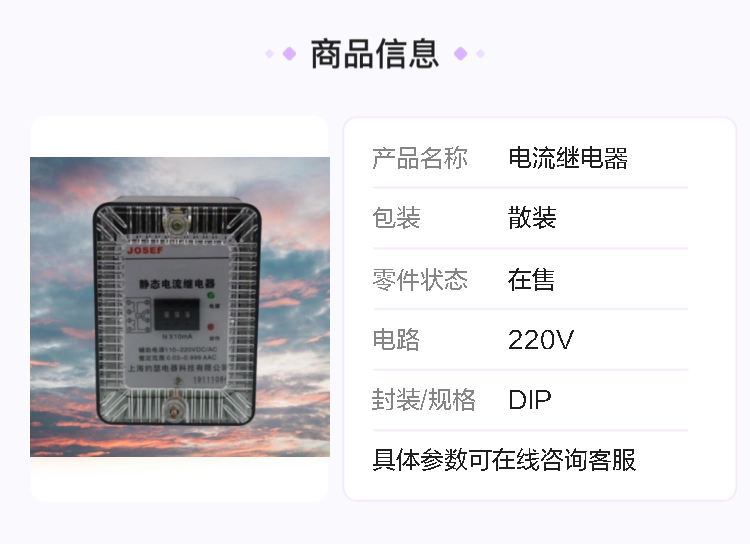

JOSEF约瑟 JL-8B/221DK电流继电器 220VAC 板前安装

系列型号：
JL-8B/344DK不带辅助电源电流继电器
JL-8B/343DK不带辅助电源电流继电器
JL-8B/342DK不带辅助电源电流继电器
JL-8B/341DK不带辅助电源电流继电器
JL-8B/334DK不带辅助电源电流继电器
JL-8B/333DK不带辅助电源电流继电器
JL-8B/332DK不带辅助电源电流继电器
JL-8B/331DK不带辅助电源电流继电器
JL-8B/324DK不带辅助电源电流继电器
JL-8B/323DK不带辅助电源电流继电器
JL-8B/322DK不带辅助电源电流继电器
JL-8B/321DK不带辅助电源电流继电器
JL-8B/314DK不带辅助电源电流继电器
JL-8B/313DK不带辅助电源电流继电器
JL-8B/312DK不带辅助电源电流继电器
JL-8B/311DK不带辅助电源电流继电器
JL-8B/244DK不带辅助电源电流继电器
JL-8B/243DK不带辅助电源电流继电器
JL-8B/242DK不带辅助电源电流继电器
JL-8B/241DK不带辅助电源电流继电器
JL-8B/234DK不带辅助电源电流继电器
JL-8B/233DK不带辅助电源电流继电器
JL-8B/232DK不带辅助电源电流继电器
JL-8B/231DK不带辅助电源电流继电器

1、概述
JL - 8B/221DK电流继电器是一种用于电力系统中的保护和控制设备，其主要作用是当电路中的电流达到或超过预设值时，继电器动作，从而触发相应的保护措施，如切断电路、发出报警信号等，以保护电力设备和线路的安全运行。

2、工作原理
电磁感应原理：该继电器基于电磁感应原理工作。当电流通过继电器的电流线圈时，会产生磁场。这个磁场与继电器内部的铁芯相互作用，产生电磁吸力。
动作特性：当电流达到继电器的动作电流值时，电磁吸力克服弹簧的反作用力，使继电器的触点动作（常开触点闭合，常闭触点断开）。当电流减小到返回电流值以下时，弹簧的反作用力使触点恢复到初始状态。

3、主要技术参数
额定电流：这是继电器能够长期正常工作的电流值范围，例如常见的额定电流可能有5A、10A等不同规格，具体需根据产品说明书确定。它决定了继电器适用于何种电流等级的电路。
动作电流：使继电器动作的最小电流值。用户可以根据实际保护需求，通过调整继电器上的整定装置来设定动作电流的大小。例如，在保护一台电动机时，可根据电动机的额定电流和过载保护要求来设定合适的动作电流。
返回电流：继电器动作后，使触点返回初始状态的最大电流值。返回电流一般小于动作电流，返回系数（返回电流与动作电流之比）是衡量继电器性能的一个重要指标，它反映了继电器动作的灵敏度和可靠性。
动作时间：从电流达到动作电流值开始，到继电器触点完成动作所需的时间。不同类型的电流继电器动作时间可能有所不同，一般分为快速动作型和延时动作型。快速动作型继电器动作时间较短，适用于对保护速度要求较高的场合；延时动作型继电器则可以在一定时间内延迟动作，以避免因短暂的电流波动而误动作。

4、安装与调试
安装注意事项
安装位置：应选择干燥、通风良好、无强烈振动和腐蚀性气体的场所安装继电器，以保证其正常工作。
接线：严格按照产品说明书进行接线，确保电流线圈和触点的接线正确无误。接线时要注意线径的选择，避免因线径过小导致发热，影响继电器的性能。
调试步骤
整定动作电流：根据保护对象的要求，使用专用的整定工具调整继电器的动作电流值。在调整过程中，要逐步增加电流，观察继电器的动作情况，确保动作电流准确可靠。
测试动作时间和返回系数：使用专门的测试设备对继电器的动作时间和返回系数进行测试，确保其符合设计要求。如果测试结果不符合要求，需要进一步检查和调整继电器的参数。

5、维护与检修
定期检查：定期对继电器进行检查，包括外观检查、触点检查和接线检查等。外观检查主要是查看继电器外壳是否有损坏、变形等情况；触点检查要注意触点是否有烧蚀、氧化等现象，如有需要及时清理或更换触点；接线检查要确保接线牢固，无松动、短路等问题。
故障处理：当继电器出现故障时，如误动作、拒动作等，要及时进行排查和处理。常见的故障原因可能包括电流线圈损坏、触点接触不良、整定值不准确等。可以通过测量线圈电阻、检查触点压力和接触情况、重新整定动作电流等方法来排除故障。
