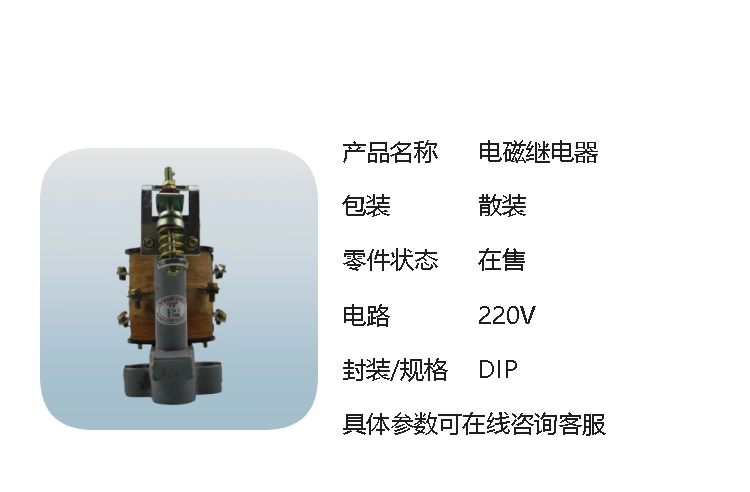

JOSEF约瑟 JT3-22电磁继电器 DC220V 板后接线安装

系列型号：
JT3-12电磁继电器；
JT3-21电磁继电器；
JT3-02电磁继电器；
JT3-20电磁继电器；
JT3-30电磁继电器；
JT3-03电磁继电器；
JT3-11电磁继电器；
JT3-40电磁继电器；
JT3-04电磁继电器；
JT3-13电磁继电器；
JT3-31电磁继电器；
JT3-42电磁继电器；
JT3-24电磁继电器；
JT3-22电磁继电器；
JT3-12/1电磁继电器；
JT3-21/1电磁继电器；
JT3-02/1电磁继电器；
JT3-20/1电磁继电器；
JT3-30/1电磁继电器；
JT3-03/1电磁继电器；
JT3-11/1电磁继电器；
JT3-40/1电磁继电器；
JT3-04/1电磁继电器；
JT3-13/1电磁继电器；
JT3-31/1电磁继电器 ；
JT3-42/1电磁继电器；
JT3-24/1电磁继电器；
JT3-22/1电磁继电器；
JT3-12/3电磁继电器；
JT3-21/3电磁继电器；
JT3-02/3电磁继电器；
JT3-20/3电磁继电器；
JT3-30/3电磁继电器；
JT3-03/3电磁继电器；
JT3-11/3电磁继电器；
JT3-40/3电磁继电器；
JT3-04/3电磁继电器；
JT3-13/3电磁继电器；
JT3-31/3电磁继电器；
JT3-42/3电磁继电器；

一、产品概述
JT3-22电磁继电器是一种电子控制器件，具有控制系统（输入回路）和被控制系统（输出回路）。它利用电磁原理，通过较小的电流、较低的电压去控制较大电流、较高的电压，实现电路的自动开关功能。

二、结构特征
型号说明：
JT3系列继电器分为多种型号，如JT3-XX电压（中间）继电器、JT3-XX/1、JT3-XX/3、JT3-XX/5时间继电器、JT3-XXL欠电流继电器。
型号中的“XX”第一个数字表示常开触头数量，第二个数字表示常闭触点数量。

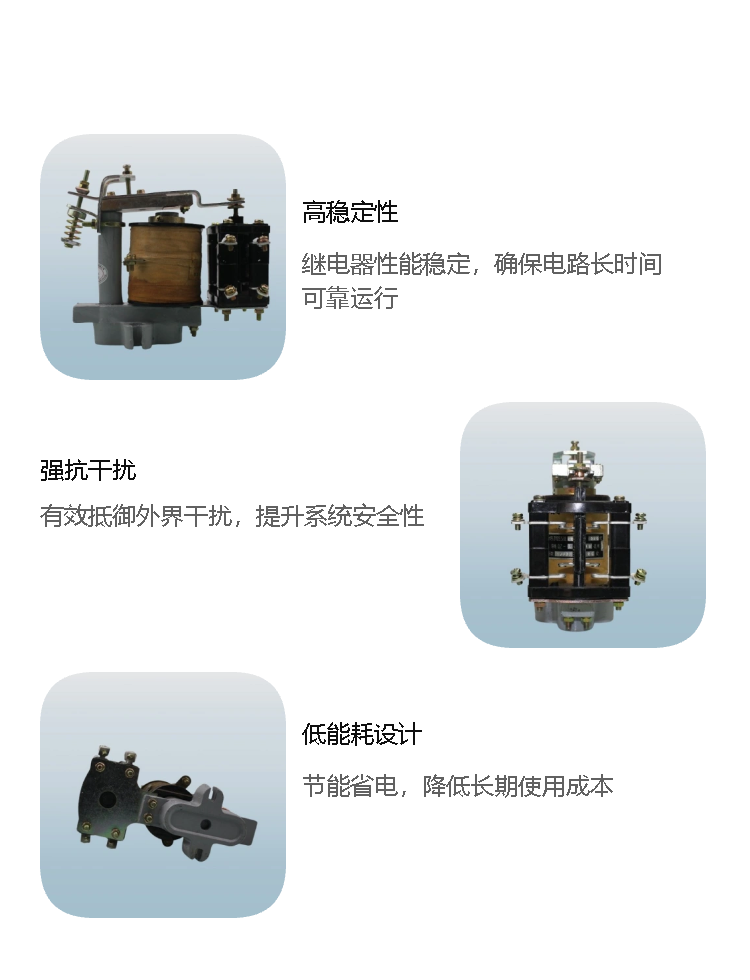

结构组成：
主要由电磁系统和接触系统两部分组成。
电磁系统由“U”形铁芯、衔铁和线圈构成的拍合式结构。线圈装在“U”形铁芯的一臂上，“U”形铁芯与铝合金基座浇铸成一体，无另外的底座，也不设外壳。
接触系统包括动触点和静触点，触点形式按用户要求组合供给。触点组有单排和双排列两种结构，单排列触点组最多可装3副触点，双排列触点组最多可装6副触点。

三、主要技术参数
线圈电压：
电压继电器及时间继电器的线圈有直流电压12V、24V、48V、110V、220V及440V六种。
吸合与释放电压：
JT3-XX系列继电器的吸上电压为额定电压的30%~50%，或者释放电压为额定电压的7%~20%。具有四只触头的继电器其吸上电压为额定电压的35%~50%。
延时范围：
作为时间继电器时，如JT3-XX/1、JT3-XX/3、JT3-XX/5，具有不同的延时范围，具体取决于型号和线圈电压。
触点形式与数量：
常开与常闭触点，触头数量有二个、三个及四个三种。
接线方式：
板前与板后接线两种。
其他参数：
动作准确度为±10%。
充电时间约为0.8秒钟（为了得到稳定的延时，通电时间必须大于0.8秒钟）。
固有动作时间约为0.2秒钟。
线圈损耗功率在工作状态下约为16瓦。

四、应用与安装
应用场景：
主要用于电力拖动线路中，作为时间继电器、电压继电器、欠电流继电器及中间继电器。
可用于磨床等机械设备的电气控制系统中。
安装与接线：
安装时可根据需要选择板前或板后接线方式。
接线时应确保触点输出的接线在静触点片的另一端上，接线简单方便。

五、注意事项
选型建议：
在选购JT3-22电磁继电器时，应根据实际电路条件和保护需求进行选型，确保继电器的参数与电路相匹配。
使用与维护：
在使用过程中，应定期检查继电器的运行状态，确保其工作正常。
如发现继电器出现故障或异常情况，应及时更换或维修。

概括而言，JT3-22电磁继电器是一种性能可靠、应用广泛的电子控制器件，在电力拖动线路中发挥着重要的作用。
