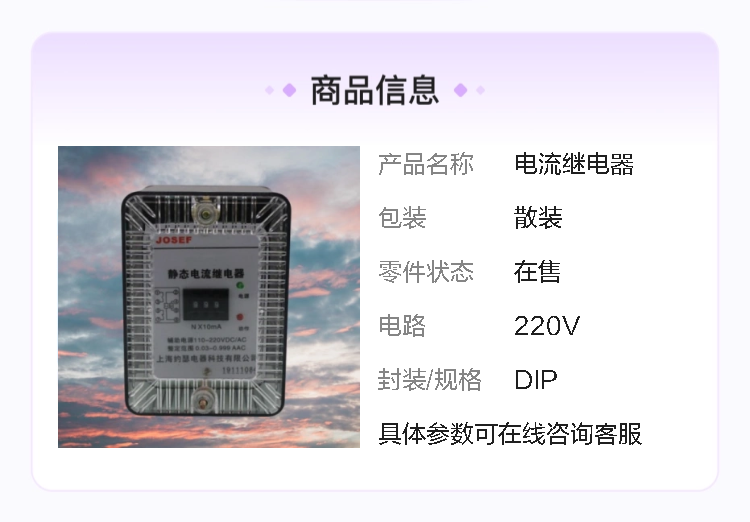

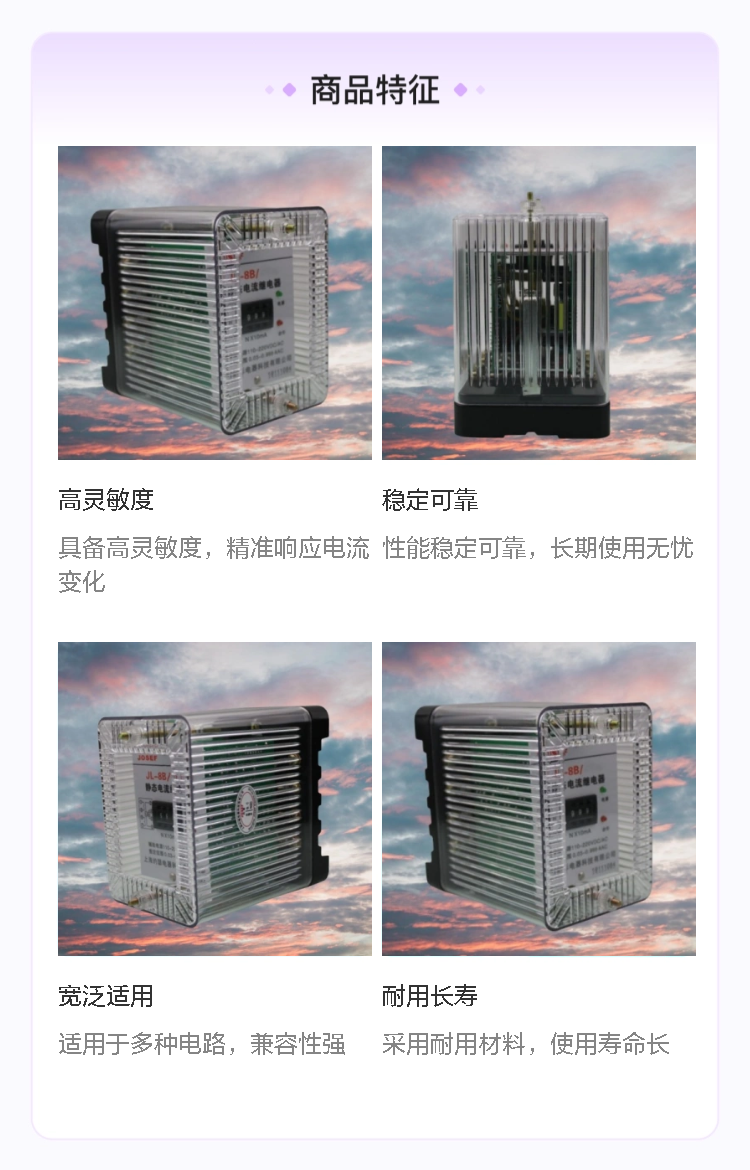

JOSEF约瑟 JL-8B/333DK电流继电器 返回系数高

系列型号：
JL-8B/344DK不带辅助电源电流继电器
JL-8B/343DK不带辅助电源电流继电器
JL-8B/342DK不带辅助电源电流继电器
JL-8B/341DK不带辅助电源电流继电器
JL-8B/334DK不带辅助电源电流继电器
JL-8B/333DK不带辅助电源电流继电器
JL-8B/332DK不带辅助电源电流继电器
JL-8B/331DK不带辅助电源电流继电器
JL-8B/324DK不带辅助电源电流继电器
JL-8B/323DK不带辅助电源电流继电器
JL-8B/322DK不带辅助电源电流继电器
JL-8B/321DK不带辅助电源电流继电器
JL-8B/314DK不带辅助电源电流继电器
JL-8B/313DK不带辅助电源电流继电器
JL-8B/312DK不带辅助电源电流继电器
JL-8B/311DK不带辅助电源电流继电器
JL-8B/244DK不带辅助电源电流继电器
JL-8B/243DK不带辅助电源电流继电器
JL-8B/242DK不带辅助电源电流继电器
JL-8B/241DK不带辅助电源电流继电器
JL-8B/234DK不带辅助电源电流继电器
JL-8B/233DK不带辅助电源电流继电器
JL-8B/232DK不带辅助电源电流继电器
JL-8B/231DK不带辅助电源电流继电器

1、主要技术参数与功能特性
额定参数
额定电压：通常支持直流或交流供电（具体需参考产品手册，如DC 24V、AC 220V等）。
电流检测范围：支持多档整定（如0.5A至100A或更高），通过旋钮或拨码开关调整。
动作精度：一般误差范围±3%至±5%，确保保护动作的可靠性。
动作特性
过流保护：当电流超过设定值时，继电器触点动作（常开触点闭合或常闭触点断开）。
欠流保护（部分型号支持）：当电流低于设定值时触发动作，适用于监测设备运行状态。
动作时间：可调延时功能（如0.1s至10s），避免瞬时电流波动导致误动作。
触点配置
触点容量：通常为5A/250VAC或3A/30VDC（阻性负载），可驱动小型接触器或信号回路。
触点类型：1组转换触点（1NO+1NC）或2组独立触点，满足不同控制需求。
环境适应性
工作温度：-25℃至+70℃（工业级标准），适应恶劣环境。
防护等级：IP20或更高，防尘设计，适合室内安装。
抗干扰能力：内置滤波电路，抑制电磁干扰（EMI），确保稳定运行。

2、应用场景与典型案例
工业设备保护
电机保护：监测电机运行电流，防止过载、堵转或缺相运行。
案例：某工厂的注塑机电机因负载突变导致电流激增，JL-8B/333DK继电器检测到过流后切断电源，避免电机烧毁。
配电系统监控
馈线保护：在低压配电柜中，监测分支回路电流，防止短路或过载引发火灾。
案例：某商业建筑的配电箱中，JL-8B/333DK继电器实时监测空调回路电流，异常时切断电路并报警。
自动化控制
逻辑控制：作为PLC或DCS系统的输入信号，将电流信号转换为触点信号，参与设备联动控制。
案例：某水处理厂的泵站中，继电器监测水泵电流，电流异常时触发报警并停止泵运行。

3、使用注意事项
整定值设置
根据负载电流的1.2-1.5倍设定动作值，避免频繁误动作。
示例：若负载额定电流为20A，建议设置动作值为24-30A。
接线与极性
直流继电器需严格注意正负极性，接反可能导致损坏。
触点接线需根据控制逻辑选择常开（NO）或常闭（NC）触点。
环境与维护
避免安装在高温、潮湿或强振动环境中。
定期检查触点状态，防止氧化导致接触不良。
备用与冗余
对关键负载，建议采用双继电器冗余设计，提高可靠性。

4、总结
JL-8B/333DK电流继电器是一款功能全面、性能可靠的电气保护元件，适用于多种工业与配电场景。其核心优势在于高精度、宽范围电流检测、灵活的动作特性以及可能的扩展功能（如显示、通信）。使用时需严格遵循整定值设置与接线规范，定期维护以确保长期稳定运行。通过合理配置与正确使用，可有效提升电力系统的安全性和可靠性。
