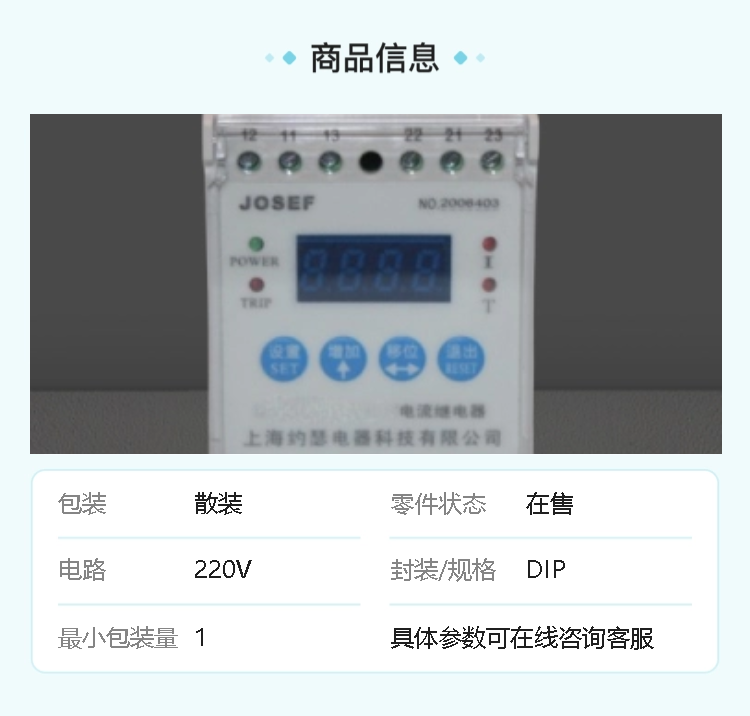

JOSEF约瑟 JL-8D/3X113A2定时限电流继电器 DC220V 整定直观

系列型号：
JL-8D/3X1定时限电流继电器；
JL-8D/3X111A2定时限电流继电器；
JL-8D/3X121A2定时限电流继电器；
JL-8D/3X211A2定时限电流继电器；
JL-8D/3X221A2定时限电流继电器；
JL-8D/3X2定时限电流继电器；
JL-8D/3X112A2定时限电流继电器；
JL-8D/3X122A2定时限电流继电器；
JL-8D/3X212A2定时限电流继电器；
JL-8D/3X222A2定时限电流继电器；
JL-8D/3X113A2定时限电流继电器；
JL-8D/3X123A2定时限电流继电器；
JL-8D/3X213A2定时限电流继电器；
JL-8D/3X223A2定时限电流继电器；
JL-8D/4X1定时限电流继电器；
JL-8D/4X111A2定时限电流继电器；
JL-8D/4X121A2定时限电流继电器；
JL-8D/4X211A2定时限电流继电器；
JL-8D/4X221A2定时限电流继电器；
JL-8D/4X2定时限电流继电器；
JL-8D/4X112A2定时限电流继电器；
JL-8D/4X122A2定时限电流继电器；
JL-8D/4X212A2定时限电流继电器；
JL-8D/4X222A2定时限电流继电器；

JL-8D/5X2定时限电流继电器；
JL-8D/5X112A2定时限电流继电器；
JL-8D/5X122A2定时限电流继电器；
JL-8D/5X212A2定时限电流继电器；
JL-8D/5X222A2定时限电流继电器；
JL-8D/5X1定时限电流继电器；
JL-8D/5X122A6定时限电流继电器；
JL-8D/5X222A6定时限电流继电器；
JL-8D/6X1定时限电流继电器；
JL-8D/6X122A2定时限电流继电器；
JL-8D/6X222A2定时限电流继电器；
JL-8D/2X112A3定时限电流继电器；
JL-8D/2X122A3定时限电流继电器；
JL-8D/2X212A3定时限电流继电器；
JL-8D/2X222A3定时限电流继电器；
JL-8D/2X112A4-30定时限电流继电器；
JL-8D/2X122A4-30定时限电流继电器；
JL-8D/2X212A4-30定时限电流继电器；
JL-8D/2X222A4-30定时限电流继电器；
JL-8D/2X112A4定时限电流继电器；
JL-8D/2X122A4定时限电流继电器；
JL-8D/2X212A4定时限电流继电器；
JL-8D/2X222A4定时限电流继电器；
JL-8D/2X112A5定时限电流继电器；
JL-8D/2X122A5定时限电流继电器；
JL-8D/2X212A5定时限电流继电器；

一、产品特性
应用范围：主要用于发电机、变压器、输变电线路中，作为电力系统交流回路过负荷或短路的启动元件，给出报警信号或切除故障。
技术特点：采用CMOS集成电路进行运算和比较，具有数码整定精度高、整定范围宽、整定方便、动作速度快、返回系数高、功耗低的特点。
整定范围：根据整定范围不同，级差分别为0.01A和0.1A，用户可以根据实际需求进行灵活调整。
瞬动倍率：1~12倍可调，满足不同场景下的保护需求。
返回系数：0.9~0.97，确保继电器在动作后能够可靠返回。

二、技术指标
额定电流：5A（具体型号可能有所不同，但JL-8D系列通常为此范围）。
额定电压：220V（适用于交流电路）。
触点容量：在电压不大于250V时，信号触点容量为24VDC 2A，确保触点在负载条件下的稳定性和可靠性。
整定误差：电流及瞬动倍率不大于3%，时间误差不大于5%（动作后下一次必须间隔10S以上再测），确保继电器的动作准确性。
功耗：小于5W，节能高效。
机械寿命：达到106次，确保继电器的长期使用稳定性。
绝缘电阻：继电器各带电端子连在一起，对外露非带电端子或外壳之间，用开路电压为500V的兆欧表测量，绝缘电阻不小于300MΩ，确保电气安全。
介质强度：继电器各带电端子连在一起，对外露非带电端子或外壳之间能承受有效值为2000V、50Hz的交流电压，历时1分钟而不击穿，不出现闪络现象，确保在极端条件下的电气安全。
抗干扰能力：符合DL478-92《静态继电保护及安全自动装置通用技术条件》中的有关规定，确保在复杂电磁环境下的稳定运行。

三、使用条件
环境温度：-10℃~+50℃，适应不同气候条件下的使用需求。
相对湿度：≤90%，确保在潮湿环境下的稳定运行。
大气压力：80Kpa~110Kpa，适应不同海拔地区的使用需求。
安装位置：任意，方便用户根据实际需求进行灵活安装。
周围环境：继电器不受太阳直射，不受雨水冲洗，空气中不含导致金属腐蚀或绝缘损坏的气体或尘露。继电器在工作时，不允许振动，搬运过程不允许撞击，确保继电器的长期稳定运行。
