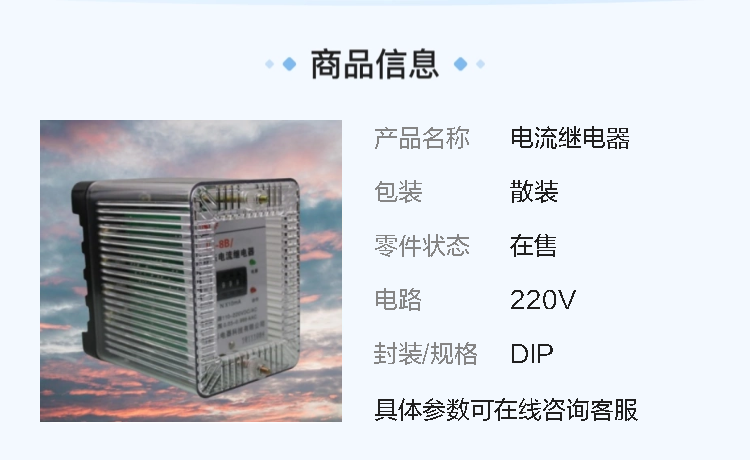

JOSEF约瑟 JL-8B/331DK电流继电器 110VAC 板前接线

系列型号：
JL-8B/344DK不带辅助电源电流继电器
JL-8B/343DK不带辅助电源电流继电器
JL-8B/342DK不带辅助电源电流继电器
JL-8B/341DK不带辅助电源电流继电器
JL-8B/334DK不带辅助电源电流继电器
JL-8B/333DK不带辅助电源电流继电器
JL-8B/332DK不带辅助电源电流继电器
JL-8B/331DK不带辅助电源电流继电器
JL-8B/324DK不带辅助电源电流继电器
JL-8B/323DK不带辅助电源电流继电器
JL-8B/322DK不带辅助电源电流继电器
JL-8B/321DK不带辅助电源电流继电器
JL-8B/314DK不带辅助电源电流继电器
JL-8B/313DK不带辅助电源电流继电器
JL-8B/312DK不带辅助电源电流继电器
JL-8B/311DK不带辅助电源电流继电器
JL-8B/244DK不带辅助电源电流继电器
JL-8B/243DK不带辅助电源电流继电器
JL-8B/242DK不带辅助电源电流继电器
JL-8B/241DK不带辅助电源电流继电器
JL-8B/234DK不带辅助电源电流继电器
JL-8B/233DK不带辅助电源电流继电器
JL-8B/232DK不带辅助电源电流继电器
JL-8B/231DK不带辅助电源电流继电器

1、概述
JL - 8B/331DK电流继电器是一种用于电力系统中电流监测与保护的电气装置。它能够实时感知电路中的电流大小，当电流超过或低于设定的阈值时，继电器会触发相应的动作，如控制断路器跳闸或发出报警信号，从而保护电力设备和电路免受过载、短路等故障的损害。

2、工作原理
JL - 8B/331DK电流继电器主要由电流互感器、信号处理电路和执行机构等部分组成。

电流互感器：安装在电力系统的线路上，将线路中的大电流按比例变换为小电流，供给继电器进行测量。例如，当线路电流为100A时，电流互感器可能将其变换为5A的小电流输出。
信号处理电路：对电流互感器输出的电流信号进行处理，包括滤波、放大、比较等环节。它将处理后的信号与设定的动作电流值进行比较，当信号超过动作电流值时，输出触发信号。
执行机构：根据信号处理电路输出的触发信号，驱动继电器的触点动作。例如，常开触点闭合，常闭触点断开，从而控制外部电路的通断，实现保护功能。

3、选型注意事项
电流匹配：选择的继电器额定电流应与被保护电路或设备的额定电流相匹配。若额定电流过小，继电器可能在正常工作电流下频繁动作；若额定电流过大，则无法在过电流时及时动作，失去保护作用。
动作特性设定：根据被保护设备的特性和保护要求，合理设定动作电流和返回电流。动作电流要能可靠检测到故障电流，返回电流要保证在故障切除后继电器能及时返回，避免影响设备正常运行。
电压匹配：确保继电器线圈的额定电压与供电电源电压一致。若电压不匹配，可能导致继电器无法正常工作，甚至损坏。

4、选型注意事项
负载特性：了解被保护设备的负载类型（如感性负载、容性负载或阻性负载）和负载变化情况。不同的负载特性对电流继电器的要求不同，例如感性负载在启动时电流较大，需要选择具有合适动作特性的继电器。
环境条件：考虑继电器使用环境的温度、湿度、海拔高度、振动等因素。如果环境恶劣，需要选择具有相应防护等级或经过特殊处理的产品，以确保其可靠工作。
与其他设备的兼容性：如果继电器需要与其他保护设备或控制系统配合使用，要确保它们之间的接口、信号传输等方面兼容，避免出现通信故障或误动作。

5、维护要点
定期外观检查：检查继电器外壳是否有损坏、变形，接线端子是否松动、氧化等。外壳损坏可能影响继电器的防护性能，接线端子松动或氧化会导致接触不良，影响继电器的正常工作。
动作特性测试：定期使用专用测试设备对继电器的动作电流、返回电流和动作时间等特性进行测试，确保其性能符合要求。例如，每年进行一次全面测试，及时发现性能变化并进行调整或更换。
清洁与防尘：保持继电器周围环境的清洁，定期清理继电器表面的灰尘和杂物。灰尘进入继电器内部可能影响其电气性能和机械部件的运动，导致动作不准确或失效。
