| 品牌 |
JOSEF约瑟 |
是否支持加工定制 |
是 |
| 是否进口 |
否 |
3C额定电压范围 |
220 |
| 材质 |
铁 |
产品名称 |
铁壳开关 |
| 产品认证 |
CCC |
电源电压 |
380 |
| 额定电流 |
200 |
|
系列型号：
HH4-30/3负荷铁壳开关
HH4-30/2负荷铁壳开关
HH4-15/3Z负荷铁壳开关
HH4-15/3负荷铁壳开关
HH4-15/2负荷铁壳开关
HH4-63/3负荷铁壳开关
HH4-63/3Z负荷铁壳开关
HH4-630/3负荷铁壳开关
HH4-630/3Z负荷铁壳开关
HH4-63/2负荷铁壳开关
HH4-32/3负荷铁壳开关
HH4-32/3Z负荷铁壳开关
HH4-32/2负荷铁壳开关
HH4-80/3负荷铁壳开关
HH4-80/3Z负荷铁壳开关
一、适用范围
HH4系列负荷铁壳开关，适用于额定工作电压380V、额定工作电流10A-600A，频率为50Hz的交流电路中，可作为手动不频繁地接通分断有负载的电路，并对电路有和短路保护作用。
二、型号及其含义
HH4系列负荷铁壳开关型号及含义
三、结构特点

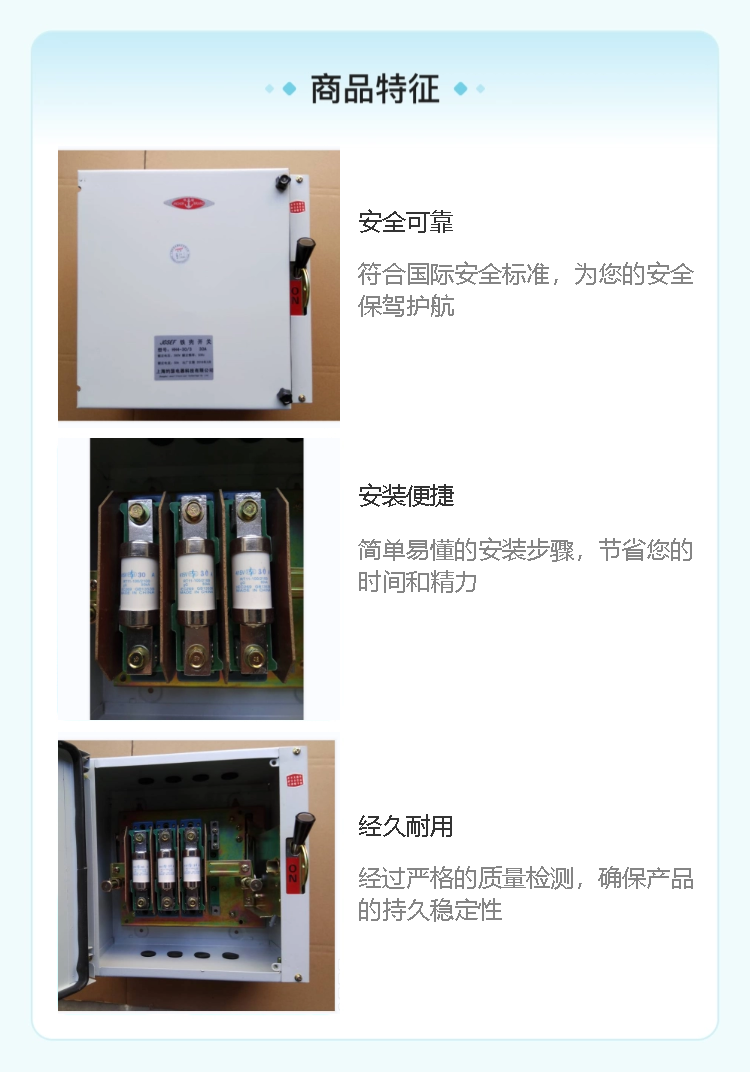

3.1 开关在结构上设计成侧面旋转操作式，共分四部分，操作机构、熔断器、铁壳和触头系统。
3.2 操作机构有快速分断装置，开关的闭合和分断速度与操作者手的动作速度开关，因而保证操作人员和设备的安全。
3.3 触头系统带灭弧室，触头系统全部装在铁盒之内，完全 处于封闭状态，保证人员安全。
3.4 罩盖关闭后可以与锁扣楔合，当开关在闭合位置时，由于罩盖与操作机构联锁，罩盖不能打开。另外罩盖也可以加锁。
四、技术数据
4.1 负荷开关在额定电压105～110％下其熔断器的额定熔断短路电流应符合下表的规定。
4.2 负荷开关的熔断器在周围空气温度为20±5℃时通以1.75Ie应在1小时内熔断，通以1.3Ie应在1小时内不熔断（Ie为负荷开关额定工作电流）。
五、安装尺寸
