JOSEF约瑟 HOVS-100VAC-2H过电压监视继电器 返回系数高

系列型号：
系列型号（S为单相，T为三相）
HOVS-58VAC-2H过电压监视继电器；
HOVS-100VAC-2H过电压监视继电器；
HOVS-110VAC-2H过电压监视继电器；
HOVS-220VAC-2H过电压监视继电器；
HOVS-58VAC-2H2D过电压监视继电器；
HOVS-100VAC-2H2D过电压监视继电器；
HOVS-110VAC-2H2D过电压监视继电器；
HOVS-220VAC-2H2D过电压监视继电器；
HOVS-58VAC-4H过电压监视继电器；
HOVS-100VAC-4H过电压监视继电器；
HOVS-110VAC-4H过电压监视继电器；
HOVS-220VAC-4H过电压监视继电器；
HOVT-58VAC-2H过电压监视继电器；
HOVT-100VAC-2H过电压监视继电器；
HOVT-110VAC-2H过电压监视继电器；
HOVT-220VAC-2H过电压监视继电器；
HOVT-58VAC-2H2D过电压监视继电器；
HOVT-100VAC-2H2D过电压监视继电器；
HOVT-110VAC-2H2D过电压监视继电器；
HOVT-220VAC-2H2D过电压监视继电器；
HOVT-58VAC-4H过电压监视继电器；
HOVT-100VAC-4H过电压监视继电器；
HOVT-110VAC-4H过电压监视继电器；
HOVT-220VAC-4H过电压监视继电器；

一、产品概述

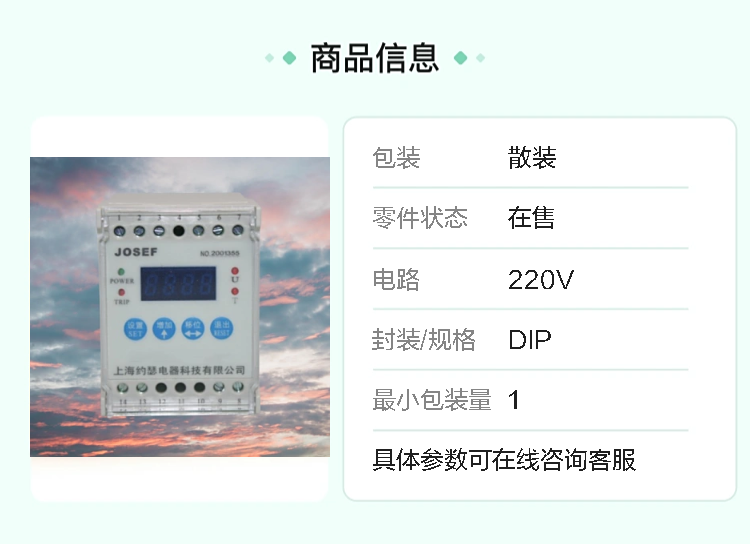

HOVS-100VAC-2H 是一款静态型过电压监视继电器，采用集成电路技术，具有高精度、快速响应、高可靠性等特点。其核心功能是持续监测交流电路的电压值，当电压超过设定值时，通过触点输出信号，控制断路器跳闸、发出声光报警或联动其他保护装置，从而保护电力系统中的设备（如电机、变压器、电容器等）免受过电压损害。

二、技术参数
额定电压
输入电压：AC 100V（适用于100V交流系统，如部分工业配电或日本标准系统）。
辅助电源：可选AC/DC 24V、110V、220V（根据实际需求选择）。
动作特性
过电压动作值：可调范围通常为110%~150%额定电压（例如，100V系统下可设为110V~150V）。
返回电压：一般为动作电压的90%~95%（避免电压波动导致频繁动作）。
动作时间：≤40ms（快速响应型，具体以产品手册为准）。
延时功能：可选瞬时动作或带延时（如0.1s~10s可调），防止短暂电压波动误动作。
触点参数
触点类型：1对常开（NO）+1对常闭（NC）触点（2H可能表示2组触点，具体以手册为准）。
触点容量：AC 250V/5A、DC 30V/1A（可满足多数控制回路需求）。
电气寿命：≥10万次操作（在额定负载下）。

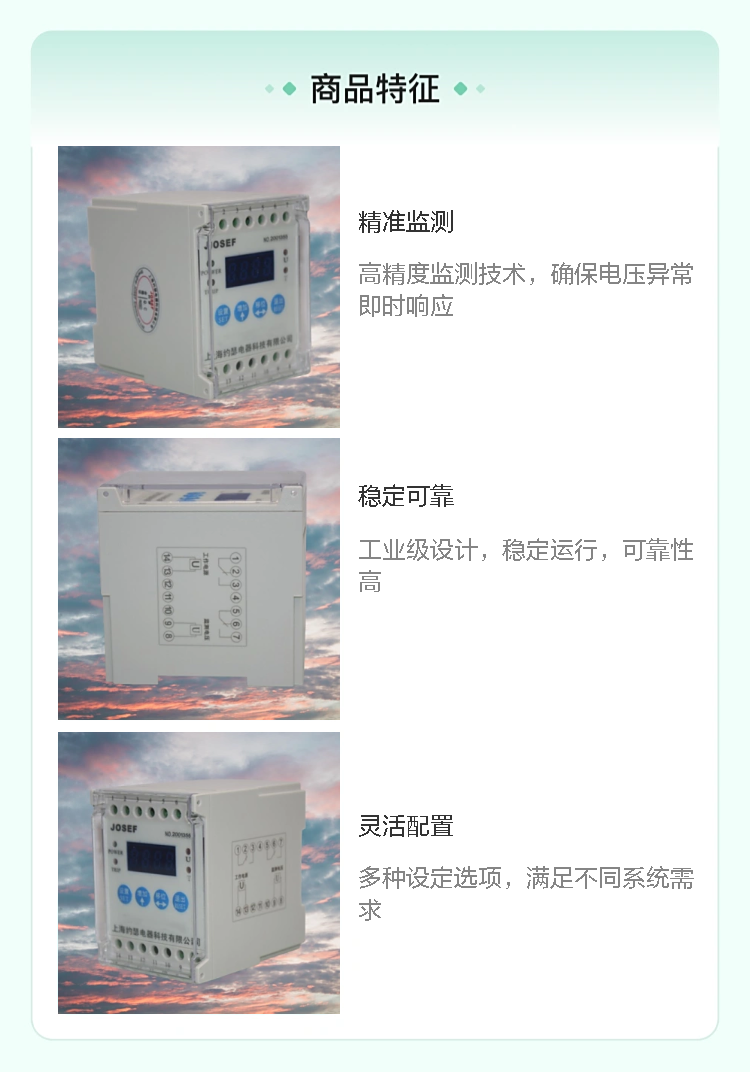

三、功能特性
高精度监测
采用真有效值（RMS）测量技术，准确反映实际电压值，不受波形畸变影响。
测量误差≤±1%，确保动作阈值设置精确。
可调阈值与延时
通过电位器或拨码开关设置过电压动作值，灵活适应不同场景需求。
延时功能可避免因电机启动、负载突变等引起的短暂过电压误动作。
状态指示与通信
LED指示灯：实时显示继电器工作状态（如电源、动作、报警）。
可选通信接口：如RS485（Modbus协议），支持远程监控与参数设置。
低功耗设计
静态功耗≤3W，适合长期运行，降低能源消耗。

四、应用场景
工业自动化
保护电机、泵、风机等设备免受电压波动损害。
例如：在电机启动过程中，若电压超过120%额定值，继电器触发报警或停机。
新能源系统
光伏、风电系统中监测并网电压，防止过电压导致设备损坏或脱网。
例如：当光伏逆变器输出电压超过110%额定值时，继电器切断并网开关。
数据中心与建筑配电
保护服务器、UPS、照明等负载免受电压冲击。
例如：在市电电压骤升时，继电器切断非关键负载，确保核心设备安全。
轨道交通
监测地铁、高铁供电系统电压，防止接触网电压异常影响列车运行。
例如：当接触网电压超过150%额定值时，继电器触发保护停机。

五、选型与安装
选型要点
确认额定电压与系统电压匹配（如AC 100V系统选用HOVS-100VAC-2H）。
根据保护需求选择动作阈值范围（如严格保护可选110%~120%动作值）。
触点容量需满足负载电流要求（如控制断路器线圈时，需核对线圈电流）。
根据环境条件选择防护等级（如IP20用于室内，IP54用于户外）。
安装步骤
安装于无强烈振动、无腐蚀性气体的环境中（如控制柜内）。
接线前断开电源，防止触电。
电压输入端需通过电压互感器（PT）隔离高电压，确保安全。
触点输出端根据控制逻辑连接（如常开触点接断路器跳闸线圈）。
固定继电器时使用标准导轨或螺丝，确保安装牢固。
调试与校准
使用可调电源模拟电压变化，测试动作值和返回值是否符合要求。
调整电位器或拨码开关设置阈值，并记录调试参数。
模拟过电压故障，验证触点动作是否可靠。

六、维护与故障处理
定期维护
每半年检查一次接线是否松动，防止接触不良。
每年用标准电源校准动作电压，确保精度。
清洁继电器表面灰尘，保持通风良好。
常见故障及处理
继电器不动作：
检查电源是否正常、接线是否正确。
验证动作阈值设置是否合理（如过电压阈值设置过高）。
误动作：
排查谐波干扰（如变频器、整流设备产生的谐波）。
检查电压采样回路是否接触良好。
触点烧蚀：
长期过载或频繁动作导致，需更换触点或继电器。
优化控制逻辑，减少触点动作次数（如增加延时功能）。
备件管理
储备同型号继电器作为备件，确保快速更换。
记录继电器使用年限，超过10年建议更换（即使无故障）。
