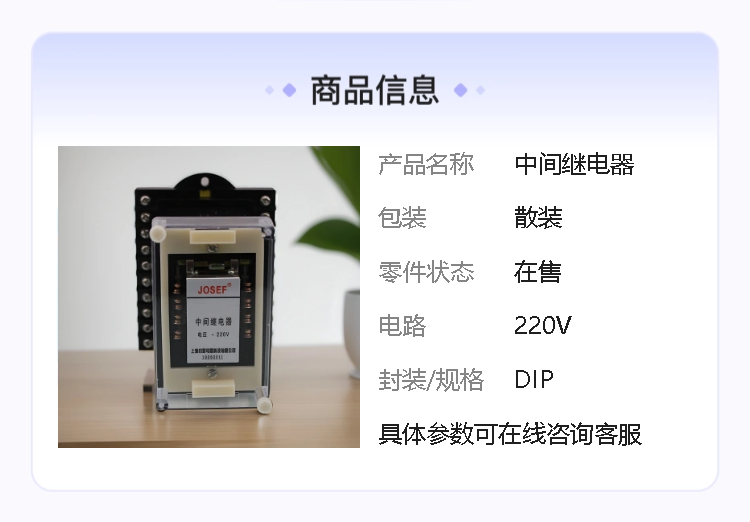

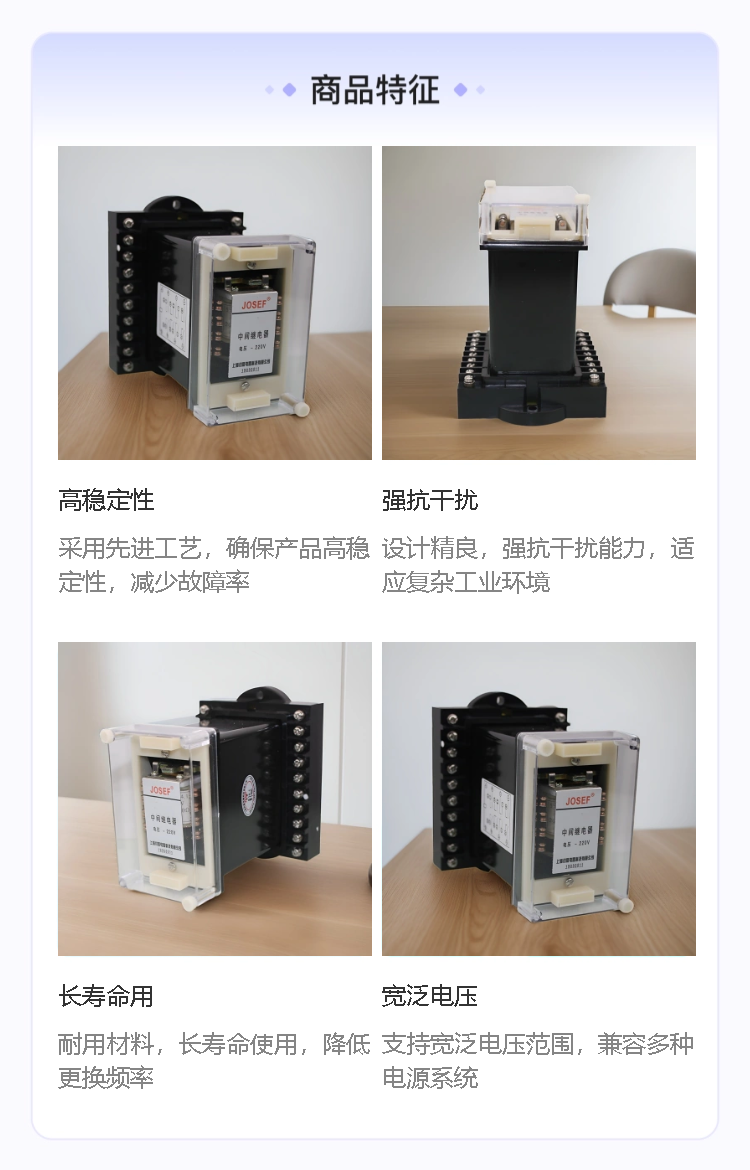

JOSEF约瑟 DZJ-204中间继电器 220V 板后不带底座

系列型号：
DZJ-201中间继电器
DZJ-202中间继电器
DZJ-203中间继电器
DZJ-204中间继电器
DZJ-205中间继电器
DZJ-206中间继电器
DZJ-207中间继电器
DZJ-208中间继电器
DZJ-209中间继电器
DZJ-210中间继电器
DZJ-211中间继电器
DZJ-212中间继电器
DZJ-213中间继电器
DZJ-214中间继电器
DZJ-215中间继电器
DZJ-216中间继电器
DZJ-217中间继电器
DZJ-218中间继电器
DZJ-219中间继电器
DZJ-220中间继电器
DZJ-221中间继电器
DZJ-222中间继电器

一、基本概述
DZJ-204中间继电器主要用于交直流操作的各种保护和自动控制装置中，以增加触点的数量及容量。其结构紧凑、性能稳定，广泛应用于工业自动化、电力系统等领域。

二、结构特点
线圈与导磁体：线圈装在“П”型导磁体上，导磁体上面有一个活动衔铁。
触点系统：导磁体两侧装有两排接触系统，接触系统由多个触点组构成。
信号指示：部分型号（如带“X”的型号）在“200”基本型基础上增加了一副带机械保持的动合信号触点，并带有动作信号指示器。

三、工作原理
动作原理：当中间继电器线圈施加的激励量等于或大于其动作值时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使触点接通、断开或切换被控制的电路。
复位原理：当线圈断电或激励量降低到小于其返回值时，衔铁和接触片在弹簧的作用下返回到原来位置。

四、主要参数与性能
动作值：继电器动作电压为额定电压的30%~70%。
保持值：保持电压不大于额定保持电压的70%，保持电流不大于额定保持电流的80%。
返回值：不小于额定值的5%。
介质强度：各导电电路连在一起与外露的非带电金属部分及外壳之间，以及线圈电路与触点电路之间，应能承受2kV（有效值）、50Hz的交流试验电压，历时1min的试验，而无绝缘击穿或闪络现象。
热性能：当环境温度为40℃时，电压绕组长期耐受110%额定电压，温升不大于65℃；电流绕组能耐受3倍额定电流，历时5s。
触点断开容量：在直流有感（τ=5ms）回路中，U≤250V，I≤1A时，继电器主触点的断开容量为50W；在交流（cosφ=0.4）回路中，U≤250V，I≤3A时，为250VA。
触点的接通能力：主触点长期允许通过电流为5A，信号触点长期允许通过电流3A。

五、应用范围
DZJ-204中间继电器适用于各种保护和自动控制装置中，如断路器控制回路、电动机保护回路、自动重合闸回路等。其增加触点数量和容量的特点，使得在复杂的控制系统中能够更灵活地实现信号传递和控制功能。

六、使用与维护
使用注意事项：
在使用前应检查继电器在运输和储藏过程中是否损坏。
继电器螺丝紧固件应无松动。
应按照产品说明书和相关标准进行操作。
维护方法：
定期检查继电器的外观、接线和触点状态。
保持继电器的工作环境温度和湿度在允许范围内。
避免继电器受到振动和冲击等不良影响。

综上所述，DZJ-204中间继电器具有结构紧凑、性能稳定、触点数量多、容量大等特点，在电力系统中发挥着重要作用。用户在使用和维护时应严格按照产品说明书和相关标准进行操作和维护，以确保其正常运行并发挥最大效益。
