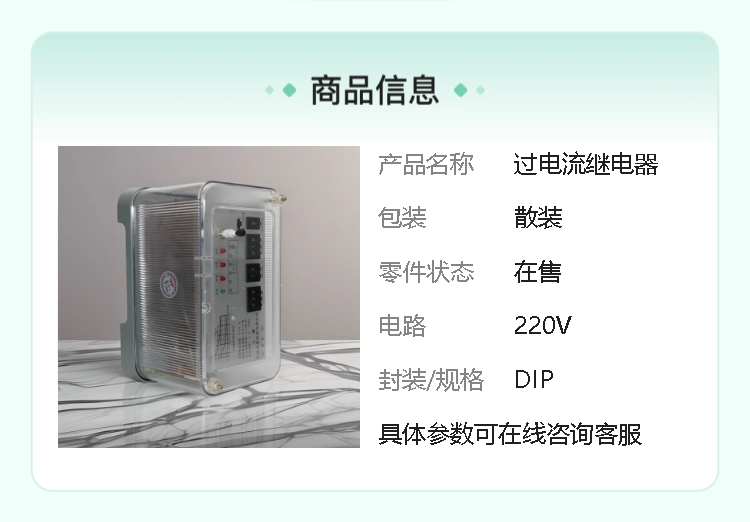

JOSEF约瑟 JGL-15/5过电流继电器 板后安装 抗干扰强

系列型号：
JGL-16静态反时限过流继电器，
JGL-15静态反时限过流继电器，
JGL-14静态反时限过流继电器，
JGL-13静态反时限过流继电器，
JGL-12静态反时限过流继电器，
JGL-11静态反时限过流继电器

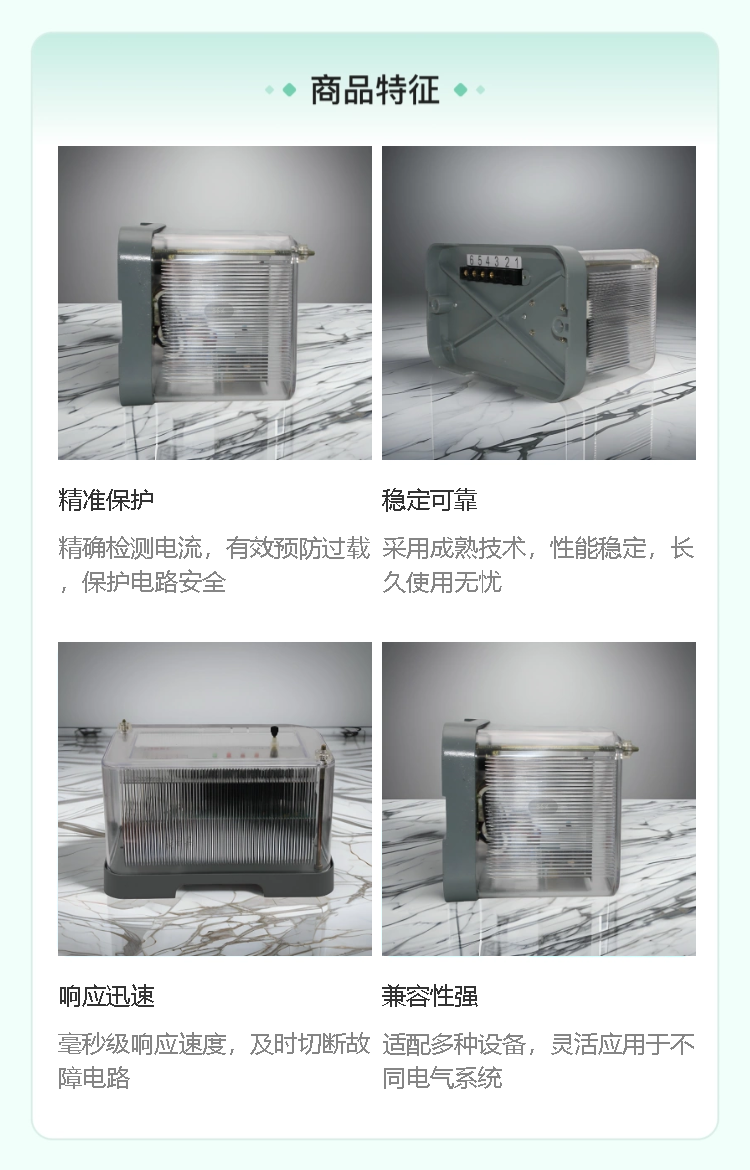

主要特点
反时限特性：在设备过负荷或短路时，能按预定的时限可靠动作，发出信号或切除故障部分。
高精度与宽整定范围：采用集成电路静态型设计，整定范围为2~9.9A，级差为0.1A，整定方便且精度高。
低功耗与快速动作：功耗低，动作时间快，返回系数高。
高可靠性：执行电力行业标准DL478-2001《静态继电器保护及安全自动装置通用技术条件》，确保产品的高可靠性。

技术参数
额定电压：辅助直流电压额定值为48V±10%、110V/220V±20%；交流额定电压可选110V、220V（AC/DC）。
过流整定范围：2A~9.9A，级差0.1A。
速动电流整定范围：速动电流=速动倍数×整定电流，速动倍数整定范围为2倍~9.9倍，级差0.1倍。
延时时间整定范围：0.05s~9.99s，级差0.01s。
速动动作时间：在1.2倍速动电流时的动作时间不大于50ms。
返回系数：不小于0.9。
功耗：额定电流时功率消耗不大于6VA。
触点容量：
接通容量：在直流电压不超过250V时，触点连续接通电流为10A。
断开容量：在电压不超过250V的感性负荷回路中（L/R=5ms），分断容量为50W。
过载能力：触点能可靠地断开1.5倍规定容量的电流5次，且触点性能仍符合技术标准的要求。
绝缘性能：
绝缘电阻：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ。
绝缘耐压：继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象。
环境条件：
环境温度：-15℃~55℃。
工作电压：不大于120%额定电压。
周围磁场强度：小于0.5mT。
环境相对湿度：不大于90%。
大气压力：80~110KPa。
海拔高度：不大于2500米。

应用场景
JGL-15/5过电流继电器广泛应用于各种需要电流保护的场景，如电力系统中变压器、电机等主设备的保护，输配电系统的继电保护，以及工业自动化领域中的控制回路和信号回路保护等。

替代性
JGL-15/5过电流继电器是GL-15型过流继电器的理想更新换代产品，在精度、稳定性、整定方式、安全系数上均优于后者，现广泛使用于煤矿等高压柜改造中。
