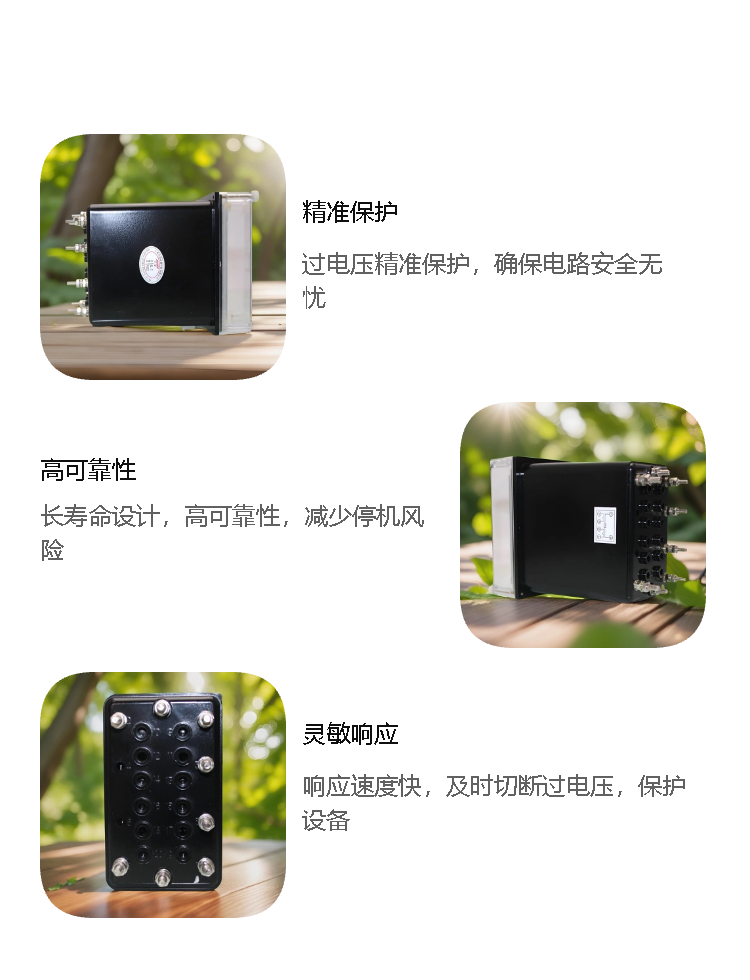

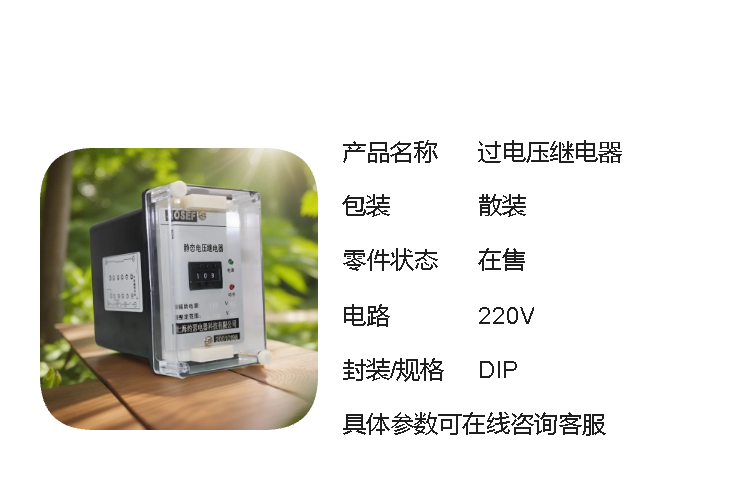

JOSEF约瑟 HBDY-801A2/A过电压继电器 220VAC 板前接线

系列型号
HBDY-801A1/D静态电压继电器
HBDY-801A1/A静态电压继电器
HBDY-801B1/D静态电压继电器
HBDY-801B1/A静态电压继电器
HBDY-801A2/D静态电压继电器
HBDY-801A2/A静态电压继电器
HBDY-801B2/D静态电压继电器
HBDY-801B2/A静态电压继电器

一、基本功能与用途
功能：判别电力设备的电压升高，用作过电压保护。
用途：广泛应用于发电机、变压器和输电线路等电力设备的保护系统中，确保设备在过电压情况下能够安全稳定运行。

二、技术特点
高精度与稳定性：采用集成运算放大器作为核心元件，具有大于10*的开环放大倍数和极小的失调电压、电流，保证了继电器的高精度和稳定性。
快速响应：动作时间小于30ms，能够快速响应电压变化，有效防止设备因过电压而受损。
整定直观方便：保护整定值通过继电器面板上的拨轮开关整定，并标明整定计算公式，整定直观、方便，调试简单。
抗干扰能力强：符合DL478-92（静态继电保护及安全自动装置通用技术条件）标准，具有良好的抗干扰性能。
绝缘水平高：继电器各导电端子与外壳之间具有良好的绝缘性能，能承受较高的工频电压而不击穿或飞弧。

三、主要参数
额定电压：100V、220V、380VAC等多种规格可选。
触点容量：250V5A，具备较高的切断负载能力。
辅助电源：支持多种电压规格，如220VDC/110VDC/48VDC以及110VAC/220VAC/240VAC/380VAC等。
功耗：在不同电压下功耗不同，但均保持在较低水平。
绝缘电阻：不小于300MΩ（使用500V兆欧表测量）。
绝缘耐压：能承受工频电压2KV（历时1分钟无击穿或飞弧现象）。

四、工作环境与条件
温度范围：储存和运输过程中的极限温度为-25°C至+70°C，使用环境温度一般不超过55°C。
海拔高度：使用地点的海拔高度不大于2500米。
环境要求：使用环境的周围介质无爆炸危险，不含有腐蚀性气体，所含导电尘埃的浓度不应使绝缘水平降低到允许极限值以下。

五、应用实例
HBDY-801A2/A过电压继电器常被安装在电力系统的关键位置，如发电机出口、变压器进线侧等，以实现对电力设备的过电压保护。在电力设备运行过程中，一旦检测到电压超过设定值，继电器将迅速动作，切断故障电路或发出报警信号，从而保护设备免受过电压损害。

综上所述，HBDY-801A2/A过电压继电器是一种性能优越、功能强大的电力保护设备，在电力系统中发挥着重要的作用。
