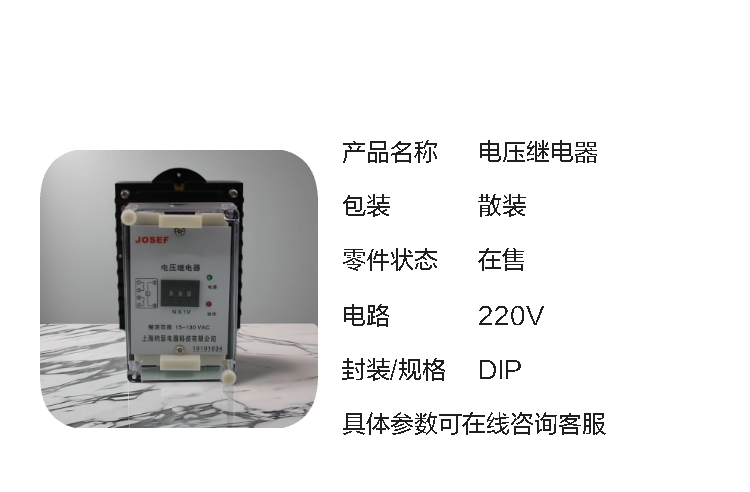

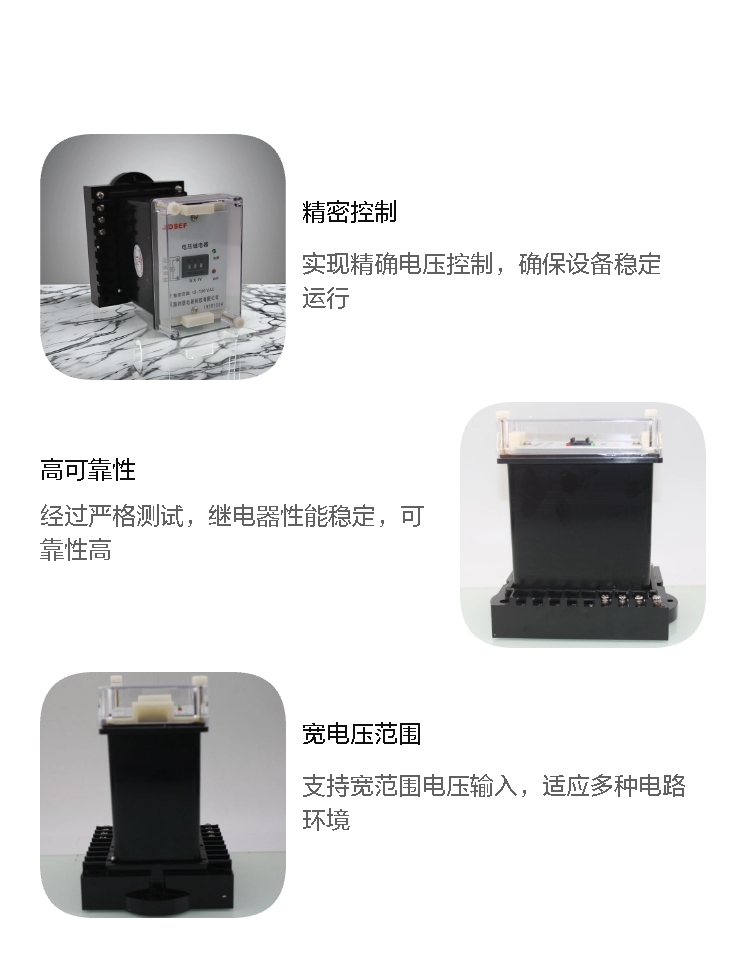

JOSEF约瑟 JY-32电压继电器 DC220V 0.5~99.5V 板后安装

系列型号：
JY-11电压继电器；
JY-11A电压继电器；
JY-11B电压继电器；
JY-12电压继电器；
JY-12A电压继电器；
JY-12B电压继电器；
JY-21电压继电器；
JY-21A电压继电器；
JY-21B电压继电器；
JY-22电压继电器；
JY-22A电压继电器；
JY-22B电压继电器；
JY-31电压继电器；
JY-31A电压继电器；
JY-31B电压继电器；
JY-32电压继电器；
JY-32A电压继电器；
JY-32B电压继电器；

1、技术参数
额定参数
额定电压：常见规格有交流100V、220V、380V等，不同型号可能有所差异，需根据实际电路电压进行选择。例如在10kV配电系统中，电压互感器二次侧输出电压通常为100V，此时可选择额定电压为100V的JY-32电压继电器。
额定频率：一般为50Hz，与我国电力系统标准频率一致，部分进口设备或特殊应用场景可能为60Hz。

动作参数
动作电压整定范围：动作电压可在一定范围内进行调节，以满足不同保护需求。例如，某型号JY-32电压继电器动作电压整定范围为70V - 120V（对应额定电压100V时），用户可根据系统实际情况，将动作电压整定为合适值，如90V。
返回系数：返回系数是返回电压与动作电压的比值，通常要求大于0.85，以保证继电器动作的可靠性和稳定性。比如动作电压为90V，返回电压应不低于90×0.85 = 76.5V。

触点参数
触点数量：一般有2 - 4对常开、常闭触点，可根据实际控制需求进行选择。例如，需要同时控制报警信号和断路器跳闸时，可选择具有两对常开触点和两对常闭触点的继电器。
触点容量：指触点能够安全承载的电压和电流值，常见的触点容量为交流250V、5A，直流30V、5A等。在控制小型接触器线圈时，若接触器线圈额定电压为220V、电流为0.5A，JY-32电压继电器的触点容量满足要求。

时间参数
动作时间：从电压达到动作值到继电器触点动作所需的时间，一般不超过几十毫秒，以保证快速响应电压异常。例如，在过电压保护中，动作时间短可减少电气设备遭受过电压冲击的时间。
返回时间：从电压恢复正常到继电器触点返回所需的时间，通常也较短，以保证系统及时恢复正常运行。

2、工作原理
JY-32电压继电器主要由电压变换器、整流滤波电路、比较器、执行机构和触点系统等部分组成。

电压变换：通过电压互感器将电力系统中的高电压按比例变换为适合继电器测量的低电压，输入到电压变换器中。例如，在10kV系统中，电压互感器将10kV电压变换为100V电压。
整流滤波：电压变换器输出的交流电压经整流电路变为直流电压，再通过滤波电路滤除交流分量，得到平滑的直流电压信号。
比较判断：将滤波后的直流电压信号与预先整定的动作电压值进行比较。当电压信号大于动作电压值（过电压保护）或小于动作电压值（欠电压保护）时，比较器输出相应的控制信号。
执行动作：控制信号驱动执行机构，使继电器触点动作。常开触点闭合，常闭触点断开，从而实现对外部电路的控制，如发出报警信号、跳开断路器等。

3、常见故障及处理方法
继电器不动作
故障原因：输入电压过低，未达到动作电压；整定值设置错误；内部元件损坏，如电压变换器故障、比较器损坏等；触点卡涩。
处理方法：使用万用表测量输入电压，若电压过低，检查电源及线路；核对整定值设置，确保其符合要求；对内部元件进行检测和维修，如更换损坏的电压变换器或比较器；检查触点，清除卡涩物，必要时进行润滑处理。

继电器误动作
故障原因：整定值设置不合理，过于灵敏；电磁干扰导致信号失真；电源电压波动较大；继电器老化，性能不稳定。
处理方法：重新调整整定值，适当提高动作门槛；采取屏蔽、滤波等抗干扰措施，减少电磁干扰的影响；安装稳压电源，稳定电源电压；对老化继电器进行更换。

触点接触不良
故障原因：触点表面氧化、烧蚀；触点压力不足；触点表面有异物。
处理方法：用砂纸轻轻打磨触点表面，去除氧化层和烧蚀痕迹；调整触点压力，使其达到规定值；清除触点表面的异物，确保触点接触良好。
