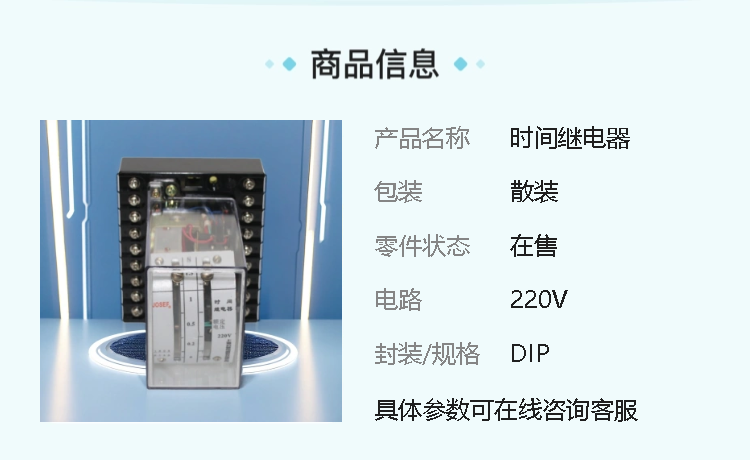

| 品牌 |
JOSEF约瑟 |
型号 |
DS-23 |
| 包装 |
散装 |
零件状态 |
在售 |
| 电路 |
220V |
封装/规格 |
DIP |
| 供应商器件封装 |
箱装 |
最小包装量 |
1 |
| 数量 |
1 |
封装 |
盒装 |
| 批号 |
1 |
|
系列型号：
DS-21时间继电器；
DS-22时间继电器；
DS-23时间继电器；
DS-24时间继电器；
DS-21C时间继电器；
DS-22C时间继电器；
DS-23C时间继电器；
DS-24C时间继电器；
DS-25时间继电器;
DS-26时间继电器;
DS-27时间继电器;
DS-28时间继电器;

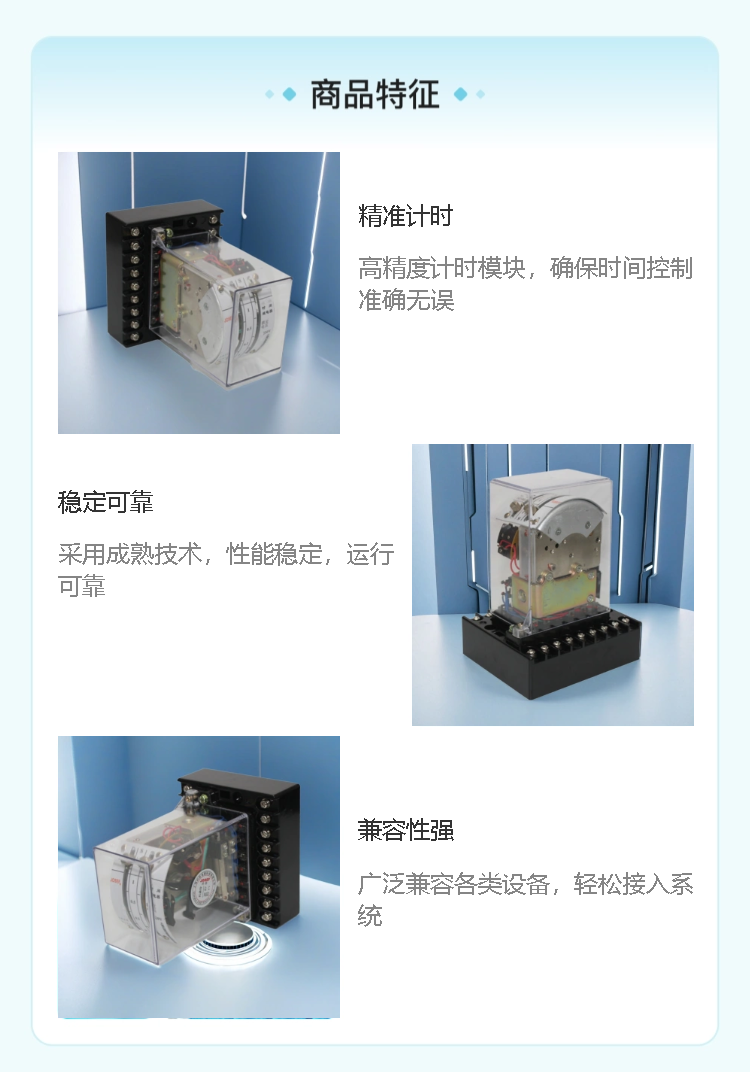

一、产品特性
结构特点：
采用电磁式唧子吸入型结构。
光体结构采用标准组件，如 JK-1（凸出式后接线）、JKF-1Q（凸出式前接线）、JK-6/1（嵌入式后接线）等。
触点配置：
具有一付瞬动转换触点。
一付滑动延时主触点。
一付终止延时主触点。
延时调节：
延时整定范围可根据型号不同而有所差异，例如 DS-23 的延时整定范围为 2.5~10 秒。
延时时间可通过移动静触点位置进行调整，并由指针在刻度盘上指示。
二、技术参数
额定电压：支持多种额定电压，如直流 24V、48V、110V、220V 以及交流 110V、127V、220V、380V 等。
动作值：对于 DS-21~24 不大于 70% 额定电压；对于 DS-21C~24C 不大于 75% 额定电压；对于 DS-25~28 不大于 85% 额定电压。
返回值：不小于 5% 额定电压。
触点容量：在电压不超过 250V，电流不超过 5A，时间常数为 5±0.75ms 的直流有感负荷电路中，产品输出触点的断开容量为 50W。
介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受 2000V（有效值）50Hz 的交流电压历时 1 分钟试验而无绝缘击穿或闪络现象。
三、工作原理
当电压加在线圈两端时，唧子（铁心）克服塔形弹簧的反作用力被吸入，瞬动动合触点闭合，动断触点断开。同时延时机构开始启动，经过一定的整定时间后，先闭合滑动主触点，再经过一定时间后，闭合终止动合触点，从而得到所需延时。当线圈断电时，在塔形弹簧作用下，使唧子和延时机构返回原位。
四、应用场景
DS-23 时间继电器广泛应用于各种保护和自动控制线路中，如电力系统、工业自动化控制系统等。它可以用作延时启动、延时关闭、延时报警等控制任务。
五、市场情况
市场上有多家厂商生产 DS-23 时间继电器，如上海约瑟电器有限公司等。这些产品以其优良的性能和可靠的质量赢得了用户的信赖。用户可以根据自身需求选择合适的供应商进行采购。
