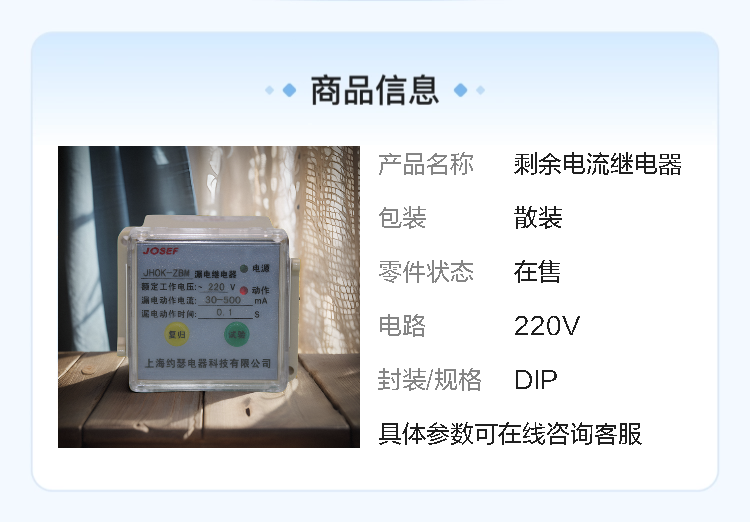

JOSEF约瑟 JHOK-ZBM1漏电继电器 300mA 0.3s Φ150mm

系列型号：
JHOK-ZBM1 DH-25L
JHOK-ZBM1 DH-45L
JHOK-ZBM1 DH-100L
JHOK-ZBM1 DH-75L
JHOK-ZBM1 DH-150L
JHOK-ZBM1 DH-200L
JHOK-ZBM1 DH-30L
JHOK-ZBM1 DH-110L
JHOK-ZBM1 DH-180L

一、基本功能
JHOK-ZBM1漏电继电器适用于交流电压至660V或更高的TN、TT、和IT系统，频率为50Hz。它通过零序电流互感器检测出超过整定值的零序（剩余）漏电电流，并与分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，作漏电和触电保护之用。此外，它还可以配备蜂鸣器、信号等各种声光器件结合组成漏电报警装置。

二、技术参数
动作电流：可调范围广，如30/100/200/500mA或100/300/500/1000mA等，用户可根据实际需求进行设定。
动作时间：分为快速型和延时型。快速型动作时间小于0.1秒，适用于对人身安全要求极高的场合；延时型动作时间可在0.1秒至2秒之间调整，适用于需要避免瞬时干扰的场合。
额定电压：支持AC380V、660V、690V、1140V等多种电压等级。
工作电压：支持DC24V、AC110V、AC127V、AC220V、AC380V等多种工作电压。
互感器孔径：提供多种规格，如25mm、45mm、75mm、100mm、150mm、160mm、220mm等，以及矩形方型（跑道式）等多种选择，适配不同线径。
触点形式：1组常开和1组常闭，触点容量大，能断开不大于250V，时间常数为5±0.75mS的直流有感负荷电路为50W；电压不大于250V的交流电路为50VA。继电器可长期接通5A。
功耗：低功耗设计，额定电压下均不大于5W。
绝缘性能：绝缘电阻不小于10MΩ（也有说法为不小于300MΩ，具体取决于测量条件和标准），能承受2000V（有效值）50Hz交流电压历时1分钟试验而无绝缘击穿或飞弧现象。
环境条件：工作温度范围为-15℃至55℃（也有说法为-10℃至+50℃），储存温度范围为-25℃至+70℃，环境湿度不大于90%，海拔高度不大于2500米。

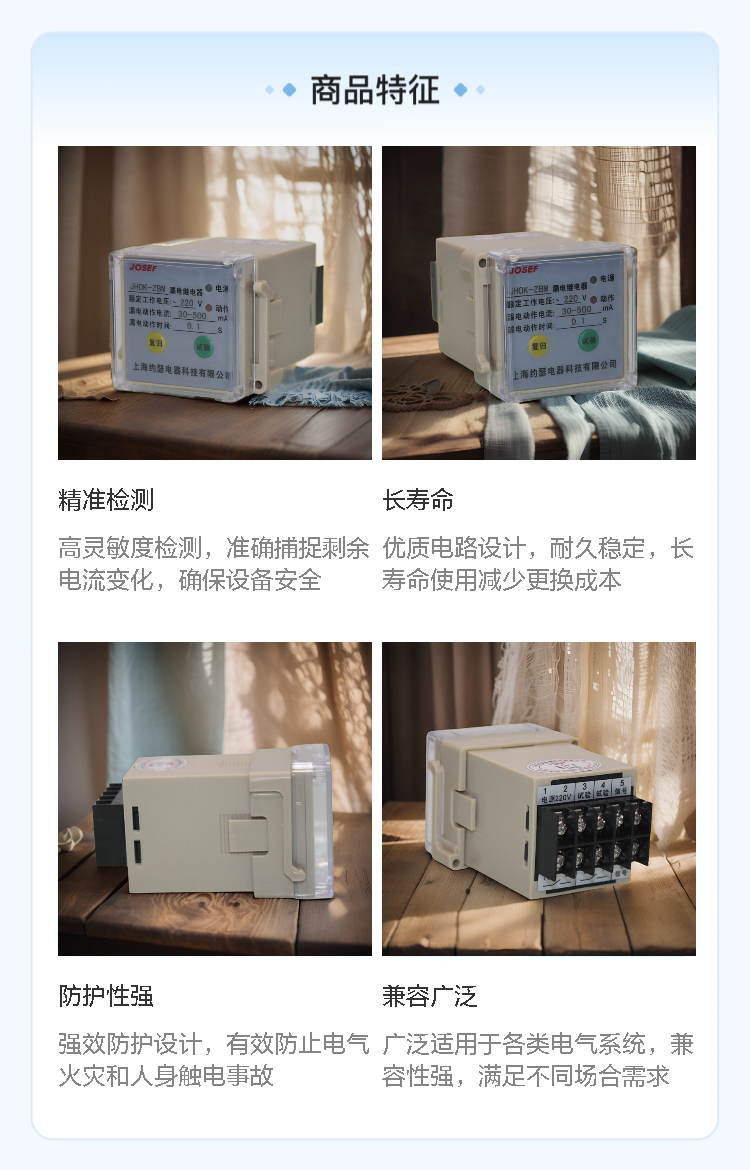

三、产品特点
高精度与高可靠性：采用零序电流检测法，基于MCU的密集型设计，抗干扰能力强，适应复杂电磁环境。
分级保护：支持快速型和延时型动作时间，配合使用时对干线和支线进行分级选择保护，可替代过去LLJ-□F(S)、LLJ-□H(S)、JD1及JD3系列漏电继电器。
安装方便：支持嵌入式面板或导轨安装，方便用户根据实际应用场景进行选择。
易于维护：具有复位、指示、报警等功能，便于故障排查和维护。

四、应用场景
JHOK-ZBM1漏电继电器广泛应用于各种需要漏电保护的场所，如：
工业自动化设备：为电机、变压器等执行元件提供漏电保护，避免设备损坏或人员触电。
建筑配电系统：在住宅、商业建筑中作为分支回路保护，防止漏电引起的火灾或触电事故。
电力系统：与断路器、接触器等组合成漏电保护装置，提升电网安全性。
煤矿井下配电系统：适用于无中性点接地的低压配电系统，检测漏电信号并切断故障电路，防止瓦斯爆炸等事故。
