JOSEF约瑟 JELR-320FT漏电继电器 Φ100mm 300mA 嵌入式面板

系列型号：
JELR-15FT漏电继电器
JELR-25FT漏电继电器
JELR-32FT漏电继电器
JELR-63FT漏电继电器
JELR-100FT漏电继电器
JELR-120FT漏电继电器
JELR-160FT漏电继电器
JELR-200FT漏电继电器
JELR-250FT漏电继电器
JELR-320FT漏电继电器
JELR-400FT漏电继电器
JELR-630FT漏电继电器
JELR-800FT漏电继电器
JELR-1000FT漏电继电器
JELR-1500FT漏电继电器
JELR-2000FT漏电继电器
JELR-15FTS漏电继电器
JELR-25FTS漏电继电器
JELR-32FTS漏电继电器
JELR-63FTS漏电继电器
JELR-100FTS漏电继电器
JELR-120FTS漏电继电器
JELR-160FTS漏电继电器
JELR-200FTS漏电继电器
JELR-250FTS漏电继电器
JELR-320FTS漏电继电器
JELR-400FTS漏电继电器
JELR-630FTS漏电继电器
JELR-800FTS漏电继电器
JELR-1000FTS漏电继电器
JELR-1500FTS漏电继电器
JELR-2000FTS漏电继电器

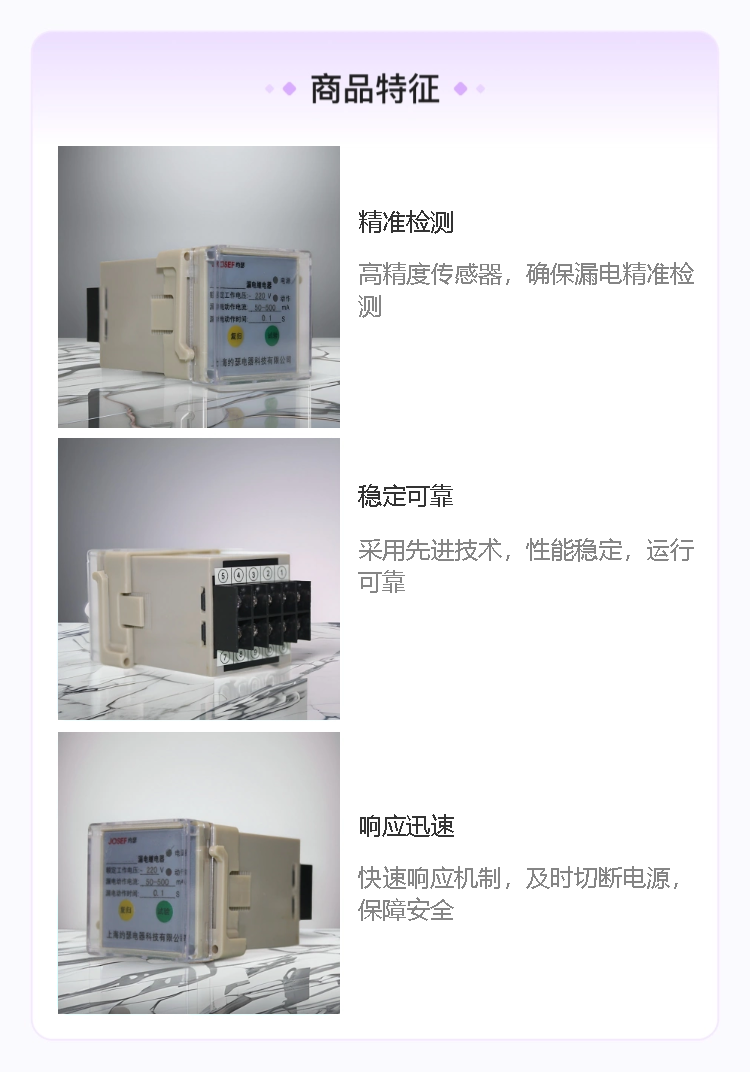

一、产品概述

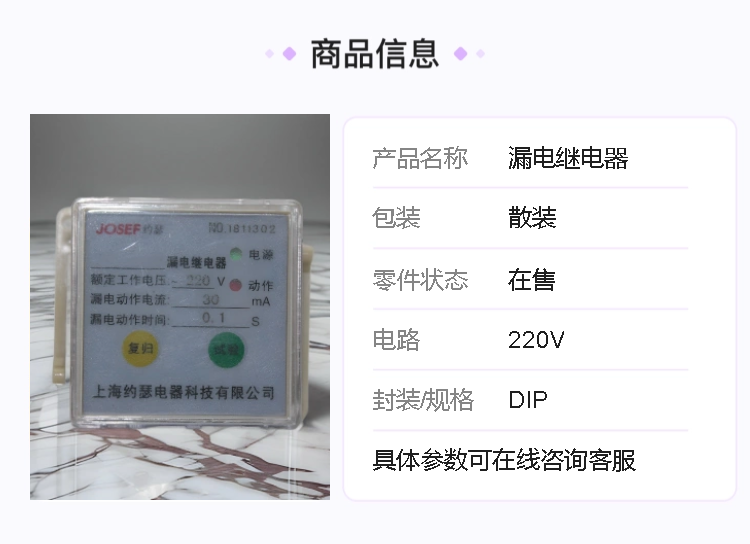

产品型号：JELR-320FT
触点形式：1开1闭
应用领域：城建交通、冶金化工等领域
主要组成：零序电流互感器、电子线路、试验回路及出口继电器

二、主要用途及特点
主要用途：JELR-320FT漏电继电器适用于交流电压至690V，频率为50Hz，电流至1500A及以下漏电继电器中性点接地电路中。它可与带分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，作漏电和触电保护之用，也可配备蜂鸣器、信号灯等各种声光指示器件结合组成漏电报警装置。
主要特点：
体积小，安装使用方便，安装方式可分为嵌入式面板或者导轨安装。
动作值固定分档可调，具有动作可靠、连续供电稳定、操作简易等特点。
漏电动作电流值可调，动作时间分快速型和延时型，配合使用时对干线和支线进行分级选择保护。

三、主要技术参数
额定参数：
额定电压：380V、660V、690V（可根据实际需求选择）
额定漏电动作电流（mA）：30mA300mA范围可调，50mA500mA范围可调（具体范围可能因产品批次或定制需求而异）
额定漏电不动作电流（mA）：15mA~250mA
动作时间：
快速型动作时间：≤0.1s
延时型动作时间：0.1s、0.2s、0.5s可选
触点容量：220V 5A
互感器孔径：25mm、45mm、100mm、150mm、200mm或方形非标（具体孔径可能因产品型号或定制需求而异）
功耗：≤5W
绝缘性能：
绝缘电阻：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ（部分产品可能要求不小于300MΩ）
绝缘耐压：继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件：
环境温度：-15℃55℃（部分产品可能要求-10℃50℃）
工作电压：不大于120%额定电压
工作位置：任意
周围磁场强度：小于0.5mT
环境相对湿度：不大于90%
大气压力：80~110KPa
温度：-25℃~+70℃（存储温度）
海拔高度：不大于2500米

四、工作原理
当穿过零序电流互感器的电路发生对地漏电时，IA+iB+iC+iN≠0（三相电流不平衡），零序电流互感器付边产生一个感应信号。此信号经电子电路处理，当漏电电流达到动作值时，使可控硅导通，出口继电器动作，利用常开、常闭触点控制主线路断路器或接触器断开，从而达到保护的目的。试验回路由电阻、按键等元件组成，当按下按键后，即有电流流过互感器，相当于主电路发生了漏电，漏电继电器动作。

五、使用注意事项
漏电继电器应按照制造商的指示正确安装，并遵守相关的安全规范。
定期测试漏电继电器的功能，以确保其能够及时触发切断电源。
保持漏电继电器干净，并避免受到灰尘、湿气等污染物的影响。
在安装漏电继电器的位置，应贴上明显的警示标志，提醒人们在操作电路时注意漏电保护和安全事项。
如果检测到漏电继电器存在故障或不正常的工作情况，应立即停止使用，并联系专业电气工程师进行维修或更换。

综上所述，JELR-320FT漏电继电器具有多种优点和广泛的应用领域。在使用时，应严格遵守其使用条件和注意事项，以确保其正常工作并延长使用寿命。
