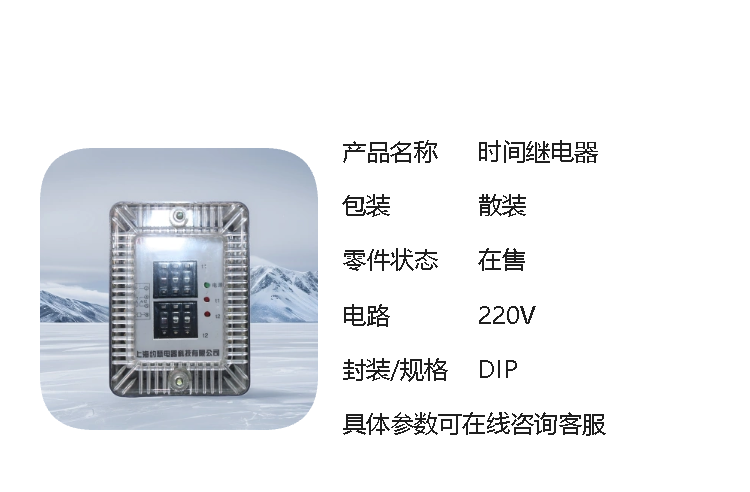

JOSEF约瑟 SSJ-12B时间继电器 DC110V 0.1s~99.9S

系列型号：
SSJ-11B静态时间继电器；（双延时）
SSJ-11A静态时间继电器；（单延时）
SSJ-12A静态时间继电器；（单延时）
SSJ-12B静态时间继电器； （双延时）
SSJ-21B静态时间继电器；（双延时）
SSJ-21A静态时间继电器；（双延时）
SSJ-22A静态时间继电器；（双延时）
SSJ-22B静态时间继电器；（双延时）
SSJ-31B静态时间继电器；（双延时）
SSJ-31A静态时间继电器；（双延时）
SSJ-32A静态时间继电器；（双延时）
SSJ-32B静态时间继电器；（双延时）
SSJ-41B静态时间继电器；（双延时）
SSJ-41A静态时间继电器；（双延时）
SSJ-42A静态时间继电器；（双延时）
SSJ-42B静态时间继电器；（双延时）

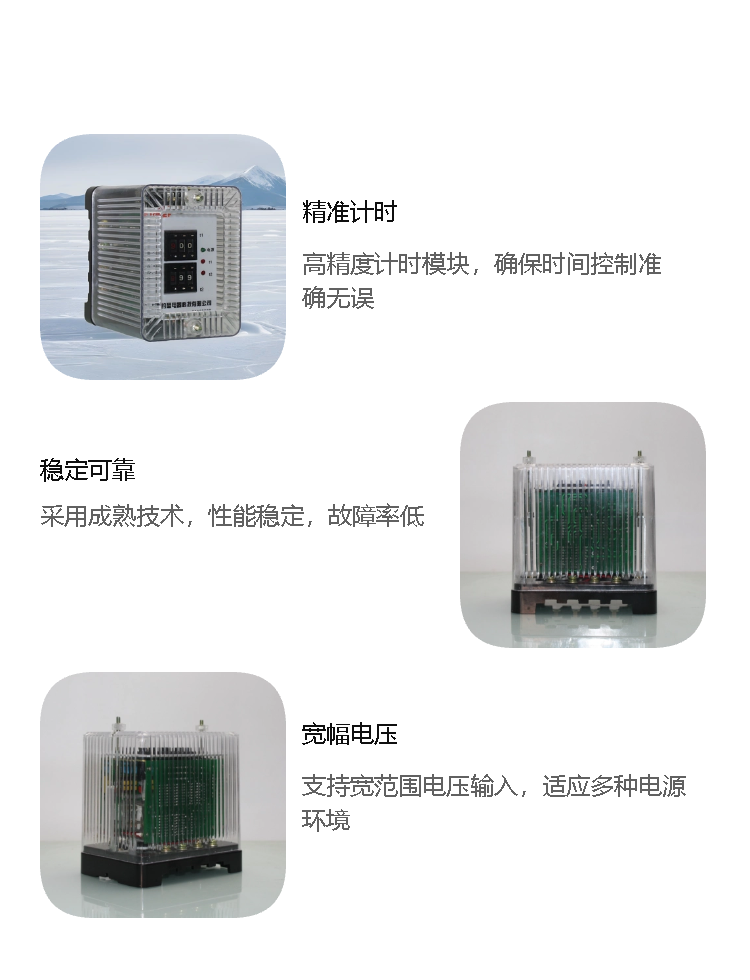

一、产品特点
高精度：采用进口CMOS集成电路构成，通过晶体振荡器和时间补偿预置电路，确保极高的延时精度，即使对于极短的延时值也能严格符合整定值。
低功耗：继电器内部采用节能设计，功耗小，适合长期工作。
动作时间准确：通过BCD码拨码开关整定延时值，整定直观方便，且改变整定值无需进行校验。
双延时功能：继电器具有双延时回路，延时相对独立，并各自驱动一个执行继电器，两个执行继电器的动合触点可按延时长短作为继电器的中止和滑动触点使用。
交直流通用：工作电源采用开关电源变换，支持交直流通用，方便在不同电源环境下使用。

二、技术参数
延时范围：0.02s~9.99s
触点类型：单延时（即1副延时动合触点，1副瞬动转换触点）
电源类型：交流110V、220V；直流48V、110V、220V
延时整定值平均误差：不大于整定值的0.1%+3ms
延时一致性：不大于整定值的(3~10ms)
触点容量：
直流有感（τ=5ms）回路：U≤250V，I≤0.5A，为30W
交流（cosΦ=0.4）回路：U≤250V，I≤1A，为100VA
介质强度：继电器各导电电路连在一起与外露的非带电金属部分及外壳之间，能承受2kV（有效值），50Hz的交流电压历时1min试验，无绝缘击穿或闪络现象
电寿命：5×103次
机械寿命：10?次

三、工作原理
SSJ-12B时间继电器通常由振荡器、分频器和三级脉冲计数器组成。继电器平时不带电，一旦施加额定电压后，内部瞬动继电器动作，同时晶振起振，产生时钟脉冲。经分频后由计数器计脉冲数，当所计脉冲数达到延时整定值时，触发器翻转，驱动出口继电器动作，实现所需延时。

四、应用与安装
SSJ-12B时间继电器广泛应用于电力系统、工业自动化等领域，用于实现延时控制。其安装方式多样，包括凸出固定式、凸出插拔式等，方便用户根据实际需求进行选择。

五、优势与替代
SSJ-12B时间继电器相较于传统的电磁型时间继电器，具有延时精度高、功耗小、动作时间准确等优势，是替代电磁型时间继电器的理想产品。同时，其双延时功能和交直流通用的特点也增加了其应用的灵活性和广泛性。
