JOSEF约瑟 DJ-ZB2-32A漏电继电器 Φ25 板后接线 种类多样

系列型号
DJ-ZB1
DJ-ZB2
DJ-ZB3
DJ-ZB4
DJ-ZBS1
DJ-ZBS2
DJ-ZBS3
DJ-ZBS4
DJ-ZB5
DJ-ZBS5

一、核心功能
DJ-ZB2-32A漏电继电器是电子式电流动作型保护装置，适用于交流电压660V及以下系统（如TN、TT、IT系统），频率50Hz。其核心功能为：

漏电保护：检测线路中的剩余电流（漏电电流），当电流超过设定值时，触发断路器或接触器切断电路，防止设备损坏或电气火灾。
触电保护：通过快速响应漏电电流，提供间接接触保护，降低人身触电风险。
分级保护：支持快速型（≤0.1s）和延时型（0.2~2s）动作时间，可与干线、支线保护装置配合，实现选择性保护。

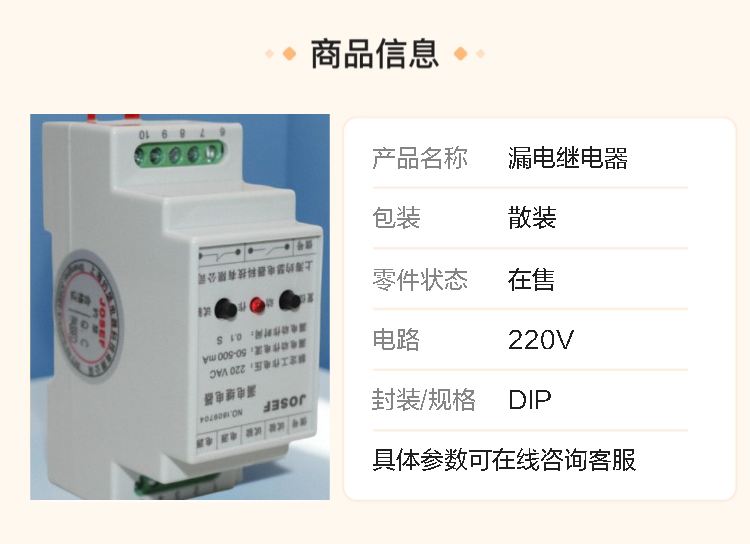

二、关键技术参数
额定电流：32A
适配线路额定电流为32A的场景，适用于中小型设备或分支线路保护。
零序孔径：φ25mm
零序电流互感器孔径为25mm，可穿入截面积≤25mm2的导线（如10mm2、16mm2导线），需根据实际线径选择匹配型号。
工作电压：AC220V（可定制）
标准工作电压为交流220V，支持定制其他电压等级（如AC380V、AC660V），适应不同系统需求。
漏电动作电流：50~500mA（分挡可调）
用户可根据保护需求调整动作电流值（如50mA、100mA、200mA等）。
漏电不动作电流为动作电流的一半（如动作电流100mA时，不动作电流为50mA），避免误动作。
动作时间：
快速型：≤0.1s，适用于对触电保护要求高的场景。
延时型：0.2~2s，适用于与下级保护装置配合，实现选择性跳闸。
触点容量：
直流电路：250V、时间常数5±0.75ms的直流有感负荷电路中，触点容量为50W。
交流电路：电压≤250V的交流电路中，触点容量为50VA。
长期接通电流：5A，可长期承载小电流负载。
功耗：≤5W
额定电压下功耗低，节能环保。
环境适应性：
温度：-10℃~+50℃，适应恶劣环境。
湿度：≤90%RH，防潮性能良好。

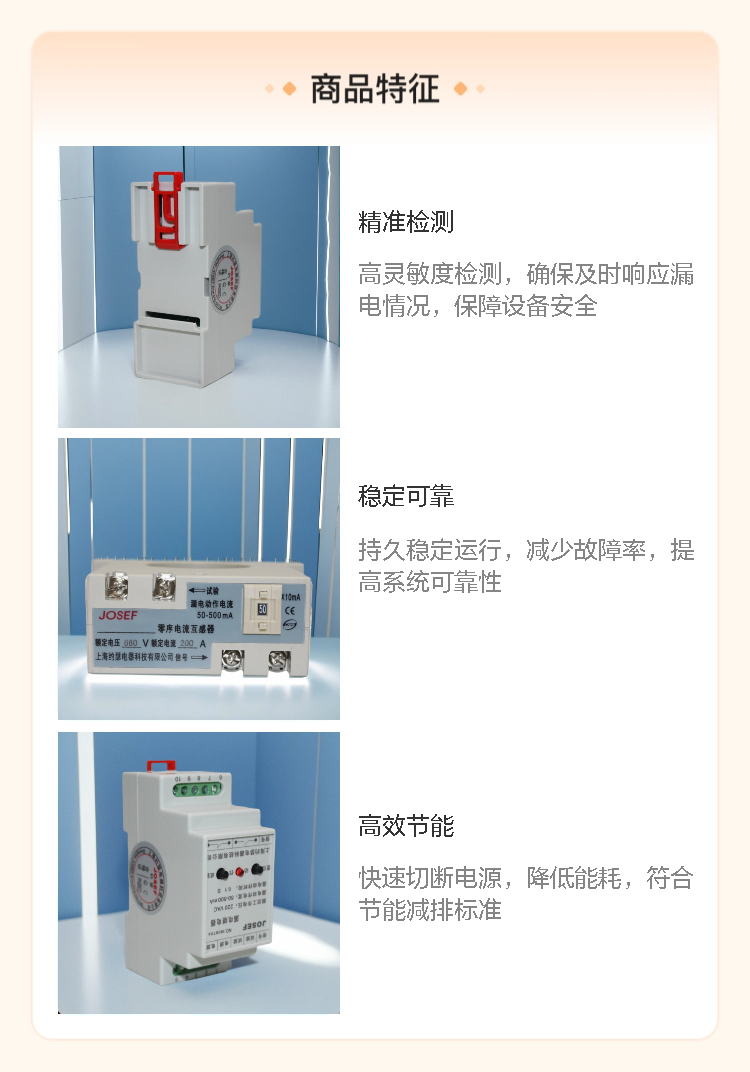

三、结构与设计特点
安装方式：
支持导轨安装（如35mm标准导轨）或面板嵌入式安装，体积小巧（主机尺寸约88×36×60mm），节省空间。
高精度与可靠性：
采用零序电流互感器检测漏电电流，结合电子线路处理信号，动作值误差≤±3%，一致性≤1%。
触点采用优质材料，电寿命达100,000次，确保长期稳定运行。
抗干扰能力强：
电子线路设计优化，有效抑制谐波干扰，避免误动作。

四、应用场景
工业领域：
保护电动机、变频器、电焊机等设备，防止因漏电引发的设备损坏或火灾。
适用于化工、冶金、矿山等潮湿、粉尘环境，需定期检查继电器功能。
建筑领域：
保护配电系统中的分支线路，防止电气火灾。
与低压断路器或接触器组合，形成漏电保护装置。
交通运输：
保护轨道交通、船舶等移动设备的电气系统，确保运行安全。

五、选型与使用建议
确认额定电流：
根据线路负载电流选择匹配型号（如32A、40A、100A等），避免过载或保护失效。
零序孔径匹配：
根据导线截面积选择孔径（如φ25mm适配10mm2、16mm2导线），确保穿线方便且检测准确。
动作电流与时间设定：
根据保护需求调整动作电流值。
快速型适用于末端保护，延时型适用于干线保护。
