JOSEF约瑟 SRS-230VAC-4Z-10A中间继电器 机械寿命长

系列型号：
SRS-24VDC-4Z-8A静态中间继电器；
SRS-24VDC-4Z-10A静态中间继电器；
SRS-24VDC-4Z-16A静态中间继电器；
SRS-24VAC-4Z-8A静态中间继电器；
SRS-24VAC-4Z-10A静态中间继电器；
SRS-24VAC-4Z-16A静态中间继电器；
SRS-48VDC-4Z-8A静态中间继电器；
SRS-48VDC-4Z-10A静态中间继电器；
SRS-48VDC-4Z-16A静态中间继电器；
SRS-48VAC-4Z-8A静态中间继电器；
SRS-48VAC-4Z-10A静态中间继电器；
SRS-48VAC-4Z-16A静态中间继电器；
SRS-110VDC-4Z-8A静态中间继电器；
SRS-110VDC-4Z-10A静态中间继电器；
SRS-110VDC-4Z-16A静态中间继电器；
SRS-110VAC-4Z-8A静态中间继电器；
SRS-110VAC-4Z-10A静态中间继电器；
SRS-110VAC-4Z-16A静态中间继电器；
SRS-220VDC-4Z-8A静态中间继电器；
SRS-220VDC-4Z-10A静态中间继电器；
SRS-220VDC-4Z-16A静态中间继电器；
SRS-220VAC-4Z-8A静态中间继电器；
SRS-220VAC-4Z-10A静态中间继电器；
SRS-220VAC-4Z-16A静态中间继电器；
SRS-230VAC-4Z-8A静态中间继电器；
SRS-230VAC-4Z-10A静态中间继电器；
SRS-230VAC-4Z-16A静态中间继电器；

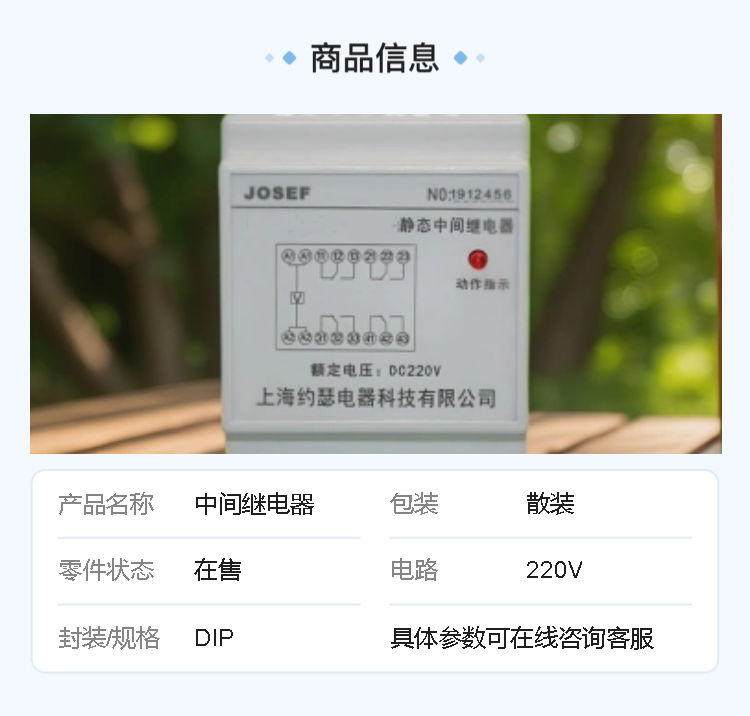

一、基本参数
型号：SRS-230VAC-4Z-10A
额定电压：230VAC
额定电流：10A（触点容量在250VAC下为8A，但具体型号可能有所不同，如SRS-230VAC-4Z-8A表示8A）
触点形式：四开四闭（即4副转换触点）
动作时间：通常小于或等于15ms
返回时间：也要求不大于某一定值，确保继电器动作的迅速性
安装方式：导轨式安装，便于在控制柜等环境中进行快速部署

二、主要作用
隔离：实现控制系统输出信号与负载端的电气隔离，保护控制系统不受负载端电气干扰。
转换：适应不同电压等级的输入输出需求，如控制系统输出信号为DC24V，但负载使用AC220V供电时，该继电器可实现信号的电压等级转换。
放大：由于控制器输出的信号带负载能力有限，中间继电器可用来放大信号，以驱动更大电流的负载。
便于维护：通过中间继电器，输出端的负载只是继电器的线圈，降低了控制器输出级的负载，从而减少损坏几率。同时，当继电器触点因频繁使用而损坏时，可方便地更换。

三、应用环境
环境条件：环境温度在-15℃55℃之间，相对湿度不大于90%，大气压力在80110KPa范围内，周围磁场强度小于0.5mT。
海拔高度：不大于2500米。
工作电压：不大于120%额定电压。

四、选择与维护
选型：根据电路需求选择适合的继电器型号，注意其额定电压、容量和触点类型等配置。
安装：遵循使用说明进行安装，确保固定和接线可靠牢固。
接线：注意引脚编号、正负极接线顺序以及信号线和电源线的区分。
维护：定期检查继电器的工作状态，及时发现并解决故障问题。

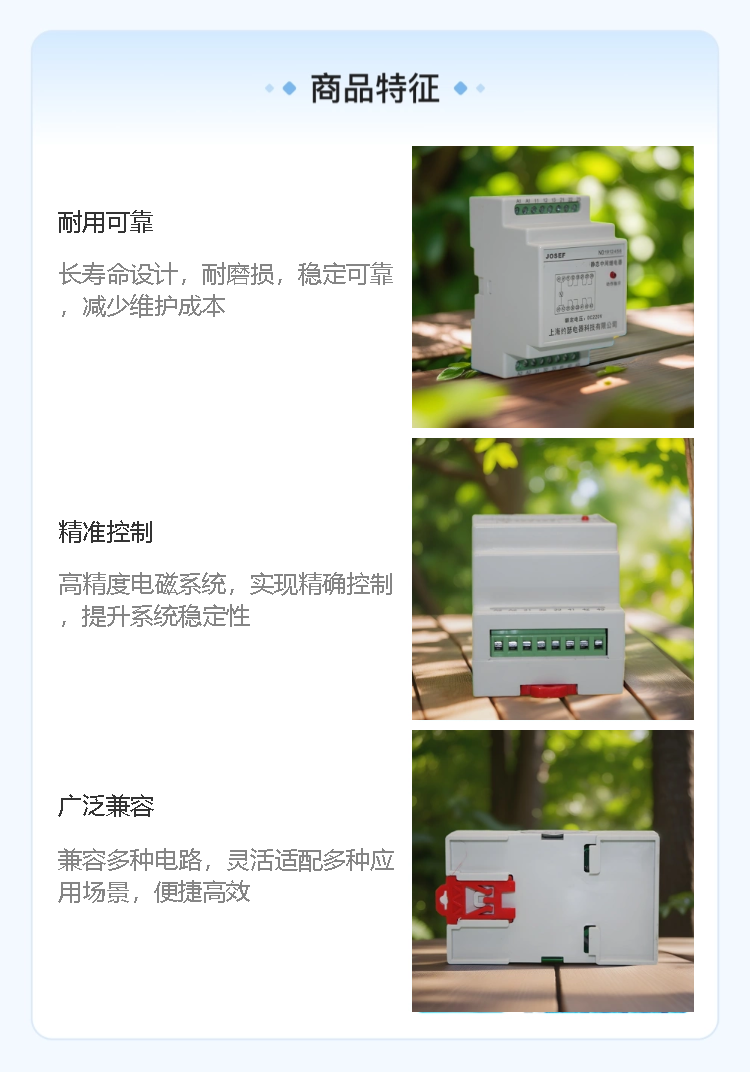

五、技术特点与优势
高电压稳定性：确保在高电压环境下稳定工作。
大触点容量：满足大电流通断的需求，保证系统的高效运行。
多触点形式：增加了接点的多样性，使继电器在复杂的控制逻辑中能够灵活应用。
安装便捷：导轨式安装简化了安装过程，也方便了后续的维护和更换。

综上所述，SRS-230VAC-4Z-10A中间继电器凭借其可靠的性能和广泛的应用场景，在电力、工业自动化等领域发挥着重要作用。
