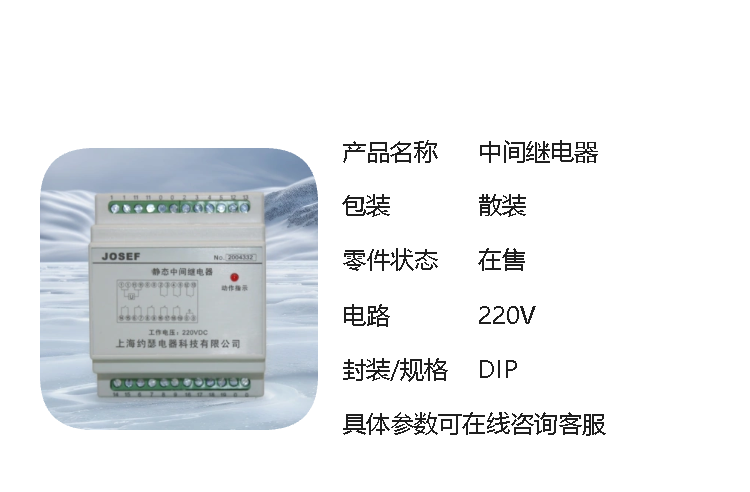

JOSEF约瑟 RZ11-26中间继电器 220VDC 板前安装

系列型号：
RZ11-44静态中间继电器；
RZ11-80静态中间继电器；
RZ11-62静态中间继电器；
RZ11-26静态中间继电器；

一、产品概述
RZ11-26中间继电器采用导轨式安装结构，体积小，安装方便。动作时间快，功耗小，可长期通电，是电力系统中间继电器的更新产品，适用于各种保护和自动控制线路中作为辅助继电器，以增加接点的数量及接点容量。

二、主要特点

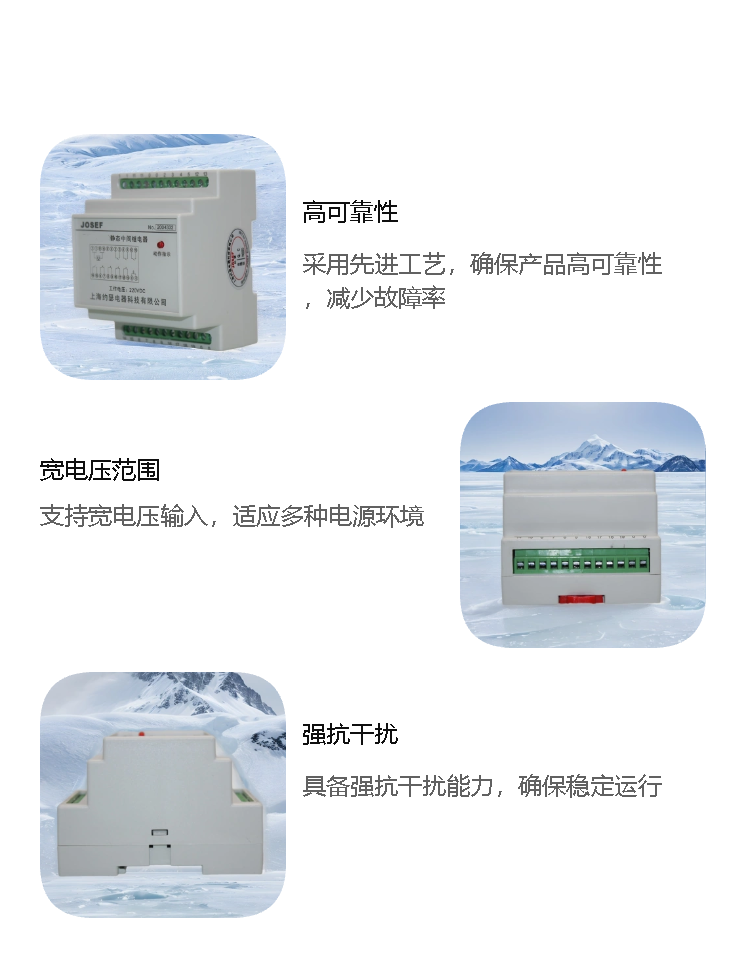

体积小、重量轻：采用导轨式安装结构，占用空间小，便于安装和维护。
功耗低：在额定电压下功率消耗不大于5W/5VA，节能环保。
动作可靠：动作时间和返回时间短，直流动作时间和返回时间不大于15ms，交流动作时间和返回时间不大于25ms，确保信号传输的及时性和准确性。
触点容量大：触点容量可达1A/250V或10A/250V，满足多种负载需求。
电气隔离性好：通过输入线圈和输出接点之间的隔离，实现输入信号和输出信号的完全隔离，提高电气系统的安全性和可靠性。

三、技术参数
额定电流：根据具体型号和用途有所不同，但通常包括110A、220A、38A等规格。
额定电压：DC12V、24V、48V、110V、220V等，可根据实际需求选择。
动作值：动作电压直流应不大于额定电压的70%，交流应不大于额定电压的75%。
返回值：返回电压应不小于10%额定电压。
触点容量：在电压不超过250V、电流不超过1A的条件下，断开容量为50W；在电压不超过250V、阻性负荷下，断开10A；在电压不超过250V、电流不超过10A、功率因数为0.4±0.1的交流电路中，断开容量为2770VA。
功率消耗：在额定电压下不大于5W/5VA。

四、应用场景
RZ11-26中间继电器广泛应用于电力系统、工业自动化控制系统、电力传动系统等领域，作为保护和自动控制线路中的辅助继电器，增加接点的数量及接点容量，实现电气控制系统的逻辑控制和信号隔离。

五、安装与接线
RZ11-26中间继电器通常采用导轨式安装，安装方便。接线时，应确保接线正确可靠，避免接错线或接线不良导致继电器无法正常工作。具体接线方式可参考产品说明书中的接线图。

六、注意事项
在使用前，请仔细阅读产品说明书，了解继电器的性能特点、技术参数和安装要求。
继电器应安装在干燥、通风、无腐蚀性气体的环境中，避免阳光直射和雨淋。
定期对继电器进行检查和维护，确保其处于良好的工作状态。
在接线和调试过程中，应注意安全，避免触电和短路等危险情况的发生。

综上所述，RZ11-26中间继电器是一种性能优良、稳定可靠的中间继电器产品，广泛应用于各种保护和自动控制线路中。
