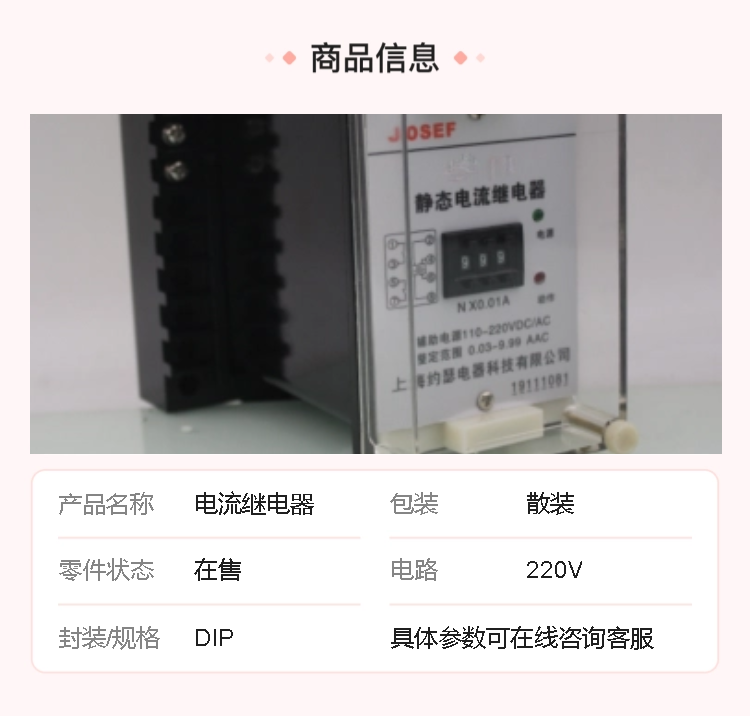

| 品牌 |
JOSEF约瑟 |
型号 |
JL-11/2GX |
| 包装 |
散装 |
零件状态 |
在售 |
| 电路 |
220V |
封装/规格 |
DIP |
| 供应商器件封装 |
箱装 |
最小包装量 |
1 |
| 数量 |
1 |
封装 |
盒装 |
| 批号 |
1 |
|
系列型号：
JL-11电流继电器；
JL-12电流继电器；
JL-13电流继电器；
JL-21电流继电器；
JL-22电流继电器；
JL-23电流继电器；
JL-31电流继电器；
JL-32电流继电器；
JL-33电流继电器；
JL-41电流继电器；
JL-42电流继电器；
JL-43电流继电器；
用途
1、儿系列静态电流继电器(以下简称本继电器)用于发电机、变压器和输电线的过负荷和短路保护装置中作为启动元件。本继电器为集成电路静态型继电器，精度高、功耗小、动作时间快，返回系数高、整定直观方便、范围宽，提供直流辅助电源后完全可替代电磁型电流继电器，辅助电源采用开关电源变换，交直流通用，工作范围大，从100-300V均能可靠工作
2儿系列静态电流绯电器分为三个系列:JL-10.2030分别代 DL-10.DL-20DL-30 等系列电磁型电流继电器。系列静本电流继电器采用拨码开关整定电流值，整定范围为0.1-99.9A，改变整定值无需校验，整定范围宽，有利于用户压缩库存品种
工作原理
本继电器为静态型继电器，采用进口集成电路构成。被测量的交流电流1~经隔离变流器后，在其次级得到与被测、电流成正比的电压Ui。经定值整定后进行整流，整流后的脉冲电压经滤波器滤波，得到与Ui成正比的直流电压Uo，在电平检测中UO与直流参考电压Ue进行比较若直流电压Uo 低于参考电压，电平检测器输出正信号，驱动出口继电器，继电器处于动作状态，反之 若直流电压Uo 高于参考电压Ue,电平检测器输出负信号，本继电器处于不动作状态。
技术参数
整定误差：
a、在整定值范围内，整定平均误差的值不大于3%;平均误差=( 5次测量平均值-整定值)整定值x***.
b、在基准条件下，同一整定值上测量的5次动作值的值和最小值应不大于4%。
c、在-10°C~50°C的温度下，任一整***误差的值应不大于整定值的5%。
d、在辅助电压80~110%变化范围内，任一整定值整定误差的值应不大于4%。
动作时间：倍整定值的动作时间不大于30ms;2倍整定值的动作时间不大于20ms。
返回系数:0.90~0.95。
返回时间:不大于27ms。
