JOSEF约瑟 JY8-11C电压继电器 DC110V 绝缘耐压高

系列型号：
JY8-11A集成电路电压继电器;
JY8-11B集成电路电压继电器;
JY8-11C集成电路电压继电器;
JY8-11D集成电路电压继电器;
JY8-12A集成电路电压继电器;
JY8-12B集成电路电压继电器;
JY8-12C集成电路电压继电器;
JY8-12D集成电路电压继电器;
JY8-21A集成电路电压继电器;
JY8-21B集成电路电压继电器;
JY8-21C集成电路电压继电器;
JY8-21D集成电路电压继电器;
JY8-22A集成电路电压继电器;
JY8-22B集成电路电压继电器;
JY8-22C集成电路电压继电器;
JY8-22D集成电路电压继电器;
JY8-31A集成电路电压继电器;
JY8-31B集成电路电压继电器;
JY8-31C集成电路电压继电器;
JY8-31D集成电路电压继电器;
JY8-32A集成电路电压继电器;
JY8-32B集成电路电压继电器;
JY8-32C集成电路电压继电器;
JY8-32D集成电路电压继电器;

一、产品概述
JY8-11C电压继电器主要用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的启动元件。它采用集成电路和拨码整定技术，具有精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽以及作为低电压使用时无抖动现象等优点。

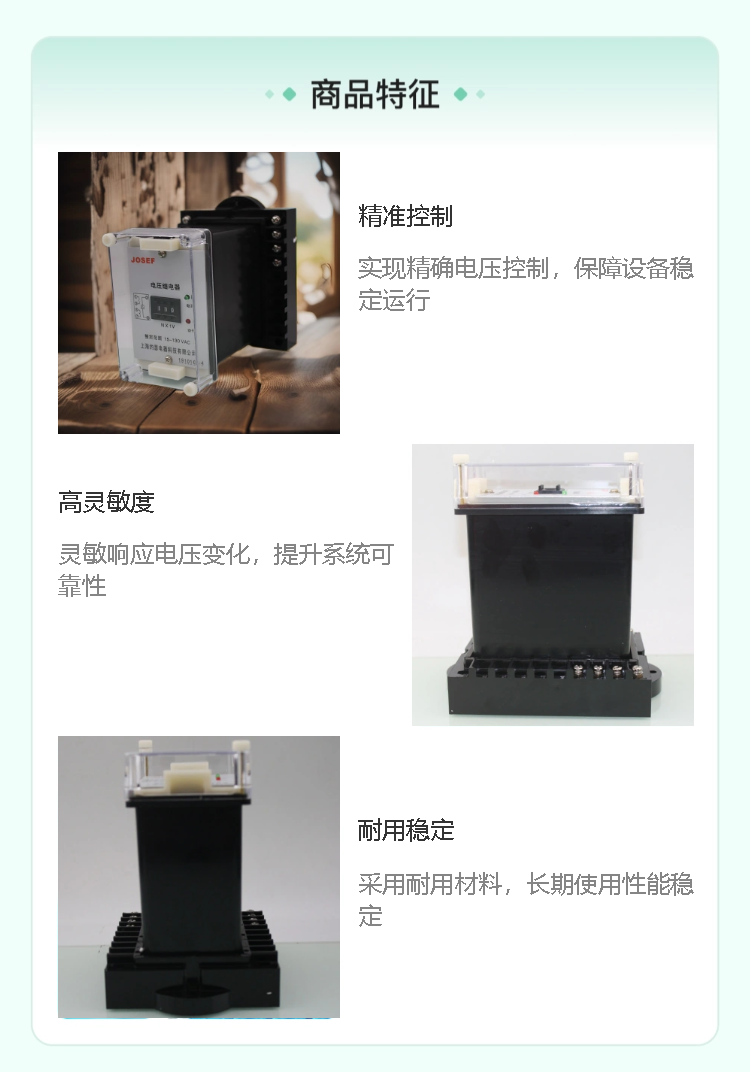

二、主要特点
高精度与宽范围整定：JY8-11C电压继电器采用数码拨轮开关进行整定，整定范围包括80V~240V等多种规格，用户可根据实际需求进行灵活调整。
低功耗与小动作时间：该继电器功耗小，动作时间短，有助于提高电力系统的稳定性和可靠性。
高返回系数：返回系数高，意味着继电器在电压恢复正常后能迅速返回，减少误动作的可能性。
无辅源设计：整定值在15V以上者不需要加直流辅助电源，简化了系统设计，降低了成本。
抗干扰能力强：继电器符合GB7261和GB6261《静态型继电器及保护装置的电气抗干扰试验》标准，能在恶劣的电磁环境中稳定工作。

三、技术参数
额定电压：AC48V、110V、220V。
触点形式：1常开1常闭。
整定范围：80V~240V（根据型号不同，整定范围可能有所差异）。
动作时间：过电压继电器从0.8倍整定值升至1.2倍整定值时动作时间不大于25ms；低电压继电器从2倍整定值降至0.8倍整定值时动作时间不大于25ms。
返回时间：过电压继电器从1.2倍整定值降至0.8倍整定值时，返回时间不大于25ms；低电压继电器从0.8倍整定值升至2倍整定值时，返回时间不大于25ms。
返回系数：过电压继电器返回系数不小于0.9；低电压继电器返回系数不大于1.1。
整定误差：在基准条件下，电压整定误差不大于5%。

触点性能：继电器触点在电压不大于250V，电流不大于2A的直流有感负荷（时间常数为5ms±0.75ms）电路中，断开容量为50W；在电压不大于250V，电流不大于1A的交流电路中（功率因数为0.4±0.1）断开容量为250VA。
绝缘电阻：继电器各电路对外露的非带电金属部分及无电气联系的各回路之间的绝缘电阻应不小于300MΩ（部分资料显示不小于10MΩ，但通常以更高标准为准）。
介质强度：继电器各电路对外露的非金属部分之间，以及线圈电路对触点电路之间，应能承受2kV（有效值）、50Hz的交流试验电压，历时1分钟试验，应无绝缘击穿或闪络现象。

四、应用场景
JY8-11C电压继电器广泛应用于各种需要电压控制的工业设备中，如发电机、变压器和输电线的继电保护装置等。它能够实时监测这些设备的电压状况，并在电压异常时及时动作，保护设备免受损坏。
