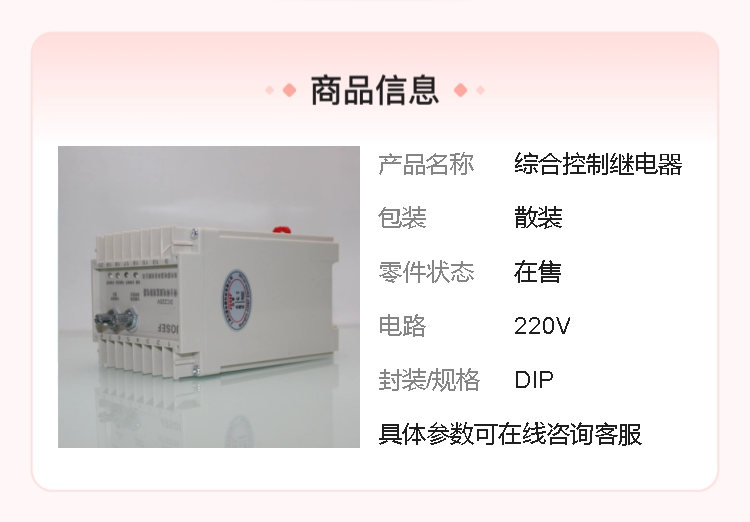

| 品牌 |
JOSEF约瑟 |
型号 |
JZZS-5104 |
| 包装 |
散装 |
零件状态 |
在售 |
| 电路 |
220V |
封装/规格 |
DIP |
| 供应商器件封装 |
箱装 |
最小包装量 |
1 |
| 数量 |
1 |
封装 |
盒装 |
| 批号 |
1 |
|
系列型号：
JZZS-5011分闸、合闸、电源监视综合装置；
JZZS-5012分闸、合闸、电源监视综合装置；
JZZS-5013分闸、合闸、电源监视综合装置；
JZZS-5014分闸、合闸、电源监视综合装置；
JZZS-5021分闸、合闸、电源监视综合装置；
JZZS-5022分闸、合闸、电源监视综合装置；
JZZS-5023分闸、合闸、电源监视综合装置；
JZZS-5024分闸、合闸、电源监视综合装置；
JZZS-5031分闸、合闸、电源监视综合装置；
JZZS-5032分闸、合闸、电源监视综合装置；
JZZS-5033分闸、合闸、电源监视综合装置；
JZZS-5034分闸、合闸、电源监视综合装置；
JZZS-5041分闸、合闸、电源监视综合装置；
JZZS-5042分闸、合闸、电源监视综合装置；
JZZS-5043分闸、合闸、电源监视综合装置；
JZZS-5044分闸、合闸、电源监视综合装置；
JZZS-5051分闸、合闸、电源监视综合装置；
JZZS-5052分闸、合闸、电源监视综合装置；
JZZS-5053分闸、合闸、电源监视综合装置；
JZZS-5054分闸、合闸、电源监视综合装置；
JZZS-5061分闸、合闸、电源监视综合装置；
JZZS-5062分闸、合闸、电源监视综合装置；
JZZS-5063分闸、合闸、电源监视综合装置；
JZZS-5064分闸、合闸、电源监视综合装置；
一、用途及特点
■ JZZS-5000 电源、跳闸、合闸监视综合装置主要用于直流或
交流操作的各种自动控制线路中，分别对断路器分闸（合闸）
回路、控制电源进行监测。（适合各种断路器合分闸线圈）
■ 具有信号固定延时输出及可调延时输出。
■ 能满足各类中压、低压断路器操作回路的监测。
额定电值：
额定电压 110V、220VDC/AC
电源监测 10mA ， 延时时间15mS～1.5S
分闸监测 1.5mA ，固定延时返回
合闸监测 1.5mA ， 15mS～3S
功率消耗：（110V）；1W（电压回路），0.5W （电流回路）/（220V）；1.5W（电压回路），1W （电流回路）
注：1. 上述参数为 20℃条件下测试。
2. 固定延时返回：详见左表。
二、性能数据
绝缘电阻 ≥300 MΩ
介质强度
继电器电路与触点间 2000V AC 1min
触点组间 2000V AC 1min
断开触点间 1000V AC 1min
可选延时返回 1.≤15mS、2.≥0.5 S、3.≥0.8 S、4.≥1.1 S
动作时间 ≤15mS
端子接线图及外形尺寸
