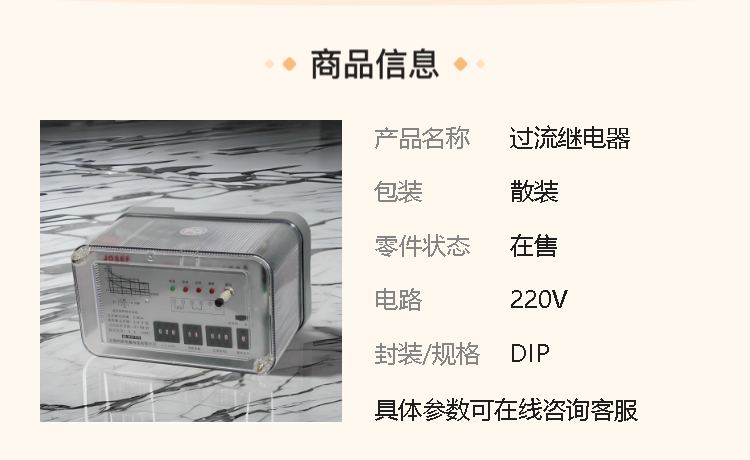

JOSEF约瑟 JSL-25/10过流继电器 110VAC 板前接线

系列型号：
JSL-11定时限过流继电器;
JSL-12定时限过流继电器;
JSL-13定时限过流继电器；
JSL-14定时限过流继电器；
JSL-15定时限过流继电器；
JSL-16定时限过流继电器;
JSL-21定时限过流继电器;
JSL-22定时限过流继电器;
JSL-23定时限过流继电器;
JSL-24定时限过流继电器;
JSL-25定时限过流继电器;
JSL-26定时限过流继电器;

一、适用范围
JSL-25过流继电器适用于城市和农村电力网供电线路、变压器以及电机的过负荷和短路保护。它可以作为定时限过流保护或反时限过流保护的装置，确保电力系统的安全运行。

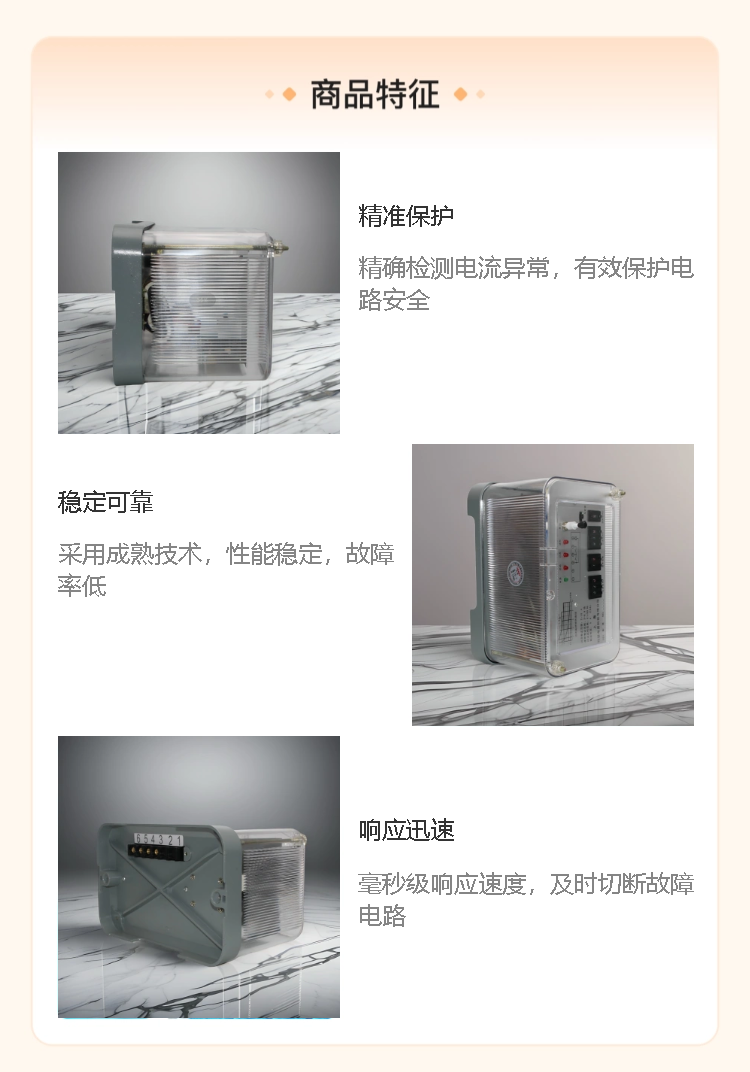

二、主要特点
高精度与低功耗：该继电器具有高精度和低功耗的特点，能够准确检测电路中的过流情况，同时减少能耗。
延时准确：过流延时时间整定范围广泛，且延时准确，能够满足不同应用场景的需求。
整定直观方便：采用数码开关进行整定，整定过程直观方便，无需复杂的计算和调整。
触点容量大：继电器触点容量大，能够可靠地接通和断开大电流电路。
无需独立操作电源：部分型号无需独立操作电源，降低了使用成本和维护难度。

三、技术参数
JSL-25过流继电器的主要技术参数包括：
过电流整定范围：2.0-9.9A（级差0.1A）和10-50A（级差1A）。
过电流延时时间整定范围：0.05-9.99S（级差0.01S）。
电流速断部份的整定范围：ISD=2.0-9.9IGL（其中IGL为某一设定值）。
电流速断动作时间：不大于50ms（部分型号可能带有“T”标志，其速断动作时间为300ms）。
整定误差：电流部份整定值误差绝对值不大于2%+0.1A；时间部分延时误差绝对值不大于0.1%+10ms。
触点容量：AC250V下可长期接通16A，闭合接点可分流断开电流AC>50A。
功耗：当电流为额定值时，继电器功率消耗不大于5W（部分带辅助电源型号在动作前不大于8W，动作后不大于12W）。

四、工作原理
JSL-25过流继电器的工作原理基于电流传感器和继电器的组合。电流传感器感应电路中的电流大小，当电流超过设定值时，产生控制信号激活继电器。继电器则是一种电磁开关，其触点在控制信号的作用下闭合或断开，从而切断电路的供电或通过其他方式进行保护。

五、使用方法
接线：根据继电器的端子接线图进行接线，确保接线正确无误。
整定：使用继电器面板上的数码开关进行过流动作值、过电流动作时间值及电流速断倍数的整定。
监测与保护：将继电器接入电力系统中进行监测和保护，当检测到过流情况时，继电器将迅速切断电路或发出报警信号。

六、注意事项
选型：在选用JSL-25过流继电器时，应根据电力系统的实际情况和保护需求进行选型。
安装：应确保继电器的安装位置符合规定，避免受到振动、冲击等不良影响。
维护：定期检查继电器的性能和接线情况，确保其处于良好工作状态。
使用环境：应避免将继电器暴露在阳光直射、雨水和水的冲洗等恶劣环境中。

综上所述，JSL-25过流继电器是一种高精度、低功耗、延时准确且整定直观的电力保护装置。它在电力系统中发挥着重要的作用，能够确保电力系统的安全运行。
