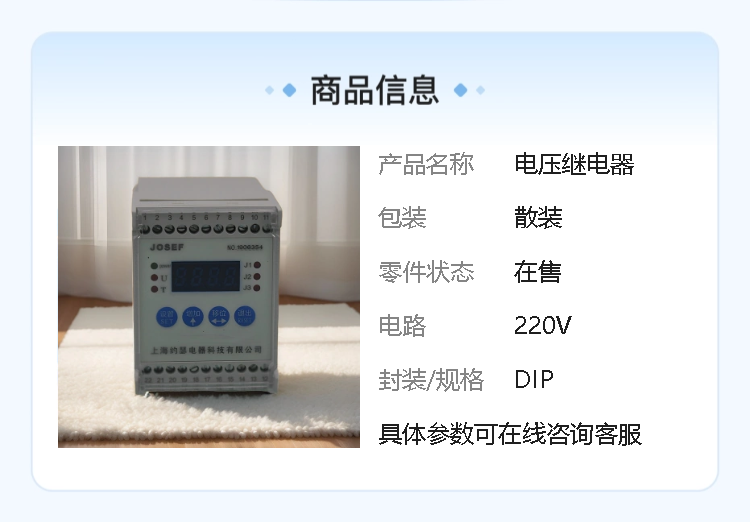

JOSEF约瑟 SRMUVT-220VAC-2H电压继电器 板后接线 抗干扰强

系列型号：
SRMUVS-58VAC-2H欠电压监视继电器
SRMUVS-100VAC-2H欠电压监视继电器
SRMUVS-110VAC-2H欠电压监视继电器
SRMUVS-220VAC-2H欠电压监视继电器
SRMUVS-58VAC-2H2D欠电压监视继电器
SRMUVS-100VAC-2H2D欠电压监视继电器
SRMUVS-110VAC-2H2D欠电压监视继电器
SRMUVS-220VAC-2H2D欠电压监视继电器
SRMUVS-58VAC-4H欠电压监视继电器
SRMUVS-100VAC-4H欠电压监视继电器
SRMUVS-110VAC-4H欠电压监视继电器
SRMUVS-220VAC-4H欠电压监视继电器
SRMUVT-58VAC-2H欠电压监视继电器
SRMUVT-100VAC-2H欠电压监视继电器
SRMUVT-110VAC-2H欠电压监视继电器
SRMUVT-220VAC-2H欠电压监视继电器
SRMUVT-58VAC-2H2D欠电压监视继电器
SRMUVT-100VAC-2H2D欠电压监视继电器
SRMUVT-110VAC-2H2D欠电压监视继电器
SRMUVT-220VAC-2H2D欠电压监视继电器
SRMUVT-58VAC-4H欠电压监视继电器
SRMUVT-100VAC-4H欠电压监视继电器
SRMUVT-110VAC-4H欠电压监视继电器
SRMUVT-220VAC-4H欠电压监视继电器

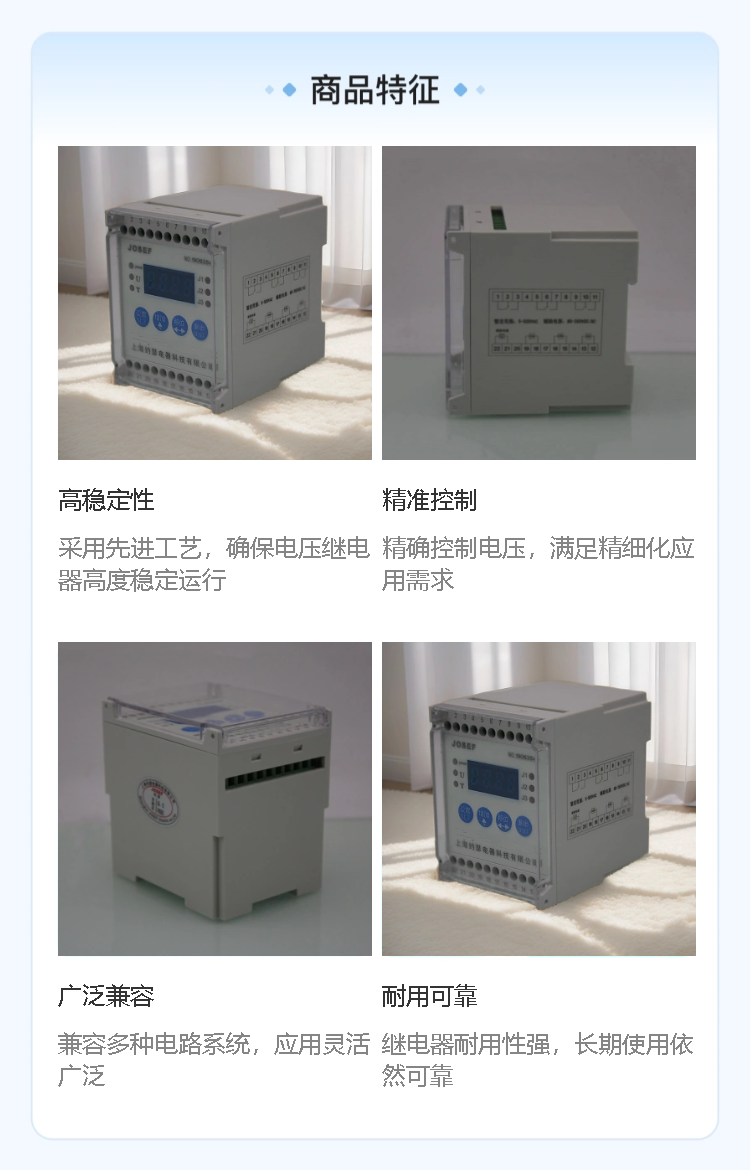

一、产品特点
高精度整定：采用三位拨码开关直接设定电压值，整定范围宽（35%~130%额定电压），级差仅1V，误差小，无需额外校验。
快速响应：欠电压动作时间小于30ms，返回时间小于25ms，确保在电压异常时迅速切断负载。
无需辅助电源：交直流通用，简化安装与维护。
抗干扰能力强：适用于强电磁干扰环境，信号传输稳定。
导轨安装：支持35mm标准导轨安装，节省柜体空间，便于快速部署。
低功耗：功耗小于5W，降低系统能耗。
高可靠性：无抖动，无拒动，动作快，返回系数高。

二、技术参数
额定电压：AC220V（支持58V、100V、110V、220V多种规格）。
触点形式：2常开（部分型号如SRMUVT-220VAC-2H2D为2常开+2常闭，满足复杂控制逻辑需求）。
电压范围：35%~130%额定电压。
欠电压返回系数：小于1.1。
绝缘性能：
绝缘电阻：继电器外壳与外露带电端子间≥10MΩ（500V兆欧表测量）。
介质强度：耐受2kV（有效值）、50Hz试验电压1分钟无击穿。
环境条件：
温度范围：-15℃~55℃（部分型号支持-25℃~+70℃）。
湿度：≤90% RH，防潮性能优异。
海拔：≤2500米，适应高原地区。
振动与冲击：抗振动频率10Hz~55Hz，双振幅1.5mm；冲击稳定性98m/s2，强度980m/s2。

三、工作原理
SRMUVT-220VAC-2H电压继电器的主要构成元件是集成运算放大器，其工作原理如下：
交流电流经交流变换器变换成该继电器所需要的交流电压。
再经50Hz带通滤去掉50Hz以外的谐波。
然后通过整流、滤波变成直流电压送入整定回路。
整定回路靠改变运算放大器的放大倍数来改变整定值。
整定回路的输出电压UZ再送入电平检测器与比较电压UB进行比较。
通过驱动，作用于出口继电器J。

四、应用场景
SRMUVT-220VAC-2H电压继电器在电力系统中的应用非常广泛，主要包括：
发电机保护：作为低电压闭锁的启动元件，防止发电机在低电压下运行受损。
变压器保护：监测变压器输入电压，确保变压器在安全电压范围内运行。
变电线路保护：在变电线路中，作为低电压保护的启动元件，防止线路因低电压而故障。
工业自动化：在工业自动化控制系统中，用于监测和控制电机等设备的电压，确保设备正常运行。
家用电器：可用于控制家庭电器，如空调、冰箱、洗衣机等，帮助节省能源和增加电器的寿命。
