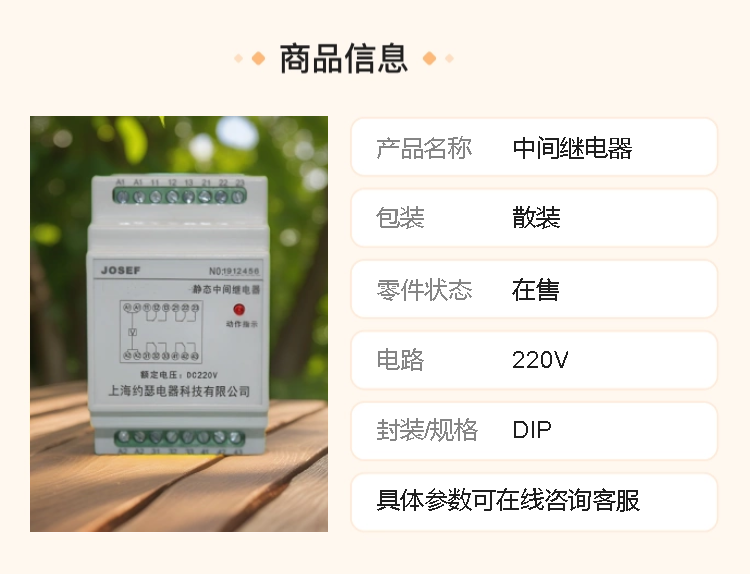

JOSEF约瑟 SRS-110VAC-4Z-10A中间继电器 板前接线

系列型号：
SRS-24VDC-2Z-8A静态中间继电器
SRS-24VDC-2Z-10A静态中间继电器
SRS-24VDC-2Z-16A静态中间继电器
SRS-24VAC-2Z-8A静态中间继电器
SRS-24VAC-2Z-10A 静态中间继电器
SRS-24VAC-2Z-16A静态中间继电器
SRS-48VDC-2Z-8A静态中间继电器
SRS-48VDC-2Z-10A 静态中间继电器
SRS-48VDC-2Z-16A静态中间继电器
SRS-48VAC-2Z-8A静态中间继电器
SRS-48VAC-2Z-10A静态中间继电器
SRS-48VAC-2Z-16A静态中间继电器
SRS-110VDC-2Z-8A静态中间继电器
SRS-110VDC-2Z-10A 静态中间继电器
SRS-110VDC-2Z-16A静态中间继电器
SRS-110VAC-2Z-8A静态中间继电器
SRS-110VAC-2Z-10A 静态中间继电器
SRS-110VAC-2Z-16A静态中间继电器
SRS-220VDC-2Z-8A静态中间继电器
SRS-220VDC-2Z-10A 静态中间继电器
SRS-220VDC-2Z-16A静态中间继电器
SRS-220VAC-2Z-8A静态中间继电器
SRS-220VAC-2Z-10A 静态中间继电器
SRS-220VAC-2Z-16A静态中间继电器
SRS-230VAC-2Z-8A静态中间继电器
SRS-230VAC-2Z-10A 静态中间继电器
SRS-230VAC-2Z-16A静态中间继电器
SRS-240VAC-2Z-8A静态中间继电器
SRS-240VAC-2Z-10A静态中间继电器
SRS-240VAC-2Z-16A静态中间继电器

一、基本特性
型号：SRS-110VDC-8H-10A
触点形式：8常开（部分资料可能提及辅助触点型式如4H4D或其他配置，但针对SRS-110VDC-8H-10A，主要特性为8常开）
触点容量：10A
额定电压：110VDC

二、主要作用
隔离：该继电器可实现控制系统的输出信号与负载端之间的电气隔离，确保电路的安全性和稳定性。
转换：当控制系统的输出信号与负载所需的供电电压不匹配时（如控制系统输出DC24V，但负载使用AC220V供电），SRS-110VDC-8H-10A继电器可实现信号的转换功能。
放大：由于控制器输出的信号带负载能力有限，该继电器能够放大信号，以满足更大电流负载的需求。
便于维护：通过继电器，输出端的负载只是继电器的线圈，从而降低了控制器输出级的负载和损坏几率。当继电器触点因频繁使用而损坏时，采用插拔式接线端子的继电器能更容易地完成更换。

三、技术参数
额定参数：直流额定电压有24V、48V、110V、220V可选；交流额定电压同样有24V、48V、110V、220V可选。
动作值：直流动作值不大于75%额定电压；交流动作值不大于85%额定电压。
返回值：直流返回值不小于10%额定值；交流返回值不小于30%额定值。
返回时间：不大于15ms。
功耗：不大于5W。
动作时间：直流中间继电器不大于15ms；交流中间继电器不大于15ms。

四、绝缘性能与环境条件
绝缘电阻：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量时，绝缘电阻不小于10MΩ。
绝缘耐压：继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟无击穿或闪络现象。
环境条件：
环境温度：-15℃～55℃（部分资料提及-25℃～+70℃为温度范围，这可能与不同应用场景或产品批次有关）
工作电压：不大于120%额定电压
工作位置：任意
周围磁场强度：小于0.5mT
环境相对湿度：不大于90%
大气压力：80～110KPa
海拔高度：不大于2500米

五、应用与安装
应用场景：该继电器适用于电厂、矿山等需要电力控制和保护的场所。
安装方式：通常采用导轨安装，便于在开关柜内安装导轨条，无需预先开孔，并支持多个拼接。

综上所述，SRS-110VDC-8H-10A中间继电器是一款性能优越、功能全面的电力继电器，能够满足各种保护和自动控制线路中的需求。
