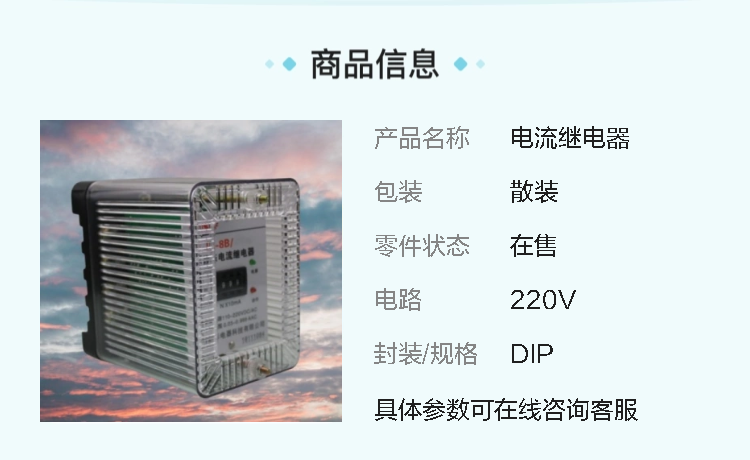

约瑟电器 JL-8B/224DK电流继电器 AC110V 板后接线

系列型号：
JL-8B/344DK不带辅助电源电流继电器
JL-8B/343DK不带辅助电源电流继电器
JL-8B/342DK不带辅助电源电流继电器
JL-8B/341DK不带辅助电源电流继电器
JL-8B/334DK不带辅助电源电流继电器
JL-8B/333DK不带辅助电源电流继电器
JL-8B/332DK不带辅助电源电流继电器
JL-8B/331DK不带辅助电源电流继电器
JL-8B/324DK不带辅助电源电流继电器
JL-8B/323DK不带辅助电源电流继电器
JL-8B/322DK不带辅助电源电流继电器
JL-8B/321DK不带辅助电源电流继电器
JL-8B/314DK不带辅助电源电流继电器
JL-8B/313DK不带辅助电源电流继电器
JL-8B/312DK不带辅助电源电流继电器
JL-8B/311DK不带辅助电源电流继电器
JL-8B/244DK不带辅助电源电流继电器
JL-8B/243DK不带辅助电源电流继电器
JL-8B/242DK不带辅助电源电流继电器
JL-8B/241DK不带辅助电源电流继电器
JL-8B/234DK不带辅助电源电流继电器
JL-8B/233DK不带辅助电源电流继电器
JL-8B/232DK不带辅助电源电流继电器
JL-8B/231DK不带辅助电源电流继电器

一、基本信息
JL - 8B/224DK是一种电流继电器，主要用于电气系统中对电流进行监测与控制，在电力保护、工业自动化等领域发挥着重要作用。

二、结构组成
电磁系统
铁芯：通常采用高导磁率的硅钢片叠制而成，其作用是增强磁场，提高电磁吸力。就像一个“磁场放大器”，能够将线圈产生的磁场集中和增强，使继电器在较小的电流下就能产生足够的吸力来驱动触点动作。
线圈：是继电器的关键部件之一，通过电流时会产生磁场。JL - 8B/224DK的线圈设计需满足特定的电气参数要求，以适应不同的工作电压和电流范围。
触点系统
触点类型：一般包含常开触点和常闭触点。常开触点在继电器未动作时处于断开状态，动作后闭合；常闭触点则相反。这种设计使得继电器可以根据电流的变化来控制外部电路的通断。
触点材料：采用具有良好导电性和耐磨性的材料，如银合金等，以确保触点在频繁动作过程中能够保持良好的接触性能，减少接触电阻，防止触点过热和烧蚀。

三、工作原理
当通过继电器线圈的电流达到或超过其动作电流设定值时，电磁系统产生的电磁吸力克服反力系统的反作用力，使触点系统动作。常开触点闭合，常闭触点断开，从而实现对外部电路的控制。当电流减小到低于其返回值时，反力系统使触点系统复位，恢复到初始状态。例如，在一个简单的电路中，当负载电流正常时，继电器触点保持原状态；当负载出现过载，电流增大到超过动作电流时，继电器动作，常开触点闭合，可能触发报警电路或切断主电路，起到保护作用。

四、主要参数
额定电压：指继电器线圈正常工作所需的电压值，具体数值需参考产品手册。它决定了继电器能够正常工作的电源环境。
动作电流：这是继电器的一个重要参数，表示使继电器动作的最小电流值。不同的应用场景需要不同的动作电流设定，例如在电机保护中，动作电流通常设置为电机额定电流的1.1 - 1.2倍。
返回电流：继电器动作后，使触点复位的最小电流值。返回电流一般小于动作电流，返回系数（返回电流与动作电流之比）是衡量继电器性能的一个重要指标。

五、使用注意事项
安装与接线
安装时应确保继电器固定牢固，避免振动和冲击对其性能产生影响。
严格按照产品说明书进行接线，确保线圈电压与电源电压匹配，触点连接正确。错误的接线可能导致继电器损坏或无法正常工作。
环境要求
继电器应安装在干燥、通风良好、无腐蚀性气体和强电磁干扰的环境中。潮湿的环境可能导致触点氧化，影响接触性能；强电磁干扰可能使继电器误动作。
定期维护
定期检查继电器的触点接触情况、线圈电阻等参数。如果发现触点接触不良或线圈电阻异常，应及时进行处理或更换继电器。
对调整机构进行检查和校准，确保动作电流和返回电流的设定值准确无误。
