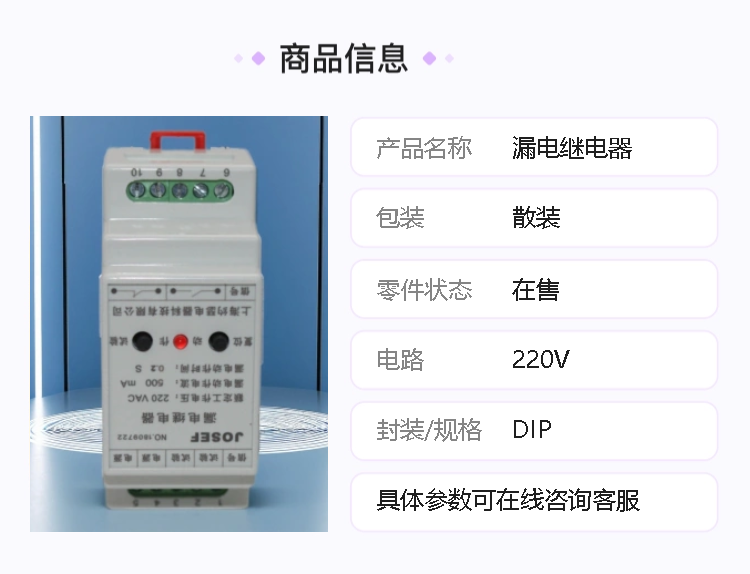

JOSEF约瑟 LLJ-1000FS漏电继电器 110VAC 板前接线 防尘防潮

系列型号：
LLJ-15FTS漏电继电器
LLJ-25FTS漏电继电器
LLJ-32FTS漏电继电器
LLJ-63FTS漏电继电器
LLJ-100FTS漏电继电器
LLJ-120FTS漏电继电器
LLJ-160FTS漏电继电器
LLJ-200FTS漏电继电器
LLJ-250FTS漏电继电器
LLJ-320FTS漏电继电器
LLJ-400FTS漏电继电器
LLJ-630FTS漏电继电器
LLJ-800FTS漏电继电器
LLJ-1000FTS漏电继电器
LLJ-1500FTS漏电继电器
LLJ-2000FTS漏电继电器
LLJ-15F漏电继电器
LLJ-25F漏电继电器
LLJ-32F漏电继电器
LLJ-63F漏电继电器
LLJ-100F漏电继电器
LLJ-120F漏电继电器
LLJ-160F漏电继电器
LLJ-200F漏电继电器
LLJ-250F漏电继电器
LLJ-320F漏电继电器
LLJ-400F漏电继电器
LLJ-630F漏电继电器
LLJ-800F漏电继电器
LLJ-1000F漏电继电器
LLJ-1500F漏电继电器
LLJ-2000F漏电继电器

一、产品用途
漏电保护：LLJ-1000FS漏电继电器可与分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，用于漏电和触电保护。
报警功能：可配备蜂鸣器、信号灯等声光器件，组成漏电报警装置，实时提示故障状态。
分级保护：该继电器的动作时间分快速型和延时型，配合使用可进行分级选择保护，完全可替代过去LLJ-□F(S)、LLJ-□H(S)、JD1及JD3系列漏电继电器。

二、技术参数
额定电压：AC660V/380V（部分型号可能支持更高电压，如1140V）。
漏电动作电流：30-500mA可选，线性可调，适应不同场景需求。
漏电动作时间：快速型≤0.1秒，延时型0.1-1秒（部分型号可能支持更长的延时时间，如0.1-2秒）。
零序互感器孔径：标配45mm，可选25mm、75mm、100mm、150mm等规格，适配不同线径。
安装方式：导轨式安装（35mm卡槽），也支持嵌入式面板安装。
触点形式：1组常开+1组常闭，支持控制主线路断路器或接触器断开。
功耗：≤5W，节能环保。
绝缘电阻：外壳与外露带电端子间≥10MΩ（使用500V兆欧表测量）。
绝缘耐压：耐受2kV（有效值）50Hz试验电压，历时1分钟无击穿或闪络。
环境适应性：
工作温度：-15℃～55℃（存储温度范围可能更广，如-25℃～+70℃）。
相对湿度：≤90%。
海拔高度：≤2500米。

三、工作原理
LLJ-1000FS漏电继电器是电子式电流动作型漏电继电器，主要由零序电流互感器、电子线路、试验回路及出口继电器组成。其工作原理如下：
当穿过零序互感器的电路发生对地漏电时，零序电流互感器副边会产生一个感应信号。
此信号经电子线路处理，当漏电电流达到动作值时，使可控硅导通，出口继电器动作。
利用常开、常闭触点控制主线路断路器或接触器断开，从而达到保护的目的。

四、产品特点
高精度检测：基于MCU的密集型设计，抗干扰能力强，能够准确检测漏电流。
灵活配置：漏电动作电流和时间可调，满足不同场景的保护需求。
稳定可靠：连续供电稳定，操作简易，适应各地用户。
节能环保：功耗低，减少发热，延长设备使用寿命。
安装方便：支持导轨式或嵌入式面板安装，体积小巧，节省空间。

五、应用场景
工业领域：适用于电动机、配电系统等的接地故障保护，防止由于接地故障电流引起的设备事故或电气火灾。
建筑领域：用于商业楼宇、住宅小区的电气安全防护，提供间接接触保护，降低触电风险。
特殊场合：如煤矿、石油化工、轨道交通等需要分级漏电保护的场景。
