JOSEF约瑟 SRS-220VDC-4Z-10A中间继电器 板前接线

系列型号：
SRS-110VAC-2Z-8A静态中间继电器
SRS-110VAC-2Z-10A 静态中间继电器
SRS-110VAC-2Z-16A静态中间继电器
SRS-220VDC-2Z-8A静态中间继电器
SRS-220VDC-2Z-10A 静态中间继电器
SRS-220VDC-2Z-16A静态中间继电器
SRS-220VAC-2Z-8A静态中间继电器
SRS-220VAC-2Z-10A 静态中间继电器
SRS-220VAC-2Z-16A静态中间继电器
SRS-230VAC-2Z-8A静态中间继电器
SRS-230VAC-2Z-10A 静态中间继电器
SRS-230VAC-2Z-16A静态中间继电器
SRS-240VAC-2Z-8A静态中间继电器
SRS-240VAC-2Z-10A静态中间继电器
SRS-240VAC-2Z-16A静态中间继电器
SRS-24VDC-2H2D-8A静态中间继电器
SRS-24VDC-2H2D-10A静态中间继电器
SRS-24VDC-2H2D-16A静态中间继电器
SRS-24VAC-2H2D-8A静态中间继电器
SRS-24VAC-2H2D-10A静态中间继电器
SRS-24VAC -2H2D-16A静态中间继电器
SRS-48VDC-2H2D-8A静态中间继电器
SRS-48VDC-2H2D-10A 静态中间继电器
SRS-48VDC -2H2D-16A静态中间继电器

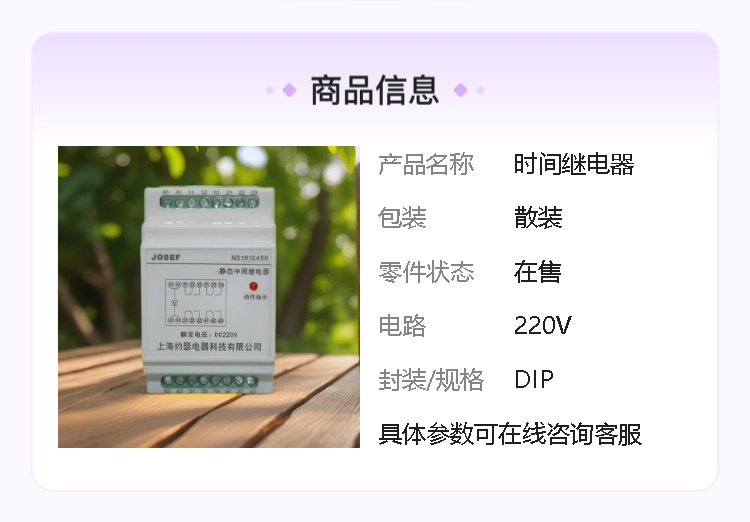

一、产品概述
型号：SRS-220VDC-4Z-10A
额定电压：220VDC
触点形式：4转换（即四开四闭）
触点容量：10A

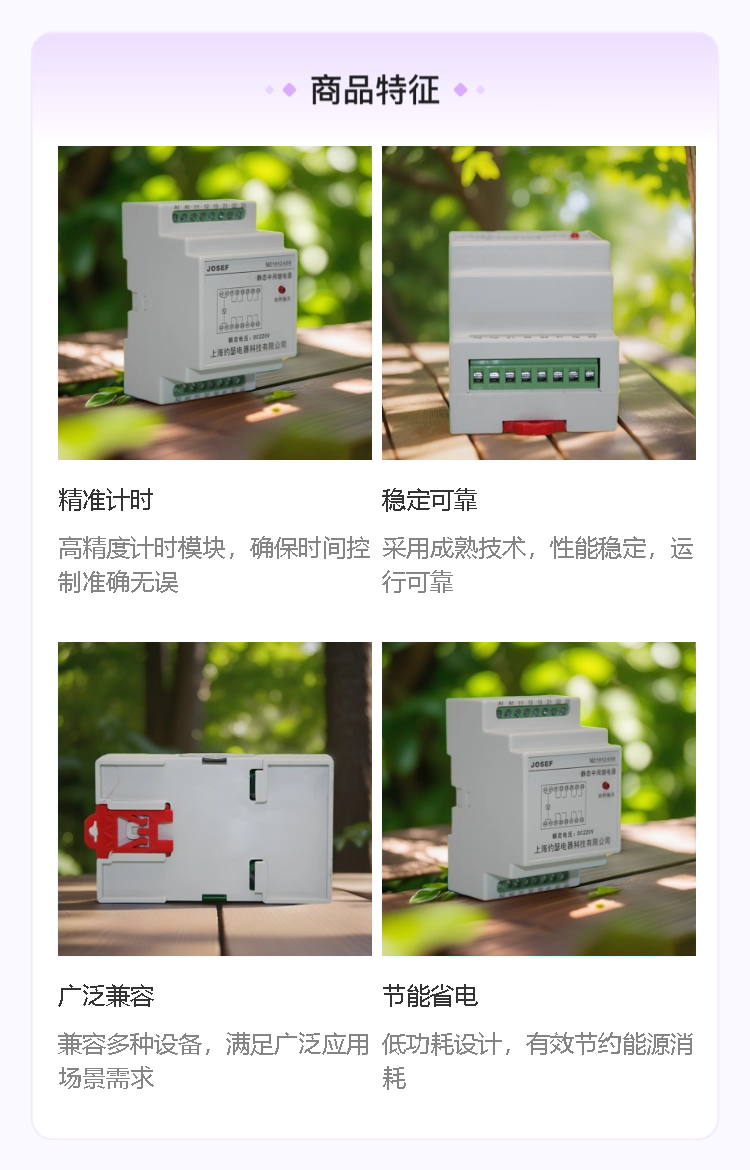

二、产品特点
隔离功能：该继电器能够实现控制系统输出信号与负载端之间的电气隔离，提高系统的安全性和可靠性。
信号转换：适用于控制系统输出信号与负载供电电压不匹配的情况，例如控制系统输出DC24V信号，而负载使用AC220V供电，该继电器能够实现信号的转换。
信号放大：控制器输出的信号带负载能力有限，通常在mA或数A级别。当需要控制更大电流的负载时，该继电器能够放大信号，满足负载需求。
便于维护：通过中间继电器，输出端的负载只是继电器的线圈，减轻了控制器输出级的负载，降低了损坏的几率。同时，当继电器触点因频繁使用而损坏时，采用插拔式接线端子的中间继电器能够很方便地进行更换。

三、技术参数
动作电压：直流动作值不大于75%额定电压（即不大于165VDC）。
返回电压：直流返回值不小于10%额定值（即不小于22VDC）。
动作时间：不大于15ms。
返回时间：不大于15ms。
功耗：不大于5W。
绝缘性能：
绝缘电阻：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ。
绝缘耐压：继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象。
环境条件：
环境温度：-15℃~55℃
工作电压：不大于120%额定电压（即不大于264VDC）
工作位置：任意
周围磁场强度：小于0.5mT
环境相对湿度：不大于90%
大气压力：80~110KPa
温度：-25℃~+70℃
海拔高度：不大于2500米

四、安装与接线
安装方式：该继电器采用35mm导轨条安装，壳体为欧规壳体，安装方便，无需开孔，并支持多个拼接。
接线方式：根据具体接线图进行接线，确保接线正确无误。

五、应用场景
SRS-220VDC-4Z-10A中间继电器广泛应用于电力系统、工业自动化等领域，适用于需要增加接点数量及接点容量、实现信号隔离与转换、信号放大以及便于维护的场合。

六、注意事项
使用前检查：在使用前，应检查继电器的外观、接线端子等是否完好无损，确保继电器处于正常状态。
正确接线：根据接线图正确接线，避免接错线导致继电器损坏或无法正常工作。
避免过载：确保继电器的负载不超过其额定触点容量，避免过载导致继电器损坏。
定期维护：定期对继电器进行检查和维护，确保其长期稳定运行。

概括而言，SRS-220VDC-4Z-10A中间继电器是一种性能优越、功能全面的继电器产品，能够满足各种保护和自动控制线路中的需求。
