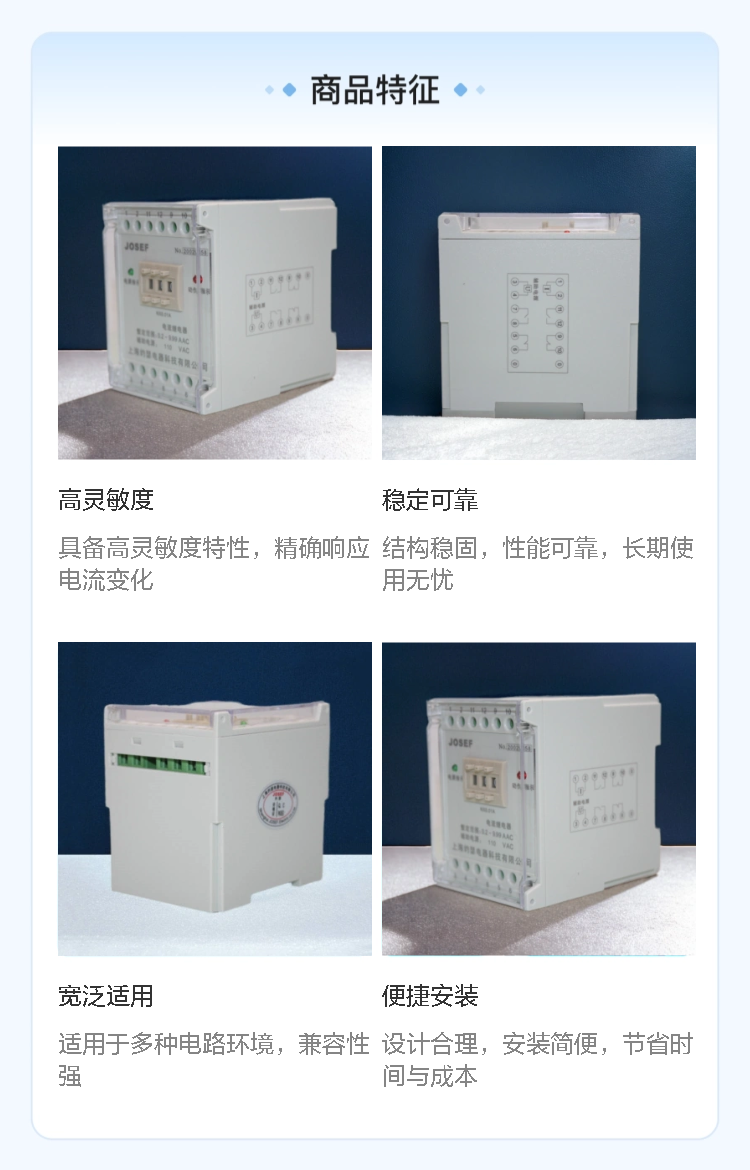

JOSEF约瑟 JDL-1011A电流继电器 110VDC 板前接线安装

系列型号：
JDL-1002A电流继电器；
JDL-1110A电流继电器；
JDL-1220A电流继电器；
JDL-1001A电流继电器；
JDL-1120A电流继电器；
JDL-1210A电流继电器；
JDL-1100A电流继电器；
JDL-1010A电流继电器；
JDL-1200A电流继电器；
JDL-1020A电流继电器；
JDL-1101A电流继电器；
JDL-1011A电流继电器；
JDL-1110B电流继电器；
JDL-1001B电流继电器；
JDL-1002B电流继电器；
JDL-1101B电流继电器；

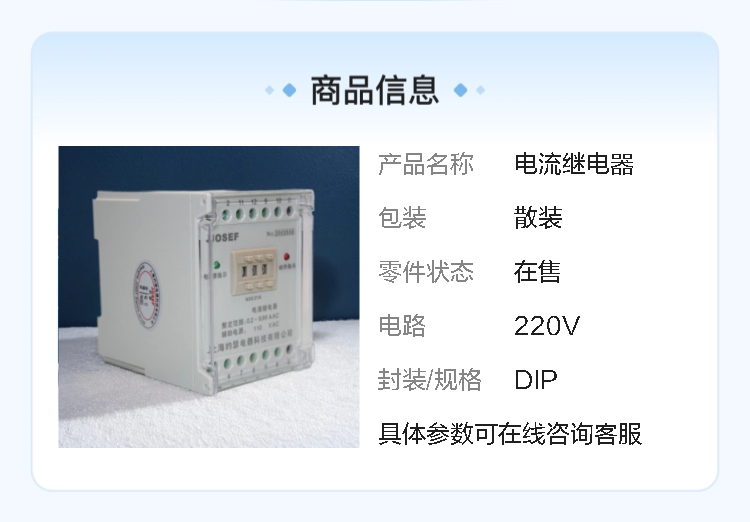

1、技术参数详解
额定参数
额定电流：例如常见的有5A等。这是继电器在正常工作条件下能够长期稳定通过的电流值。若实际电流长期超过额定电流，继电器内部元件会因过热而影响性能和寿命，甚至损坏。比如在一个额定电流为5A的监测电路中，若持续有8A电流通过，继电器可能会因过热而出现故障。
额定电压：如220VAC等，代表继电器线圈正常工作所需的电压。不同的额定电压适用于不同的电源环境，使用时必须确保供电电压与额定电压匹配，否则继电器无法正常工作。若额定电压为220VAC的继电器接入110VAC电源，可能无法产生足够的电磁力使触点动作。
动作参数
动作电流整定范围：比如可能是1 - 10A。用户可以根据被保护设备的额定电流和实际运行情况，通过调节整定装置将动作电流设定在合适的值。例如，对于一台额定电流为5A的负载设备，可以将动作电流整定为6A，当设备电流超过6A时，继电器就可能动作。
返回电流：指继电器动作后，使继电器恢复到初始状态（触点复位）的电流值。一般返回电流小于动作电流，返回系数（返回电流与动作电流的比值）反映了继电器动作的可靠性。较高的返回系数意味着继电器在过电流消失后能更可靠地返回，避免不必要的误动作。

2、工作原理剖析
JDL-1011A电流继电器基于电磁感应原理工作，其基本工作流程如下：

电流采样：通过电流互感器将被监测电路中的大电流按比例变换为适合继电器测量的小电流，输入到继电器的电流检测回路中。例如，对于1000A的大电流，通过合适的电流互感器可以将其变换为5A的小电流，便于继电器进行测量和处理。
电磁转换：当采样电流通过继电器的线圈时，会产生磁场。这个磁场与继电器内部的铁芯、衔铁等电磁元件相互作用，产生电磁力。
动作判断：在正常电流情况下，电磁力不足以克服反作用力（如弹簧的拉力等），继电器保持初始状态，触点不动作。当电路中出现过电流或欠电流（根据继电器的类型）时，电磁力增大，当超过反作用力时，衔铁等动作机构开始运动。
触点动作：动作机构的运动带动触点系统动作，改变触点的状态（如常开触点闭合，常闭触点断开），从而实现对外部电路的控制，如触发断路器跳闸、发出报警信号等。

3、安装与调试要点
安装
环境要求：应安装在干燥、通风良好、无强烈振动和腐蚀性气体的场所，以保证继电器的正常运行和寿命。同时，要便于安装、调试和维护。例如，在配电柜中安装时，要确保继电器周围有足够的空间，便于散热和接线。
接线规范：严格按照产品说明书进行接线，确保接线正确、牢固。注意区分电源进线、电流输入线以及控制信号输出线等。接线时要注意线径的选择，应满足电流承载要求，避免因线径过小导致发热甚至烧毁线路。此外，要保证接线的绝缘良好，防止短路故障的发生。
调试
动作电流整定：根据被保护设备的额定电流和保护要求，使用专用的整定工具准确调整动作电流。在整定过程中，要缓慢调节整定装置，并使用电流表等测量设备实时监测电流值，确保动作电流整定准确。
动作时间测试：使用专业的测试设备，如继电保护测试仪，对继电器在不同过电流倍数下的动作时间进行测试。测试结果应符合产品规定的技术要求。如果动作时间不符合要求，可能需要检查继电器的机械部分是否有卡涩、线圈是否有故障等，并进行相应的处理。

4、继电器不动作
可能原因：
线圈断线或接线松动，导致线圈中无电流通过或电流过小，无法产生足够的磁场使继电器动作。
动作电流整定值过高，实际电流未达到动作电流整定值。
机械部分卡涩，如衔铁运动不灵活、触点接触不良等，阻碍了继电器的正常动作。
处理方法：
使用万用表等工具检查线圈的电阻值，判断线圈是否断线。若线圈断线，需更换线圈；若接线松动，重新紧固接线。
重新调整动作电流整定值，使其符合保护要求。
对机械部分进行检查和清理，如给转动部件添加适量的润滑油，清理触点表面的氧化层等，确保机械部分动作灵活。
