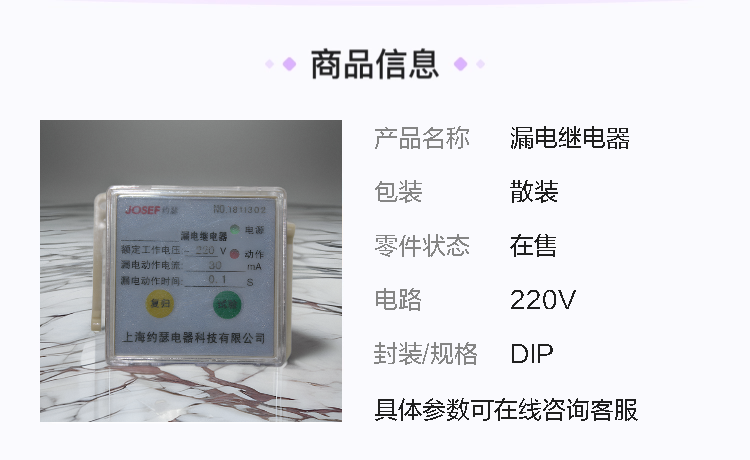

JOSEF约瑟 JELR-25FT漏电继电器 110VAC 板后接线 返回系数高

系列型号：
JELR-15FG漏电继电器
JELR-25FG漏电继电器
JELR-32FG漏电继电器
JELR-63FG漏电继电器
JELR-100FG漏电继电器
JELR-120FG漏电继电器
JELR-160FG漏电继电器
JELR-200FG漏电继电器
JELR-250FG漏电继电器
JELR-320FG漏电继电器
JELR-400FG漏电继电器
JELR-630FG漏电继电器
JELR-800FG漏电继电器
JELR-1000FG漏电继电器
JELR-1500FG漏电继电器
JELR-2000FG漏电继电器
JELR-15FGS漏电继电器
JELR-25FGS漏电继电器
JELR-32FGS漏电继电器
JELR-63FGS漏电继电器
JELR-100FGS漏电继电器
JELR-120FGS漏电继电器
JELR-160FGS漏电继电器
JELR-200FGS漏电继电器
JELR-250FGS漏电继电器
JELR-320FGS漏电继电器
JELR-400FGS漏电继电器
JELR-630FGS漏电继电器
JELR-800FGS漏电继电器
JELR-1000FGS漏电继电器
JELR-1500FGS漏电继电器
JELR-2000FGS漏电继电器

一、核心功能
漏电保护：实时监测线路漏电流，当漏电流超过设定值（30~500mA可调）时，自动跳闸断电，防止电气火灾和设备损坏。
触电保护：提供间接接触保护，降低人体触电风险。
分级保护：通过快速型（动作时间<0.1秒）和延时型（动作时间0.1~2秒可调）配合，实现干线和支线的分级保护，避免因瞬时漏电导致的误跳闸。

二、技术参数
动作电流：30~500mA可调，支持多档位设置（如30~300mA、50~500mA），用户可根据线路负载和安全需求灵活调整灵敏度。
动作时间：
快速型：<0.1秒，适用于对触电保护要求极高的场景（如潮湿环境、人员密集场所）。
延时型：0.1~2秒可调，用于分级保护（如干线与支线配合），避免误动作。
额定电压：支持AC220V、AC380V，兼容常见工业电压等级。
零序互感器孔径：支持25mm、45mm、100mm、150mm、200mm或方形非标尺寸，适配不同线缆截面积。
触点形式：1开1闭（常开常闭各1组），支持多路控制。
功耗：≤5W，低功耗设计降低运行成本，适合长时间连续工作场景。
绝缘电阻：≥10MΩ（使用500V兆欧表测量），确保设备绝缘性能可靠。
耐压强度：能耐受2kV（有效值）50Hz试验电压，历时1分钟无击穿或闪络现象，保障设备在高压环境下的安全运行。
工作温度：-15℃~55℃，适应不同环境温度需求。
相对湿度：≤90%RH，防止凝露导致绝缘性能下降。
海拔高度：≤2500米，适用于高原地区。

三、结构与设计
安装方式：支持柜内导轨安装或嵌入面板安装，体积小巧，适配紧凑空间（如配电柜、控制箱）。
操作简易：配备试验回路，可通过按键模拟漏电信号，验证保护功能是否正常。
手动复归：故障处理后需人工确认恢复，避免自动复归导致的二次事故。

四、应用场景
工业配电系统：适用于交流电压380V、660V、690V至1140V系统中，频率为50Hz，电流15~4000A线路中做有无中性点漏电保护。
商业建筑主干线路：防止线路、设备漏电及人身触电。
易燃易爆场所：如煤矿、化工、冶金等，提供可靠的接地故障保护。
城市小区与轨道交通：绝缘耐压水平高，确保供电稳定。
航空航天领域：功耗低，适合对能效要求高的场景。

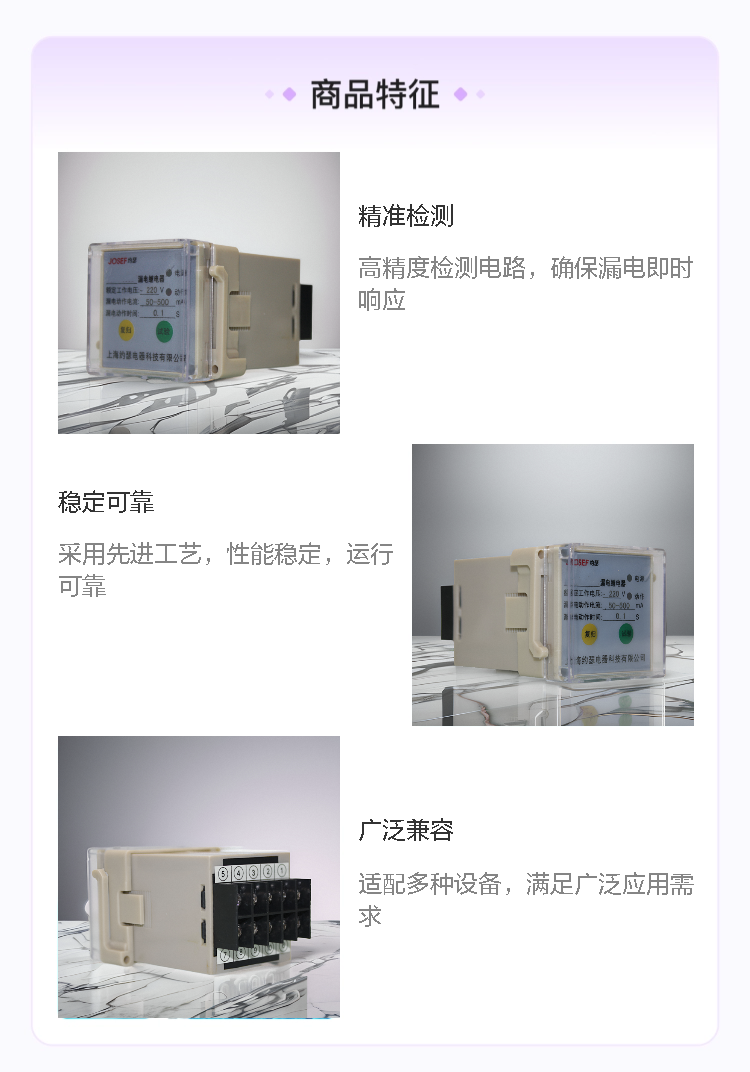

五、产品优势
高精度检测：采用零序电流互感器与电子线路结合，实时监测线路漏电电流，确保保护动作的准确性。
灵活整定：漏电动作电流和动作时间均可调，适应不同场景的保护需求。
稳定可靠：进口芯片，抗干扰能力强，连续供电稳定。
节能高效：低功耗设计，降低运行成本。
