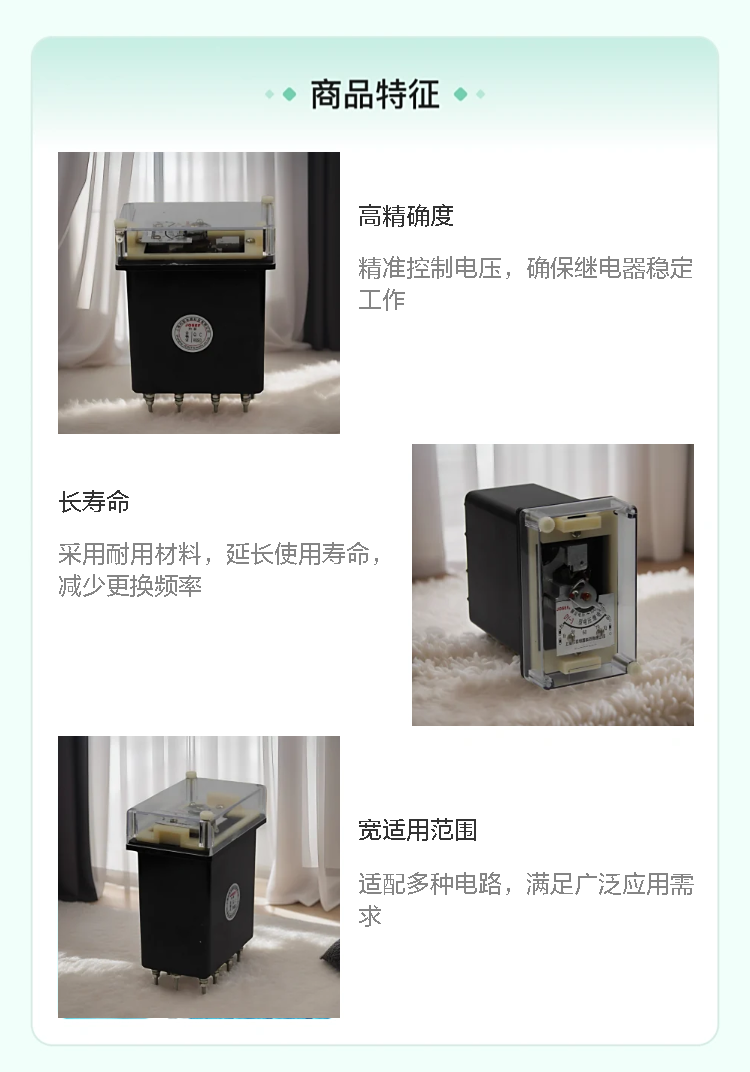

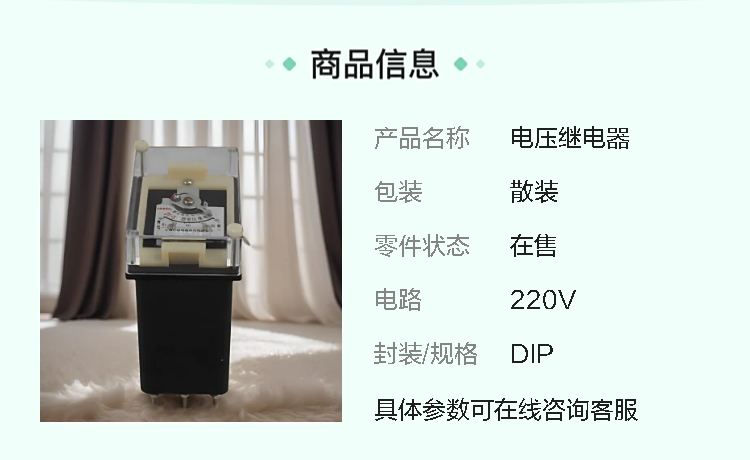

JOSEF约瑟 DY-31/200电压继电器 AC110V 板前接线

系列型号：
DY-32电压继电器；
DY-36电压继电器；
DY-33电压继电器；
DY-37电压继电器；
DY-34电压继电器；
DY-38电压继电器；
DY-31电压继电器；
DY-35电压继电器；
DY-32/60C电压继电器;
DY-34/60C电压继电器；

一、技术参数
额定电压
型号含义：DY-31/200中，“200”通常表示额定电压为AC 200V（部分型号可能支持其他电压等级，如100V、400V，需以具体产品手册为准）。
适用范围：一般覆盖额定电压的70%~120%（如AC 140V~240V），具体以整定范围为准。
整定范围
过电压整定：通常为额定电压的1.1~1.5倍（如220V~300V）。
欠电压整定：通常为额定电压的0.3~0.85倍（如60V~170V）。
调整方式：通过旋钮、拨码开关或电位器连续调节，部分型号支持多档位切换。
动作时间
瞬时动作：无延时，电压异常时立即动作（适用于快速保护场景）。
延时动作：支持0.1s~10s可调延时，避免瞬时电压波动误动作。
触点容量
常开/常闭触点：通常提供1~2组转换触点（CO型）。
容量：AC 250V/5A或DC 30V/1A，可驱动断路器、报警装置或PLC输入模块。
环境适应性
工作温度：-10℃~+50℃（部分型号支持-25℃~+70℃）。
湿度：≤85%RH（无凝露）。
防护等级：IP20~IP40，防尘防触电，适合室内安装。
其他特性
指示灯：动作状态通过LED指示灯显示（如红色为动作，绿色为正常）。
测试功能：部分型号配备手动测试按钮，便于现场调试。

二、工作原理
DY-31/200电压继电器基于电磁感应原理工作：

电压采样：通过电压互感器（PT）或直接接入电路，将高电压转换为继电器可处理的低电压信号（如AC 100V）。
比较与判断：内部电路将采样电压与预设整定值比较，判断是否超出过电压或欠电压阈值。
触点动作：
过电压保护：电压超过整定值时，电磁线圈吸合，常开触点闭合，常闭触点断开。
欠电压保护：电压低于整定值时，电磁线圈释放，触点状态反转。
延时控制：若配置延时功能，动作时间由内部时间继电器或RC电路控制。

三、典型应用场景
电力系统保护
保护变压器、发电机、输电线路等设备，防止过电压（如雷击、操作过电压）或欠电压（如系统故障）导致的损坏。
用于配电柜中，监测母线电压，确保供电质量。
工业自动化控制
保护电机、泵、压缩机等设备，避免因电压异常导致设备停机或损坏。
集成到PLC或DCS系统中，实现自动化监控与保护。
新能源领域
应用于光伏逆变器、风电变流器等设备，保护电力电子器件免受电压波动影响。
轨道交通
保护地铁、高铁牵引系统中的供电设备，确保运行安全。
建筑电气
监测电梯、空调等大型设备的供电电压，防止电压异常导致设备故障。

四、选型要点
确定电压类型与范围
根据电路是交流还是直流，选择对应型号（DY-31/200通常为交流型）。
确保继电器的额定电压和整定范围覆盖系统可能出现的最大/最小电压。
选择动作特性
过电压保护：选择“过电压动作”型号，设置动作电压略高于系统额定电压（如1.1倍）。
欠电压保护：选择“欠电压动作”型号，设置动作电压略低于系统最低允许电压（如0.85倍）。
复合保护：部分型号支持同时监测过电压和欠电压，并输出不同触点信号。
验证触点容量
根据驱动负载的类型（如断路器线圈、报警灯）选择触点容量匹配的型号，避免触点烧毁。
考虑延时需求
若需避免瞬时电压波动误动作，选择带延时功能的型号，并设置合理的延时时间（如电机启动时的欠电压延时）。
环境适应性
根据工作温度、湿度、振动等条件选择防护等级匹配的型号，确保长期稳定性。

五、安装与调试
接线注意事项
电压采样：通过PT接入时，确保PT变比与继电器额定电压匹配（如PT二次侧为100V，继电器额定电压为100V）。
触点输出：常开触点接跳闸回路，常闭触点接报警回路（根据实际需求调整）。
极性：直流电路需注意正负极性，交流电路无极性要求。
整定值设置
使用旋钮或拨码开关调整动作电压，设置后需用万用表验证采样电压与整定值的关系。
延时时间可通过电位器或数字设置调整（如有）。
功能测试
过电压测试：使用调压器逐步升高电压，观察继电器触点在达到整定值时是否动作。
欠电压测试：逐步降低电压，验证触点在欠电压时是否释放。
延时测试：用秒表测量动作时间，确保符合设定值。

六、维护与故障处理
定期检查
检查接线是否松动，触点是否氧化，指示灯是否正常。
每年校验一次整定值，确保动作准确性。
常见故障及处理
误动作：
原因：整定值过低、电压互感器故障、谐波干扰。
处理：调整整定值、更换PT、加装滤波器。
拒动作：
原因：触点粘连、线圈损坏、电源故障。
处理：清洁触点、更换线圈、检查电源。
指示灯异常：
原因：LED损坏、内部电路故障。
处理：更换指示灯或联系厂商维修。
