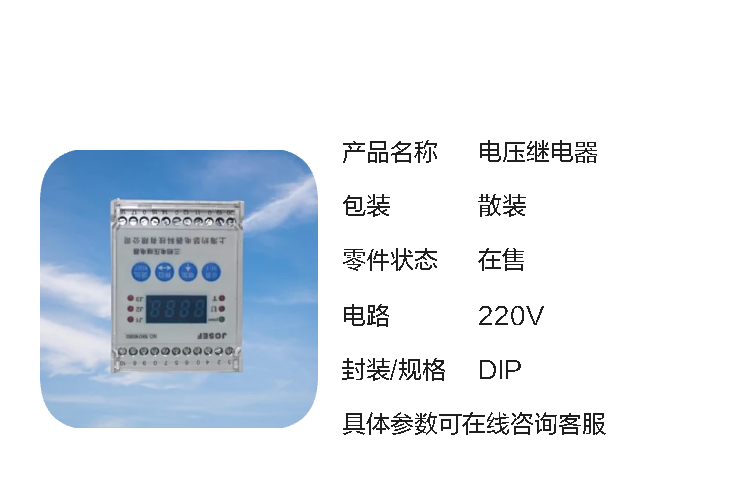

JOSEF约瑟 HJY-F931A/J电压继电器 AC110V 板前接线

系列型号：
HJY-F931A/D数字式交流三相电压继电器；
HJY-F931A/J数字式交流三相电压继电器；
HJY-F931A/YD数字式交流三相电压继电器；
HJY-F931A/YJ数字式交流三相电压继电器；
HJY-F931B/D数字式交流三相电压继电器；
HJY-F931B/J数字式交流三相电压继电器；
HJY-F931B/YD数字式交流三相电压继电器；
HJY-F931B/YJ数字式交流三相电压继电器；
HJY-F932A/D数字式交流三相电压继电器；
HJY-F932A/J数字式交流三相电压继电器；
HJY-F932A/YD数字式交流三相电压继电器；
HJY-F932A/YJ数字式交流三相电压继电器；
HJY-F932B/D数字式交流三相电压继电器；
HJY-F932B/J数字式交流三相电压继电器；
HJY-F932B/YD数字式交流三相电压继电器；

一、核心参数
额定电压与整定范围
额定电压：200V/400VAC 可选，适应不同电压等级需求。
整定范围：10~450VAC，级差 1V，支持精细电压调节。
长期允许电压：242V（200V 额定）或 450V（400V 额定），确保过压保护可靠性。
返回系数
过压返回系数：0.92~0.97，电压降至整定值 92%~97% 时继电器复位。
欠压返回系数：1.05~1.1，电压升至整定值 105%~110% 时继电器复位。
优势：精确控制保护动作阈值，避免误动或拒动。
辅助电源与频率
辅助电源：85~260V 交直流通用，适应复杂电源环境。
工作频率：50Hz/60Hz 通用，满足国内外电网标准。
触点与延时
触点容量：250V/5A（交流）、500VA（直流），可断开 250VDC/50W 有感负载或 250VAC/250VA 交流负载。
延时范围：0~99.9S 可调，支持瞬动或延时保护模式。

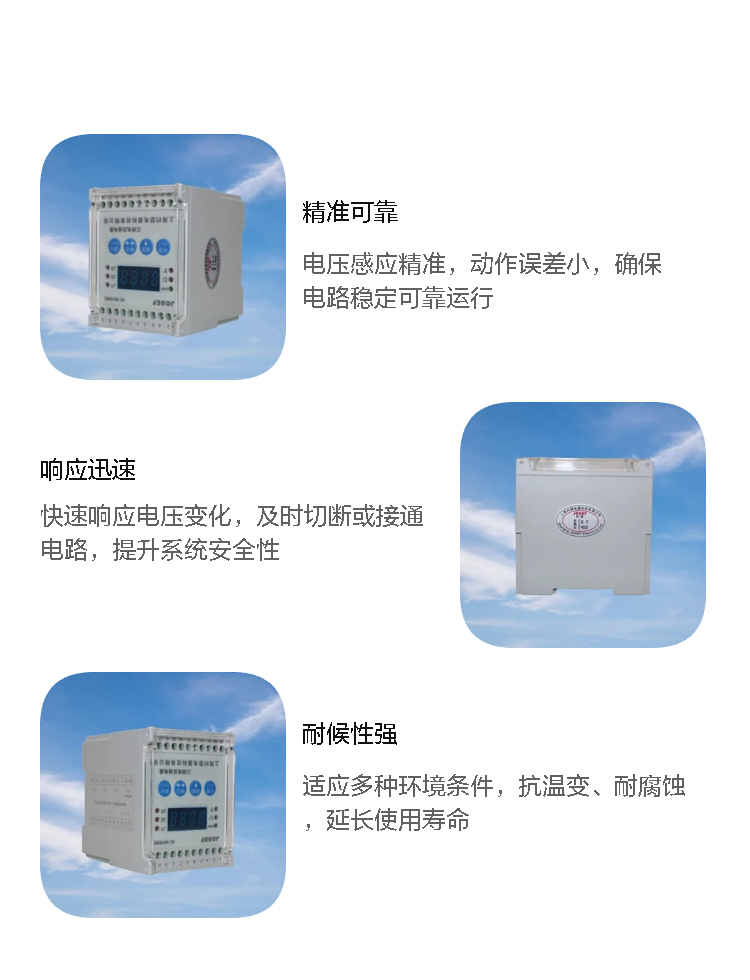

二、性能优势
高精度与稳定性
采用拨盘设定整定值，误差率≤2%，动作一致性≤1%，确保保护动作精准。
功耗≤5W，长期运行节能且温升低。
环境适应性
工作温度：-15℃~55℃，适应极端气候条件。
防护等级：防尘、防风沙、防雾设计，适合矿山、冶金等恶劣环境。
抗干扰：周围磁场强度＜0.5mT，抑制电磁干扰能力强。
快速响应与可靠性
过压返回时间≤30ms，欠压返回时间≤25ms，故障消除后迅速复位。
绝缘电阻＞300MΩ，介质强度 2kV/50Hz 耐压 1 分钟无击穿，保障电气安全。

三、应用场景
电力系统保护
发电机保护：防止定子绕组过压损坏，作为过压闭锁启动元件。
变压器保护：与差动保护配合，实现双重防护。
输电线路保护：作为 10kV 出线开关的后备保护，防止线路过压。
工业自动化控制
矿山/冶金设备：保护高压电机、变频器等设备免受过压/欠压影响。
建筑配电系统：监测电压波动，确保供电稳定性。
轨道交通
用于铁路牵引变电所，保护接触网电压稳定，防止列车运行中断。

四、选型与使用建议
参数匹配原则
额定电压：需≥被保护设备额定电压的 1.2 倍。
整定范围：根据系统最大/最小电压选择，确保保护覆盖全范围。
返回系数：过压保护选 0.92~0.97，欠压保护选 1.05~1.1。
安装与调试要点
导轨安装：采用 9 壳体结构，节省空间且便于维护。
接线方式：三相电压输入需对称，避免偏置导致误动。
整定测试：使用标准源校验动作值，误差需≤2%。
典型配置案例
发电机保护：采用 HJY-F931A/J + 差动继电器，实现过压/短路双重保护。
输电线路：三相电压互感器 + 三只继电器，构成不完全星形接线。
