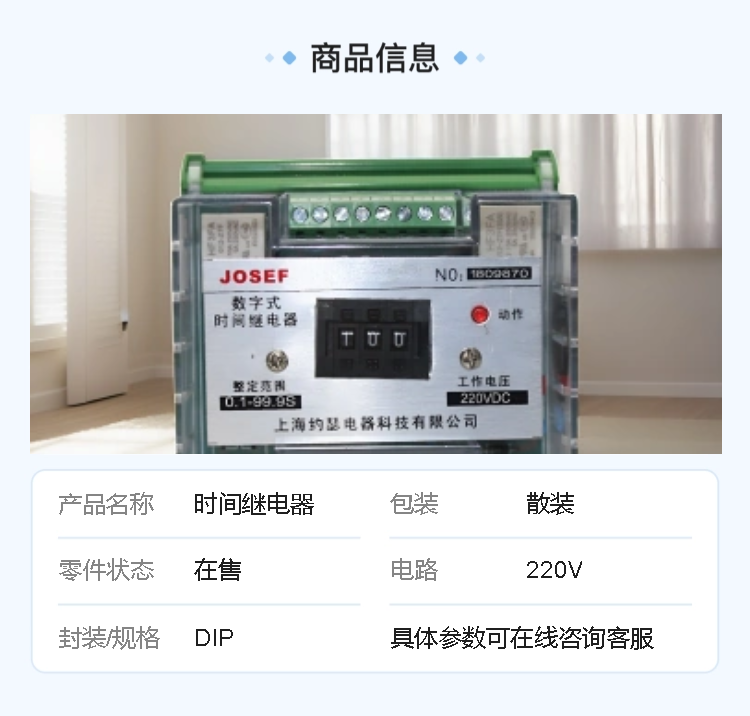

JOSEF约瑟 HJS-91/E3时间继电器 DC220V 0-99S 板前接线

系列型号：
HJS-E1/1数字时间继电器;
HJS-E1/2数字时间继电器;
HJS-E1/3数字时间继电器;
HJS-E1/4数字时间继电器;
HJS-91/1E数字时间继电器;
HJS-91/E2数字时间继电器;
HJS-91/E3数字时间继电器;
HJS-91/E4数字时间继电器;
HJS-92/1数字时间继电器;
HJS-92/2数字时间继电器;
HJS-92/3数字时间继电器;
HJS-92/4数字时间继电器;
HJS-91/1F数字时间继电器;
HJS-91/2F数字时间继电器;
HJS-91/3F数字时间继电器;
HJS-91/4F数字时间继电器;

一、产品概述
HJS-91/3E时间继电器作为通电延时动作的元件，用于交流或直流保护和自动控制装置中，使被控元件得到所需延时。它采用高稳定石英晶体振荡器，具有延时精度高、整定方便、抗干扰能力强等特点。

二、主要技术参数
延时范围：1秒999秒（级差为1秒），同时该系列还有其他延时范围的型号可供选择，如20毫秒9.99秒、0.1秒99.9秒、1分钟999分钟等。
额定电压：110V、220V（AC/DC），满足不同电压等级的需求。
触点性能：在250VDC或250VAC下，具有较大的触点容量，可长期接通5A电流。
电寿命：高达10万次，确保长期稳定运行。
功耗：不大于5W，节能环保。
绝缘电阻：继电器外壳与外露带电端子之间，用开路电压500V的兆欧表测量，绝缘电阻大于300MΩ。
介质强度：继电器外壳与外露带电端子之间能承受2KV（有效值）50Hz试验电压，历时1分钟不击穿，无闪络现象。

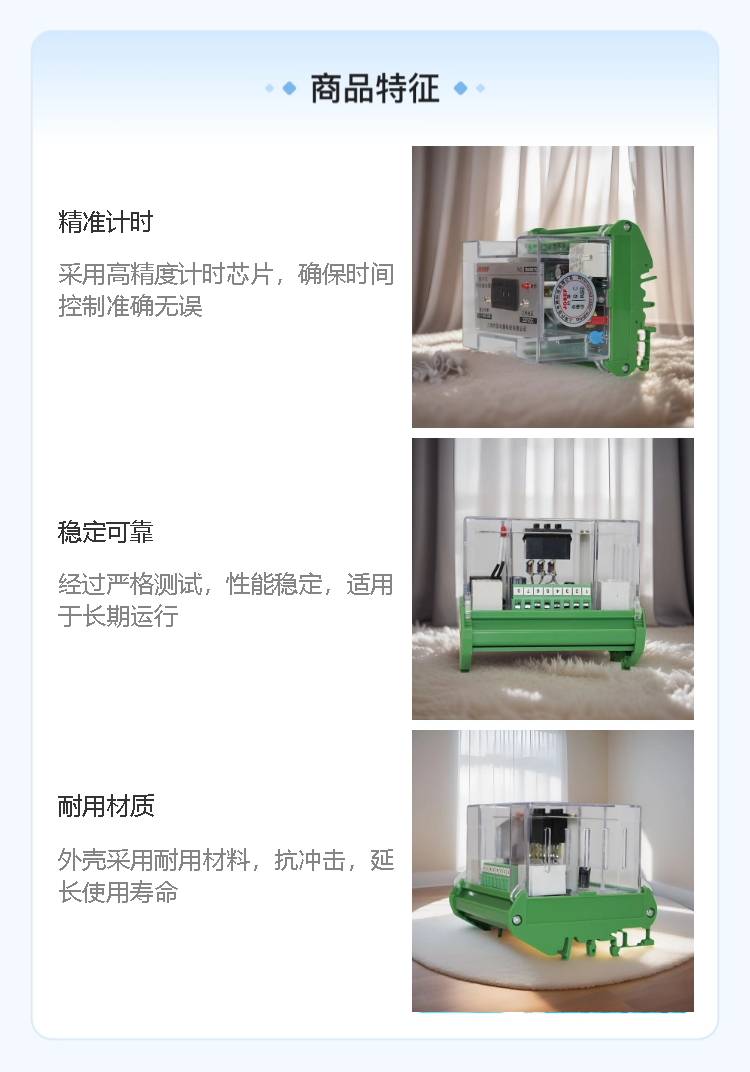

三、产品特点
采用拨码整定：具有整定方便、级差小、整定范围宽等特点。
延时精度高：远高于电磁型时间继电器和RC型时间继电器，为电力系统继电保护缩短主保护和后备保护时间级差提供保证。
抗干扰能力强：继电器动作后，利用触点自保持，继电器触点无抖动。
安装方便：采用导轨安装，对比老式的凸出式结构和插拔结构其安装更方便。

四、使用条件
环境温度：-15℃~55℃。
无导电气体、无腐蚀性气体、无较强振动。
工作位置：任意。
工作电压：不大于120%额定电压。
周围磁场强度：小于0.5mT。
防护等级：不得有雨水和雪，有防雾、防尘、防风沙设施。

五、应用领域
HJS-91/3E时间继电器广泛应用于电力系统、工业自动化、机械设备控制等领域，作为保护和自动控制装置中的重要元件，实现被控元件的延时控制。

六、注意事项
在选择和使用HJS-91/3E时间继电器时，应确保其技术参数与使用需求相匹配。
安装时应遵循相关的安装规范和操作规程，确保安装正确、牢固。
在使用过程中，应定期检查和维护继电器，确保其正常运行和延长使用寿命。

综上所述，HJS-91/3E时间继电器是一款性能优越、使用方便的数字时间继电器，适用于各种需要延时控制的场合。
