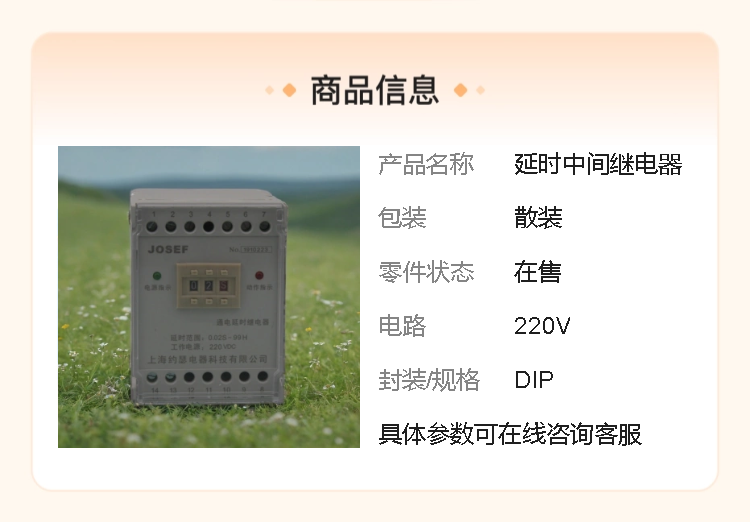

JOSEF约瑟 SRTT-110VAC-2Z延时中间继电器 0.3-180S 板后安装

系列型号：
SRTT-24VDC-4H-A通电延时继电器
SRTT-24VDC-4H-B通电延时继电器
SRTT-24VDC-4H-C通电延时继电器
SRTT-24VDC-4H-D通电延时继电器
SRTT-110VDC-4H-A通电延时继电器
SRTT-110VDC-4H-B通电延时继电器
SRTT-110VDC-4H-C通电延时继电器
SRTT-110VDC-4H-D通电延时继电器
SRTT-220VDC-4H-A通电延时继电器
SRTT-220VDC-4H-B通电延时继电器
SRTT-220VDC-4H-C通电延时继电器
SRTT-220VDC-4H-D通电延时继电器
SRTT-110VAC-4H-A通电延时继电器
SRTT-110VAC-4H-B通电延时继电器
SRTT-110VAC-4H-C通电延时继电器
SRTT-110VAC-4H-D通电延时继电器
SRTT-220VAC-4H-A通电延时继电器
SRTT-220VAC-4H-B通电延时继电器
SRTT-220VAC-4H-C通电延时继电器
SRTT-220VAC-4H-D通电延时继电器
SRTT-24VDC-2Z通电延时继电器
SRTT-110VDC-2Z通电延时继电器
SRTT-220VDC-2Z通电延时继电器
SRTT-110VAC-2Z通电延时继电器
SRTT-220VAC-2Z通电延时继电器

一、产品概述
SRTT-110VAC-2Z延时中间继电器采用静态集成电路设计，具有整定范围大、级差小、触点容量大、整定直观方便等优点。该继电器适用于交流电压90V~280V的自动控制电路中，作为通电延时元件使用，能够确保被控元件在设定的延时后得到准确的控制。

二、技术参数
额定电压：交流110V（也可选其他电压规格如24VDC、110VDC、220VDC/AC等）。
延时范围：0.3秒3分、0.3秒6分、0.5秒30分、1秒60分（可根据实际需求选择）。
延时精度：±10%（较大延时整定值小于1秒时）；±5%（其他情况下）。
功耗：≤5W，表明继电器在工作时能耗较低。
触点容量：在电压不大于250V时，触点长期接通电流为5A；在特定条件下，触点断开容量可达50W或250VA。
动作电压：交流动作电压≤75%额定电压；直流动作电压≤70%额定电压。
返回时间：≤20ms，表明继电器响应速度快。
绝缘性能：继电器外壳与外露带电端子之间具有良好的绝缘性能，绝缘电阻不小于10MΩ；能耐受2KV（有效值）50Hz试验电压，历时1分钟无击穿或闪络现象。
环境条件：
环境温度：-15℃~55℃（存储温度范围可能更广）。
工作电压：不大于120%额定电压。
周围磁场强度：小于0.5mT。
环境相对湿度：不大于90%。
大气压力：80~110KPa。
海拔高度：不大于2500米。

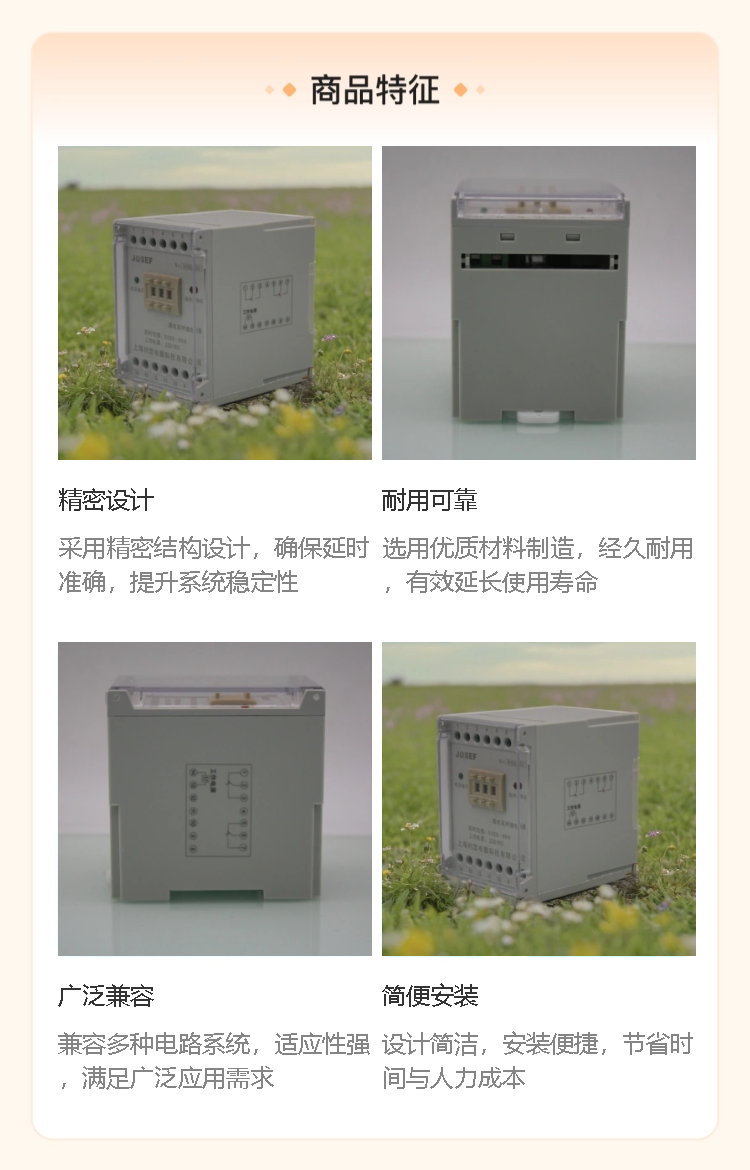

三、产品特点
通电延时功能：继电器在通电后开始计时，达到设定的延时时间后触点动作。
高精度延时：采用静态集成电路设计，延时精度高，能够满足精确控制的需求。
触点容量大：触点容量大，能够承载较大的电流和功率，适用于多种负载条件。
整定方便：采用拨码整定方式，整定范围宽，级差小，整定直观方便。
稳定性好：继电器采用进口元器件和集成电路设计，稳定性和可靠性高。
安装方便：采用导轨安装结构，对比老式的凸出式结构和插拔结构其安装更方便。

四、应用领域
SRTT-110VAC-2Z延时中间继电器广泛应用于电力系统、工业自动化、交通运输等领域，特别适用于需要对交流电压进行精确延时控制的场合。

五、使用注意事项
在使用前，应仔细阅读产品说明书，了解其工作原理、技术参数和使用方法。
继电器应安装在干燥、通风、无腐蚀性气体的环境中，以确保其正常工作和延长使用寿命。
定期检查继电器的触点和线圈等部件，如有磨损或损坏应及时更换。
在接线时，应确保接线正确、牢固，避免松动或接触不良导致故障。
注意继电器的额定电压和额定电流，确保其在规定范围内工作，避免过载或欠压等情况发生。

综上所述，SRTT-110VAC-2Z延时中间继电器是一种性能稳定、可靠、应用广泛的延时继电器。在使用时，应严格按照产品说明书进行操作和维护，以确保其正常工作和延长使用寿命。
