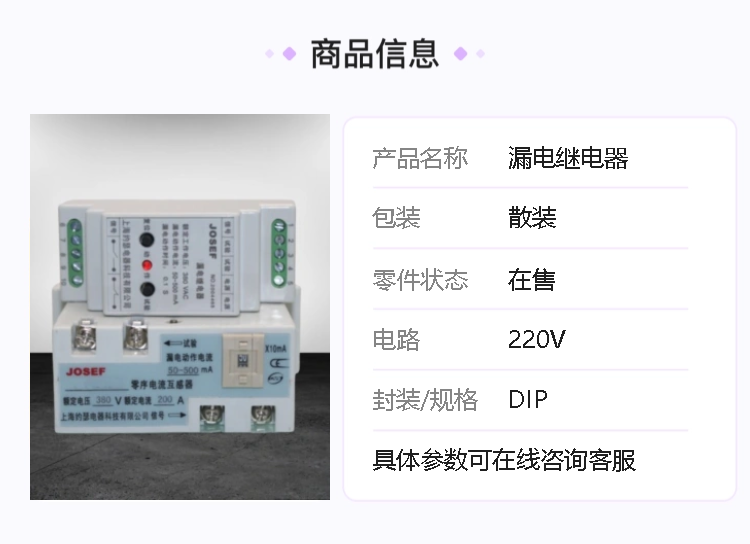

JOSEF约瑟 JD1-2000FS漏电继电器 AC110V 板后接线安装

系列型号：
JD1-100漏电继电器
JD1-200漏电继电器
JD1-250漏电继电器
JD1-10F漏电继电器
JD1-15F漏电继电器
JD1-16F漏电继电器
JD1-25F漏电继电器
JD1-32F漏电继电器
JD1-40F漏电继电器
JD1-63F漏电继电器
JD1-100F漏电继电器
JD1-200F漏电继电器
JD1-250F漏电继电器
JD1-320F漏电继电器
JD1-400F漏电继电器
JD1-630F漏电继电器
JD1-800F漏电继电器
JD1-1000F漏电继电器
JD1-1500F漏电继电器
JD1-2000F漏电继电器
JD1-10FS漏电继电器
JD1-15FS漏电继电器
JD1-16FS漏电继电器
JD1-25FS漏电继电器
JD1-32FS漏电继电器
JD1-40FS漏电继电器
JD1-63FS漏电继电器
JD1-100FS漏电继电器
JD1-200FS漏电继电器
JD1-250FS漏电继电器
JD1-320FS漏电继电器
JD1-400FS漏电继电器
JD1-630FS漏电继电器
JD1-800FS漏电继电器
JD1-1000FS漏电继电器
JD1-1500FS漏电继电器
JD1-2000FS漏电继电器

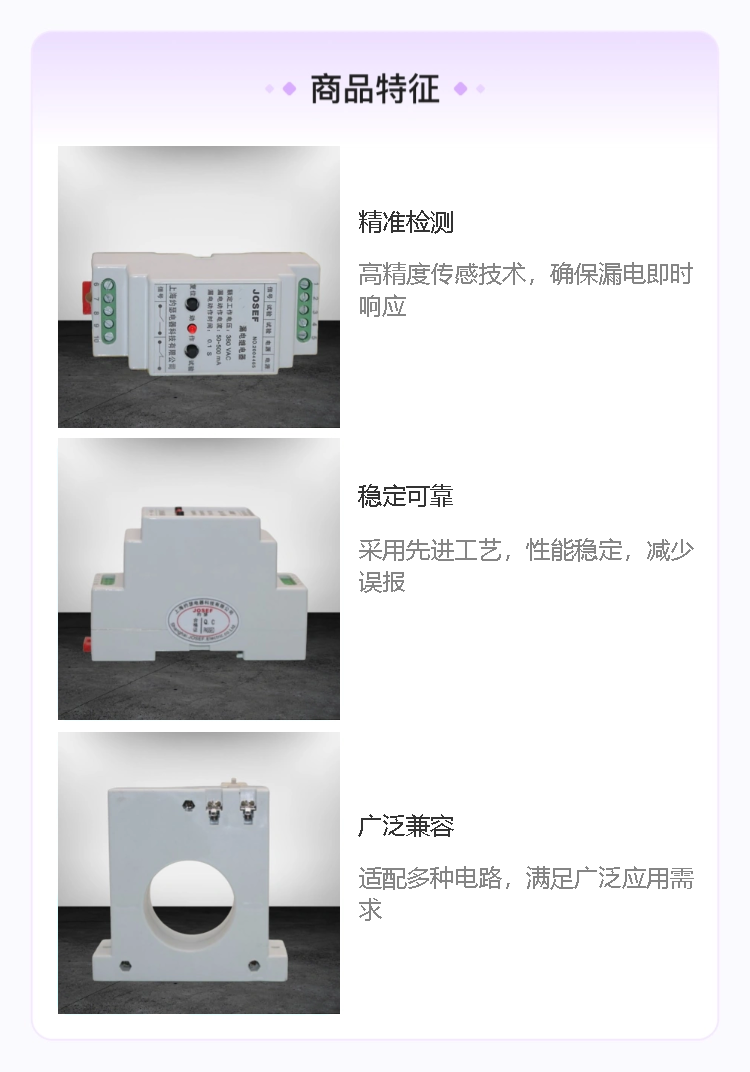

一、核心功能
漏电保护：通过零序电流互感器实时监测电路中的漏电电流，当电流超过整定值时触发保护动作，切断电路以防止触电事故和设备损坏。
分级保护：支持快速型和延时型动作时间配置，可与下级保护装置配合实现干线和支线的分级选择保护。
声光报警：可配备蜂鸣器、信号灯等声光器件，在漏电或触电故障发生时发出报警信号。

二、技术参数推测
额定电压：可能支持AC380V、AC660V、AC690V、AC1140V等电压等级，适应不同配电系统需求。
额定电流：型号中的"2000"可能表示额定电流为2000A，适用于大电流配电场景。
漏电动作电流：常规或用户自定义，可能支持50-500mA分挡或可调，满足不同保护灵敏度要求。
漏电不动作电流：通常为漏电动作电流的一半，防止误动作。
漏电动作时间：延时型可能支持0.2-2S，快速型≤0.1S，适应不同保护策略需求。
互感器孔径：可能提供多种规格，如M25、M45、M75、M100、M150等，以适应不同线径电缆。
输出触点形式：一开一闭，触点容量可能支持断开不大于250V、时间常数为5±0.75mS的直流有感负荷电路为50W，电压不大于250V的交流电路为50VA，继电器可长期接通5A。
功率消耗：额定电压下均不大于5W。
环境温度：可能支持-10℃~+50℃的工作环境。
介质强度：各导电端子连在一起对外露的非带电金属部分或外壳之间，能承受2000V（有效值）交流电压，历时1分钟试验而无绝缘击穿或飞弧现象。
绝缘电阻：各导电端子连在一起对外露的非金属部分和外壳之间，用开路电压500V的兆欧表测量其绝缘电阻不小于300MΩ。

三、应用场景
煤矿等高危行业：适用于中性点接地或不直接接地的高、低压配电系统，提供漏电和触电保护。
工业电力系统：在发电、输变电线路等场景中作为过电压保护或低电压闭锁启动元件。
大电流配电场景：如钢铁、石油、化工等行业的自动化流水线，防止因漏电引发的设备事故或电气火灾。
