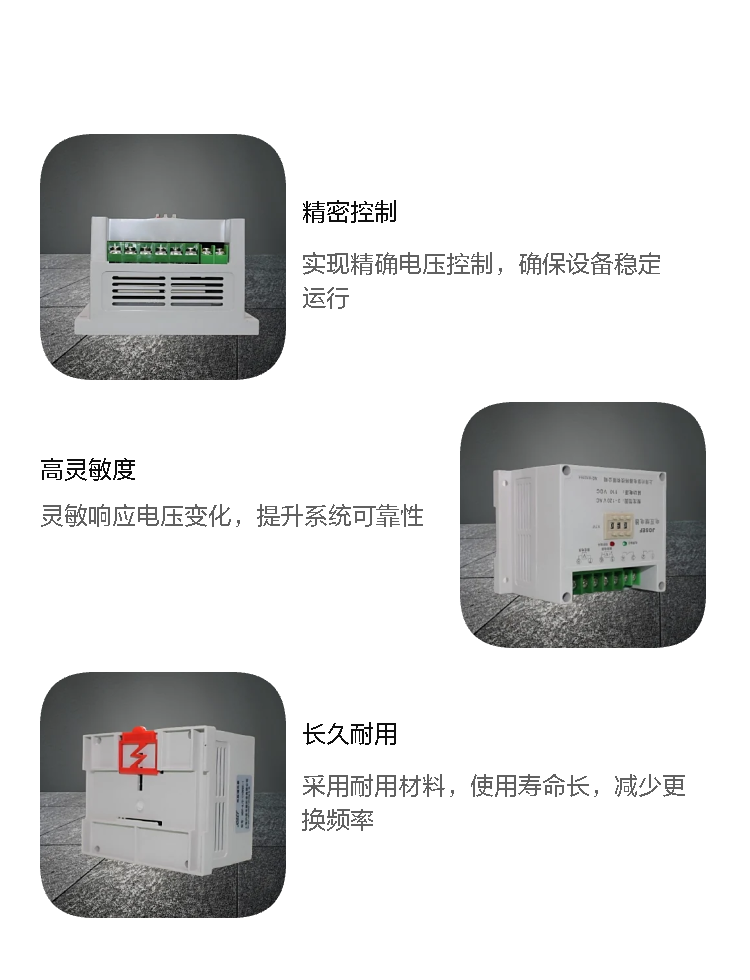

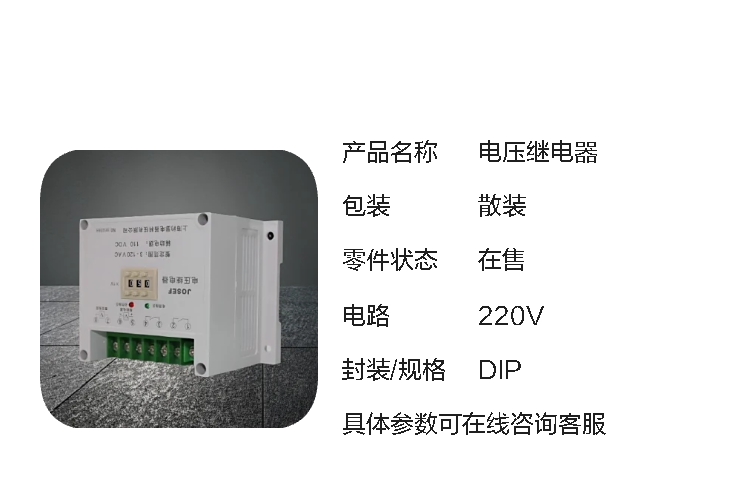

JOSEF约瑟 HDY-A/1-110VDC-1电压继电器 板后安装

系列型号：
HDY-A/1-110VDC-1电压继电器；
HDY-A/1-110VDC-2电压继电器；
HDY-A/1-220VDC-1电压继电器；
HDY-A/1-220VDC-2电压继电器；
HDY-A/1-110VAC-1电压继电器；
HDY-A/1-110VAC-2电压继电器；
HDY-A/1-220VAC-1电压继电器；
HDY-A/1-220VAC-2电压继电器；
HDY-A/2-110VDC-1电压继电器；
HDY-A/2-110VDC-2电压继电器；
HDY-A/2-220VDC-1电压继电器；
HDY-A/2-220VDC-2电压继电器；
HDY-A/2-110VAC-1电压继电器；
HDY-A/2-110VAC-2电压继电器；
HDY-A/2-220VAC-1电压继电器；
HDY-A/2-220VAC-2电压继电器；

一、核心技术参数
型号含义
HDY-A：厂商自定义型号前缀（"H"可能代表厂商代号，"DY"表示电压继电器，"A"为系列或版本标识）。
1：设计序列号或功能分类（如单电压监测、多档位调节等）。
110VDC：额定工作电压为直流110V（适用于轨道交通、电力电子等直流系统）。
-1：可能表示触点配置（如1组常开触点）或附加功能（如无延时、基础型）。
关键指标
动作电压（Uop）：
过电压动作值：电压超过设定值时触点闭合（如121V±5%，针对110V系统）。
欠电压动作值：电压低于设定值时触点闭合（如99V±5%，针对110V系统）。
零电压动作值：电压消失或低于阈值（如10V以下）时触点动作。
返回电压（Ure）：继电器从动作状态恢复到初始状态的电压值（通常为动作电压的90%-110%）。
动作时间：
瞬动型：<30ms（适用于快速保护，如直流短路故障）。
延时型：可调（如0.1s-5s），用于躲过电压暂降或波动（需确认型号是否支持）。
触点容量：
常开/常闭触点：DC110V/5A、DC30V/10A（具体以手册为准，需满足控制回路需求）。
工作电压范围：通常为额定电压的80%-120%（如DC88V-132V）。
功耗：静态功耗<2W（低功耗设计，适合长期运行）。
防护等级：IP20-IP40（防尘设计，适应室内环境）。

二、功能特性
直流电压监测与保护
过电压保护：防止直流设备（如蓄电池、逆变器、电机控制器）因电压过高损坏。
欠电压保护：避免设备在低电压下运行导致性能下降或损坏（如直流电机堵转、通信中断）。
零电压保护：检测电源中断，触发备用电源切换或设备停机。
电压平衡监测（部分型号）：监测直流母线电压波动，保护敏感负载。
信号反馈与控制
触点状态可接入PLC、DCS或报警系统，实现远程监控和故障记录。
支持多档位动作电压调节（如100V、110V、120V），适应不同工况。
高可靠性设计
抗干扰能力：采用电磁兼容（EMC）设计，减少直流系统中的纹波干扰。
触点材料：银氧化镉（AgCdO）或银合金触点，耐电弧烧蚀，寿命长（可达50万次以上）。
密封结构：防尘防潮，适应工业环境（如IP40防护等级）。
宽温设计：工作温度范围-25℃~+70℃，适合极端环境。

三、典型应用场景
轨道交通
列车牵引系统：监测直流接触网电压（如DC750V/1500V系统中的辅助电路），防止过压/欠压影响列车运行。
蓄电池管理：保护蓄电池组免受过充（过压）或过放（欠压）损坏。
信号系统：确保直流电源稳定，避免信号错误或丢失。
电力电子与新能源
光伏/风电直流侧：监测直流汇流箱电压，防止过压损坏组件或逆变器。
储能系统：电池充放电电压保护，延长电池寿命。
直流充电桩：监测充电电压，防止过压损坏电动汽车电池。
工业自动化
直流电机控制：保护电机免受电压异常影响，确保运行稳定。
直流电源系统：监测UPS或直流屏输出电压，保障关键负载供电。
电镀/电解设备：防止电压波动导致产品质量下降。
通信与数据中心
直流通信电源：监测-48V系统电压，确保通信设备稳定运行。
数据中心备用电源：检测直流母线电压，触发柴油发电机或蓄电池切换。

四、选型要点
确定动作电压
根据负载额定电压选择继电器动作值（如负载电压为110VDC，过电压动作值可选121V±5%，欠电压动作值可选99V±5%）。
示例：需监测110VDC系统，可选HDY-A/1-110VDC-1（动作电压范围需以手册为准）。
匹配触点容量
确保触点能承受控制回路的电压/电流（如控制断路器线圈需DC110V/5A）。
若需控制大电流负载，可外接中间继电器或接触器。
选择延时功能（如需）
若需躲过电压瞬时波动（如直流系统启动时的电压暂降），选择延时型（如HDY-A/1-110VDC-1-T）。
延时时间需根据负载特性设定（如电机启动时间1-3s）。
环境适应性
高温、高湿环境：选择防护等级IP40或以上的型号。
振动场所：选用抗震型继电器，避免触点误动作。
爆炸性环境：选择防爆型继电器（如ExdIICT6）。
认证与标准
确认产品符合相关标准（如IEC 60255、GB/T 14048、UL 508等）。
优先选择通过CE、UL等国际认证的产品。

五、使用注意事项
安装与接线
电压继电器需直接并联在监测电路中，确保接线牢固，避免接触不良导致测量误差。
避免将常开/常闭触点混接，防止短路。
线圈电压需与控制电路匹配（如DC110V继电器不能接入DC220V）。
调试与测试
使用可调直流电源模拟过压/欠压条件，验证动作电压和延时时间是否符合要求。
测试返回电压，确保继电器能可靠复位。
记录调试参数，便于后续维护和故障排查。
维护与保养
定期检查触点接触情况，清理灰尘和氧化物。
每1-2年校验动作电压值，防止参数漂移。
更换继电器时，需核对型号和参数，避免误用。
避免继电器长期处于过载或频繁动作状态，延长使用寿命。
