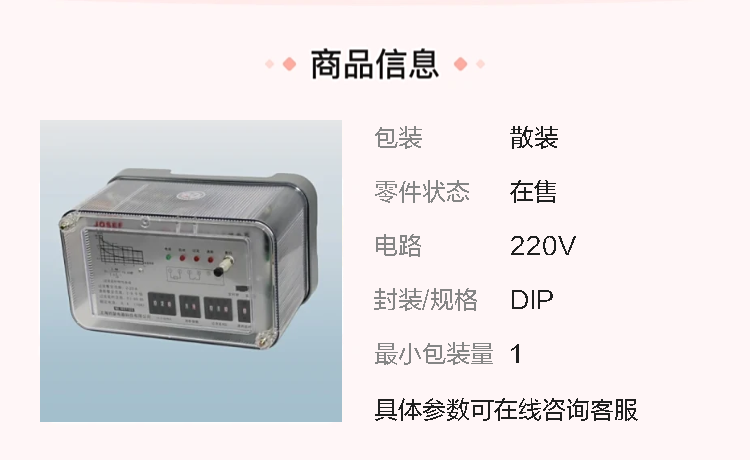

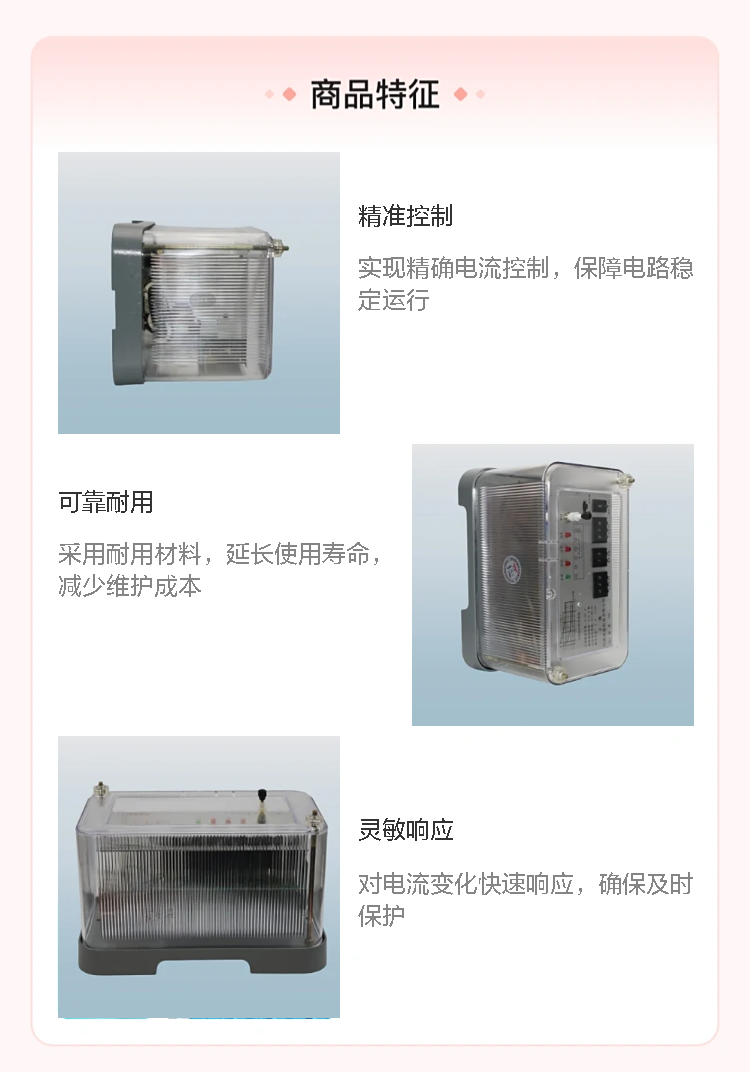

JOSEF约瑟 JL-8C/21-1反时限电流继电器 AC110V 绝缘耐压高

系列型号：
JL-8C/11反时限电流继电器
JL-8C/12反时限电流继电器
JL-8C/12X反时限电流继电器
JL-8C/21-1反时限电流继电器
JL-8C/21-2反时限电流继电器
JL-8C/21-3反时限电流继电器
JL-8C/21-4反时限电流继电器
JL-8C/22-1反时限电流继电器
JL-8C/22-2反时限电流继电器
JL-8C/22-3反时限电流继电器
JL-8C/22-4反时限电流继电器
JL-8C/31-1反时限电流继电器
JL-8C/31-2反时限电流继电器
JL-8C/31-3反时限电流继电器
JL-8C/31-4反时限电流继电器
JL-8C/32-1反时限电流继电器
JL-8C/32-2反时限电流继电器
JL-8C/32-3反时限电流继电器
JL-8C/32-4反时限电流继电器
JL-8C/21-3-3反时限电流继电器
JL-8C/31-3-3反时限电流继电器
JL-8C/21-4-3反时限电流继电器
JL-8C/31-4-3反时限电流继电器
JL-8C/21-3-4反时限电流继电器
JL-8C/31-3-4反时限电流继电器
JL-8C/21-4-4反时限电流继电器
JL-8C/31-4-4反时限电流继电器

一、基本定义与功能
反时限特性
动作时间与电流大小成反比关系：电流越大，动作时间越短；电流接近额定值时，动作时间显著延长。这种特性模拟了电气设备的热积累过程，适用于电机、变压器等设备的过载保护。
型号含义
JL：表示电流继电器（“J”为继电器，“L”为电流）。
8C：可能代表设计序列或特性曲线类型（如8种标准曲线中的C型）。
21：通常指动作电流整定范围或触点容量（如21A额定电流或21种整定档位）。
1：可能表示版本号或附加功能（如单相、单触点等）。

二、核心参数与特性
动作电流整定范围
通常可调，例如0.5A~10A，通过旋钮或拨码开关设置，适应不同负载需求。
时间-电流特性曲线
遵循IEC 255-3或GB/T 14598标准，提供多条曲线（如C型、D型）以匹配设备热特性。
示例：C型曲线在1.2倍整定电流时动作时间约20秒，5倍时约0.5秒。
触点容量
常开/常闭触点，额定电流5A~10A，可直接驱动断路器跳闸线圈或信号回路。
返回系数
返回电流与动作电流之比，通常≥0.85，确保继电器可靠复位。

三、工作原理
电流检测
通过电流互感器（CT）将主回路电流按比例缩小后输入继电器线圈。
反时限动作逻辑
内部采用热积累模型或积分电路，计算电流对时间的积分值（I2t）。
当积分值超过整定阈值时，触点动作，切断电路或发出报警。
复位机制
电流降至返回值以下后，继电器通过内部延时或手动复位恢复初始状态。

四、典型应用场景
电机保护
防止电机因过载、堵转导致绕组过热损坏，常与热继电器配合使用。
配电线路保护
作为馈线或分支回路的过载保护，替代熔断器或塑壳断路器。
变压器保护
监测变压器二次侧电流，防止过载引发绝缘老化。

五、选型与使用注意事项
整定值匹配
动作电流应略大于设备额定电流（如1.1~1.2倍），避免误动作。
曲线类型选择
C型：适用于一般电机，动作时间较长。
D型：适用于启动时间长的设备（如压缩机），提供更长的延时。
环境适应性
确保工作温度（-25℃~+55℃）、湿度（≤95%RH）及振动等级符合现场要求。
定期校验
使用继电保护测试仪验证动作时间与电流的准确性，建议每1~2年校验一次。

六、常见问题与解决
误动作
检查CT变比是否正确，避免实际电流超过整定值。
确认负载是否存在频繁启动或谐波干扰。
拒动作
验证触点容量是否足够驱动负载。
检查电源电压是否在额定范围内（如DC 24V/110V/220V）。
时间偏差
温度升高会缩短动作时间，需考虑环境补偿或选择带温度补偿的型号。

JL-8C/21-1反时限电流继电器通过其独特的热模拟特性，为电力系统提供了经济高效的过载保护方案，广泛应用于工业自动化、建筑配电等领域。正确选型与定期维护是确保其可靠运行的关键。
