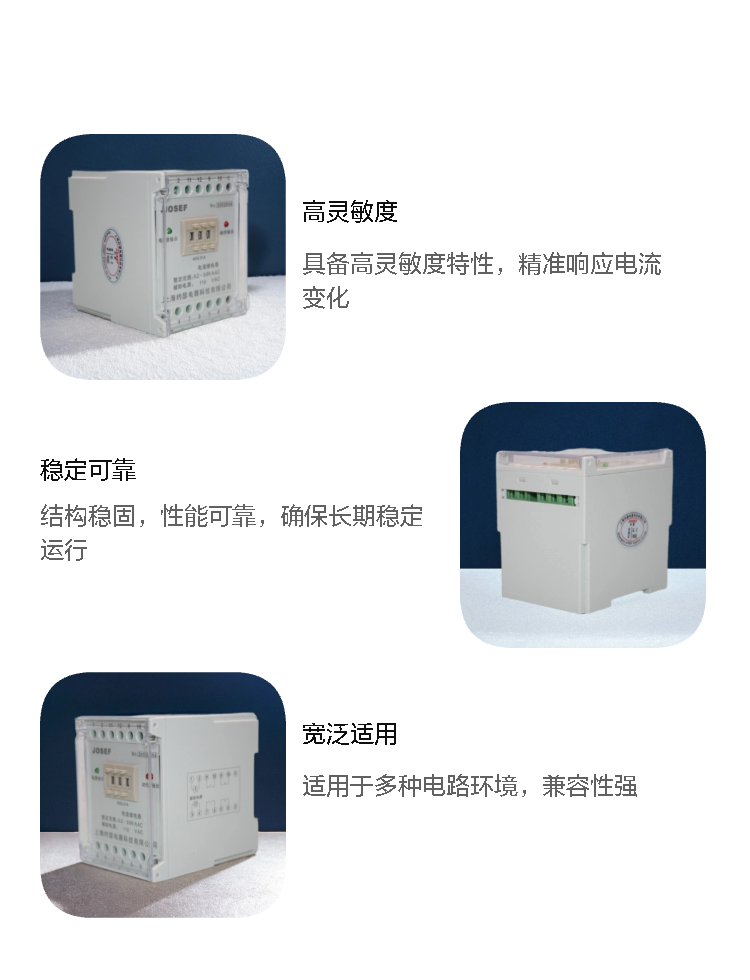

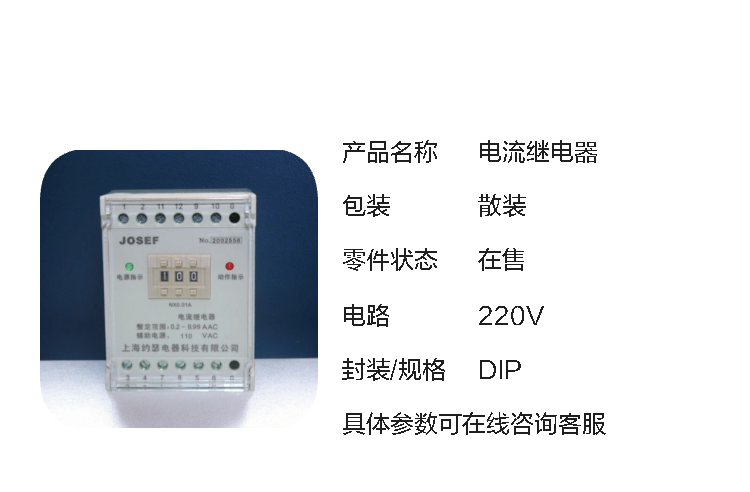

JOSEF约瑟 JDL-1001A电流继电器 AC110V 板后接线

系列型号：
JDL-1002A电流继电器；
JDL-1110A电流继电器；
JDL-1220A电流继电器；
JDL-1001A电流继电器；
JDL-1120A电流继电器；
JDL-1210A电流继电器；
JDL-1100A电流继电器；
JDL-1010A电流继电器；
JDL-1200A电流继电器；
JDL-1020A电流继电器；
JDL-1101A电流继电器；
JDL-1011A电流继电器；
JDL-1110B电流继电器；
JDL-1001B电流继电器；
JDL-1002B电流继电器；
JDL-1101B电流继电器；

一、主要特性
品牌与系列：上海约瑟，JDL系列。
额定电流：5A/1A。
整定电流：0~9.99A，整定直观方便，范围宽。
安装方式：导轨安装，适应性强。
灭弧介质：2kV，确保安全可靠。
额定电压：85~265V，交直流通用。
动作时间：小于15ms，响应迅速。
返回系数：≥0.9，确保继电器动作的准确性和稳定性。
外形尺寸：80.2*62*79.2，结构紧凑。
电寿命：10万次，耐用可靠。
延时范围：动作时间小于35ms。

二、工作原理
JDL-1001A电流继电器采用集成电路构成执行回路，被测量的交流电流经隔离变流器后，在其次级得到与被测电流成正比的电压。经定值整定后进行整流，整流后的脉冲电压经滤波器滤波，得到与Ui成正比的直流电压Uo。在电平检测中，Uo与直流参考电压Ue进行比较。若直流电压Uo低于参考电压，电平检测器输出正信号，驱动出口继电器，继电器处于动作状态；反之，若直流电压Uo高于参考电压Ue，电平检测输出负信号，JDL-1001A处于不动作状态。

三、应用场景
JDL-1001A电流继电器广泛应用于电厂、矿山等场所，为电力系统的安全稳定运行提供可靠保障。

四、使用注意事项
安装前准备：确保电源已切断，检查电流继电器型号与电路要求是否匹配，准备必要的安装工具和材料。
正确安装：按照产品说明书中的安装指南，将电流继电器固定在合适的位置，确保接线端子牢固可靠，不易松动。
调试与测试：安装完成后，进行必要的调试工作，如设置动作电流值、时间延时等参数，并进行实际动作测试，以确保电流继电器在异常情况下能够准确动作。
定期检查：定期对电流继电器进行检查，包括外观是否完好、接线是否松动、动作是否灵活等，确保其处于良好工作状态。
故障处理：如发现电流继电器出现异常或故障，应立即切断电源，联系专业人员进行检修或更换，切勿私自拆卸修理。

五、其他信息
JDL-1001A电流继电器还具有多种触点形式可供选择，以满足不同应用场景的需求。同时，其导轨安装结构使得安装更加方便快捷。
