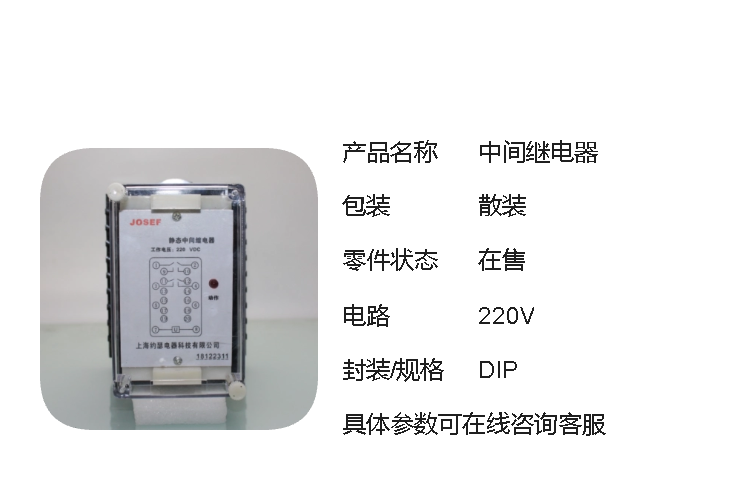

JOSEF约瑟 HBZY-313/D中间继电器 DC220V 两开两转换 板前接线

系列型号：
HBZY-301A/D组合式中间继电器；
HBZY-302A/D组合式中间继电器；
HBZY-303A/D组合式中间继电器；
HBZY-304A/D组合式中间继电器；
HBZY-305A/D组合式中间继电器；
HBZY-306A/D组合式中间继电器；
HBZY-307A/D组合式中间继电器；
HBZY-308A/D组合式中间继电器；
HBZY-309A/D组合式中间继电器；
HBZY-310A/D组合式中间继电器；
HBZY-311A/D组合式中间继电器；
HBZY-312A/D组合式中间继电器；
HBZY-313A/D组合式中间继电器；
HBZY-314A/D组合式中间继电器；
HBZY-315A/D组合式中间继电器；
HBZY-316A/D组合式中间继电器；
HBZY-317A/D组合式中间继电器；
HBZY-318A/D组合式中间继电器；

一、用途
HBZ系列组合式中间继电器用于各种直流或交流操作的保护和自动控制装置中，以扩充触点和增加触点容量。
二、 选型示例
HBZY-318A/D，表示为电压型中间继电器，六对常开接点，两对转换接点，无常闭接点。
三、技术数据
常规110V和220V的电磁型中间继电器所用导线很细、匝数很多，存在容易断线、可靠性低、动作时间和返回时间长等缺点。
本系列中间继电器采用线圈电压较低的多个继电器组合而成，具有以下性能和特点:
1）采用进口密封型继电器，防潮，防尘，触点无氧化，不断线，免维护。
2）本系列中间继电器为快速中间继电器，动作和返回时间快。
3）该产品采用集成电路原理构成，克服了电磁型继电器的触点调节困难问题，具有良好的抗振性减少了维护工作量， 一定程度上降低了劳动强度。
4）继电器动作后有灯光指示。
5）继电器电气和机械寿命长。
6）触点容量大，触点接触电阻小。
7）产品采用嵌入式板后接线和凸出式板前接线结构壳体，便于现场安装，通用性强，可兼容许继DZY-200DZK-900系列继电器壳体，改造方便。

四、技术环境
环境基准条件
正常使用条件
环境温度20土2C 环境温度-10°C~+50C
相对湿度45%~75%
环境相对湿度不大于90%
大气压力 86~106KPa 大气压力 80~110KPa
储存和运输过程中极限温度：-25°C~ +70°C
使用地点的海拔高度：不大于2500米
使用环境的周围介质无爆炸危险；不含有腐蚀性气体；所含导电尘埃的浓度不应使绝缘水平降低到允许极限值以下；

五、技术数据
额定电压： 24V、48V、110V、220VDC /110V、220V、240V、 380VAC( *如有特殊控制电压，可订做)
动作值和保持值
直流电压型：不大于70%额定电压，不小于50%额定电压
交流电压型：不大于70%额定电压，不小于30%额定电压
直流电流型：不大于70%额定电流，不小于40%额定电流
返回值：不小于5%额定值

动作和返回时间：不大于20mS
直流电压型：220VDC下不大于3W
交流电压型: 220VAC下不大于3VA
直流电流型：不大于1.5W
切断负载能力：直流250V以下，τ =5ms，感性负载50W，阻性负载150W；交流250V以下，负载1200VA; 允许长期接通电流： 5A。
绝缘电阻：继电器各导电端子连在-起对外露的非带电金属部分或外壳之间，用开路电压500V的兆欧表测量其绝缘电阻应不小于300MΩ。
绝缘耐压：各引出端子连在一起对外露的非带电金属部分或外壳之间能承受工频电压2000V，同组触点间能承受工频电压1000V，历时一分钟无绝缘击穿或飞弧现象。
电气寿命：触点在额定负荷下为104次
机械寿命：触点在空载状态下为300万次
